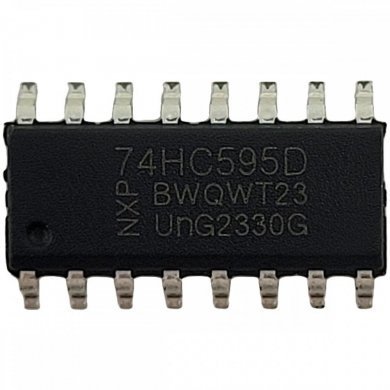

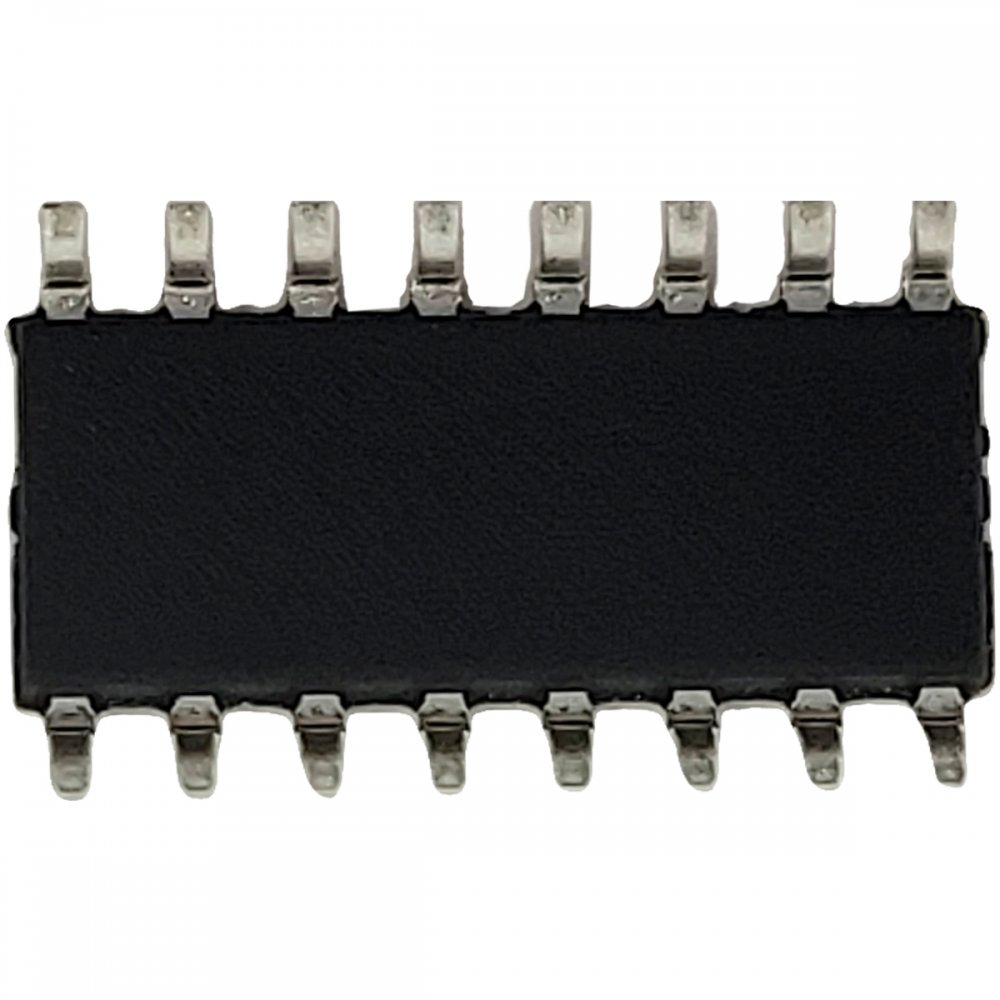

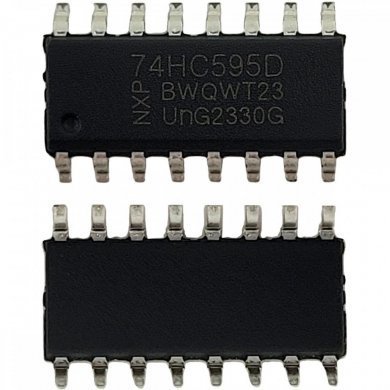

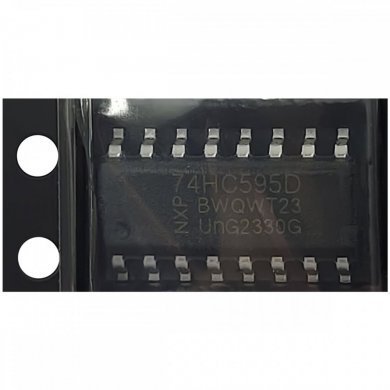

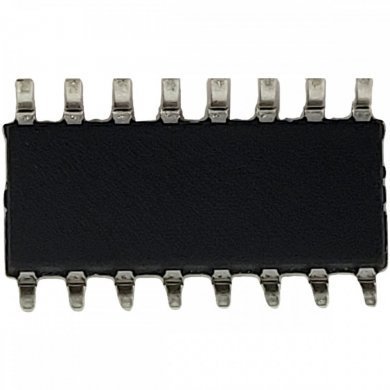

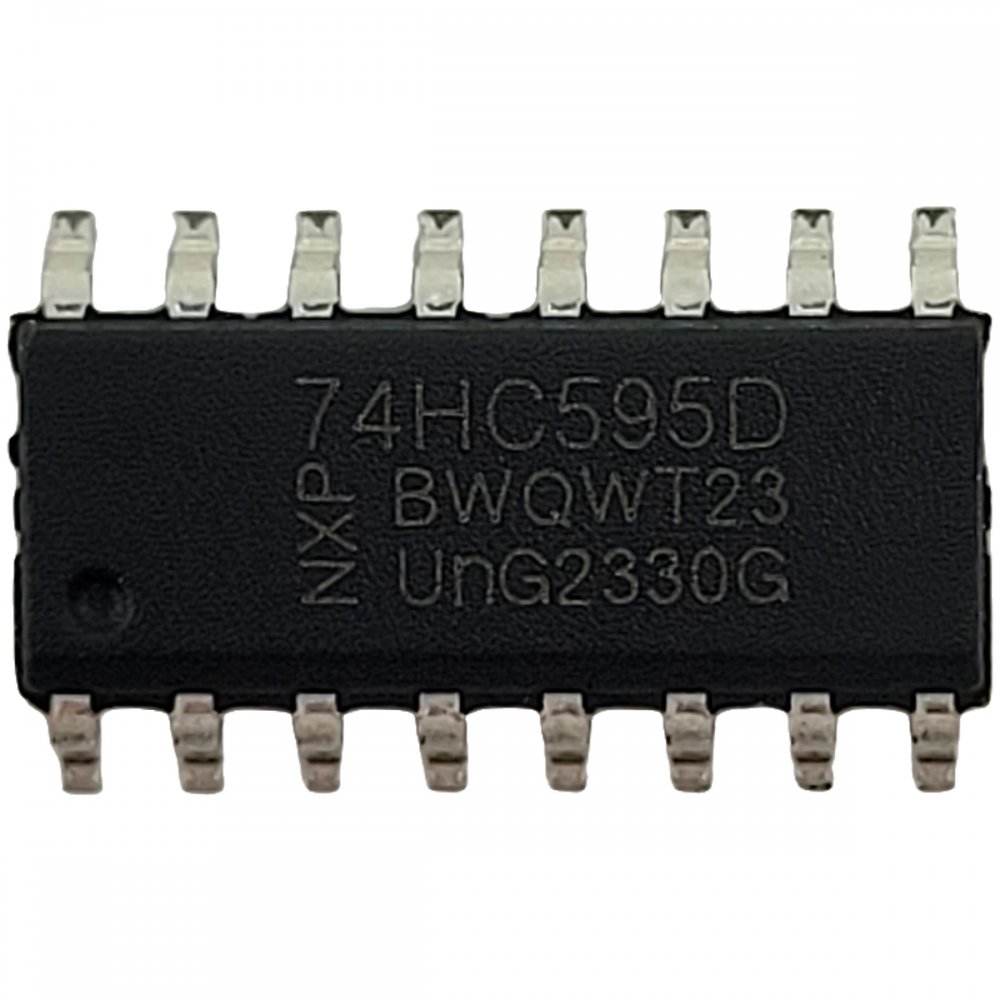

74HC595D Ci shift register 8 bits CMOS SOIC16

*As imagens podem ser ilustrativas

em estoque, envio imediato

R$ 3,00

à vista no Pix ou Boleto

ou R$ 3,16 em 1x no cartão (via site)

ou R$ 3,33 no cartão em até 10x sem juros (apenas na loja física)

R$ 3,00

à vista no Pix ou Boleto

R$ 3,16
em 1x no cartão (via site)

R$ 3,33 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem antiestática

Garantia:

3 meses direto com a Net Computadores

NCM:

85044060

R$ 3,00

à vista no pix

Comprar

Condição:
Novo em embalagem antiestática

Garantia:
3 meses direto com a Net Computadores

NCM: 85044060

Comprar via
MERCADO LIVRE

Somos MercadoLivre Platinum
Comprar Parcelado no MercadoLivre
Comprar à Vista no MercadoLivre

Cotação PJ mais de uma unidade

Indicar 74HC595D

74HC595D Ci shift register 8 bits CMOS SOIC16

Condição de 74HC595D: Novo em embalagem antiestática

Garantia de 74HC595D: 3 meses direto com a Net Computadores

O 74HC595 e 74HCT595 é um registrador de deslocamento serial de 8 bits com entrada serial/saída serial ou paralela, um registrador de armazenamento e saídas de 3 estados. Tanto o registrador de deslocamento quanto o de armazenamento têm relógios separados. O dispositivo possui uma entrada serial (DS) e uma saída serial (Q7S) para permitir a cascata, e uma entrada de reset assíncrona MR.

Um nível BAIXO em MR irá redefinir o registrador de deslocamento. Os dados são deslocados nas transições de BAIXO para ALTO da entrada SHCP. Os dados no registrador de deslocamento são transferidos para o registrador de armazenamento em uma transição de BAIXO para ALTO da entrada STCP. Se ambos os relógios estiverem conectados juntos, o registrador de deslocamento sempre estará um pulso de relógio à frente do registrador de armazenamento. Os dados no registrador de armazenamento aparecem na saída sempre que a entrada de habilitação de saída (OE) estiver BAIXA.

Um nível ALTO em OE faz com que as saídas assumam um estado de OFF de alta impedância. A operação da entrada OE não afeta o estado dos registradores. As entradas incluem diodos de fixação. Isso permite o uso de resistores limitadores de corrente para a interface de entradas com tensões superiores a VCC

Features and benefits

Wide supply voltage range from 2.0 V to 6.0 V
CMOS low power dissipation
High noise immunity
8-bit serial input
8-bit serial or parallel output
Storage register with 3-state outputs
Shift register with direct clear
100 MHz (typical) shift out frequency
Latch-up performance exceeds 100 mA per JESD 78 Class II Level B
Complies with JEDEC standards:
- JESD8C (2.7 V to 3.6 V)
- JESD7A (2.0 V to 6.0 V)
Input levels:
- For 74HC595: CMOS level
- For 74HCT595: TTL level
ESD protection:
- HBM: ANSI/ESDA/JEDEC JS-001 class 2 exceeds 2000 V
- CDM: ANSI/ESDA/JEDEC JS-002 class C3 exceeds 1000 V
Multiple package options
Specified from -40 C to 85 C and from -40 C to 125 C

Maiores detalhes de 74HC595D no site do fabricante:
https://www.nexperia.com/product/74HC595D

Tags de 74HC595D: 74hc595, HC595, HC595D, NXP Semiconductor

74HC595D Ci shift register 8 bits CMOS SOIC16

Condição de 74HC595D:
Novo em embalagem antiestática

Garantia de 74HC595D:
3 meses direto com a Net Computadores

Wide supply voltage range from 2.0 V to 6.0 V
CMOS low power dissipation
High noise immunity
8-bit serial input
8-bit serial or parallel output
Storage register with 3-state outputs
Shift register with direct clear
100 MHz (typical) shift out frequency
Latch-up performance exceeds 100 mA per JESD 78 Class II Level B
Complies with JEDEC standards:
- JESD8C (2.7 V to 3.6 V)
- JESD7A (2.0 V to 6.0 V)
Input levels:
- For 74HC595: CMOS level
- For 74HCT595: TTL level
ESD protection:
- HBM: ANSI/ESDA/JEDEC JS-001 class 2 exceeds 2000 V
- CDM: ANSI/ESDA/JEDEC JS-002 class C3 exceeds 1000 V
Multiple package options
Specified from -40 C to 85 C and from -40 C to 125 C
