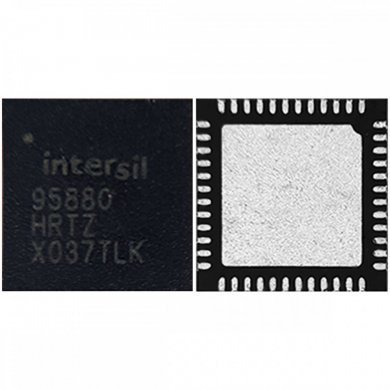

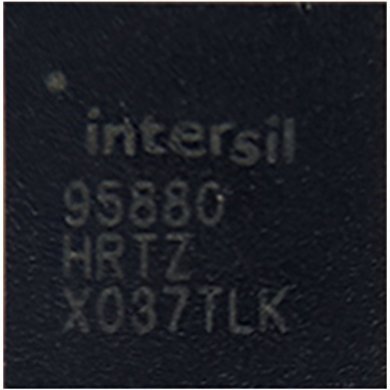

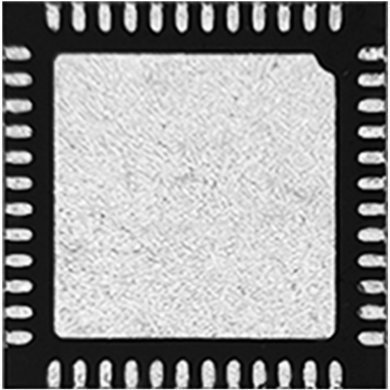

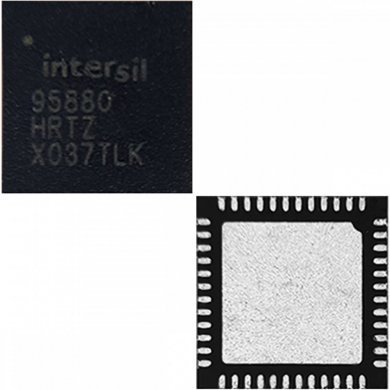

95880 CI ISL95880 regulador de tensão QFN48

Register Range Supporting IMVP8 CFL/CNL CPUs

95880 - Renesas
95880 CI ISL95880 regulador de tensão QFN48
95880 CI ISL95880 regulador de tensão QFN48
clique para ampliar
*As imagens podem ser ilustrativas
95880 CI ISL95880 regulador de tensão QFN48
95880 CI ISL95880 regulador de tensão QFN48
95880 CI ISL95880 regulador de tensão QFN48
95880 CI ISL95880 regulador de tensão QFN48

R$ 30,00

à vista no Pix ou Boleto

ou R$ 30,95 em 1x no cartão (via site)

ou R$ 32,67 no cartão em até 10x sem juros (apenas na loja física)

R$ 30,00

à vista no Pix ou Boleto

R$ 30,95
em 1x no cartão (via site)

R$ 32,67 no cartão
em até 10x sem juros
(apenas na loja física)

Garantia:
3 meses direto com a Net Computadores

NCM:
85423190

R$ 30,00

à vista no pix

Condição:
Novo em embalagem comercial

Garantia:
3 meses direto com a Net Computadores

NCM: 85423190

Comprar via
MERCADO LIVRE
95880 CI ISL95880 regulador de tensão QFN48
Register Range Supporting IMVP8 CFL/CNL CPUs

Condição de 95880:    Novo em embalagem comercial

Garantia  de  95880:     3 meses direto com a Net Computadores

Outros PNs para este item:     ISL95880



O ISL95880 é compatível com IMVP8 e fornece uma solução de energia completa para microprocessadores Intel que suportam núcleo, gráficos e trilhos de agente do sistema. O controlador fornece controle e proteção para três saídas do regulador de tensão (VR). A saída VR A pode ser configurada para operação trifásica, bifásica ou monofásica. VR B suporta operação de 1 fase e VR C suporta operação de 1 fase. As opções de endereço para essas três saídas permitem flexibilidade máxima para suportar a CPU IMVP8. Todos os três VRs compartilham um barramento de controle serial comum para se comunicar com a CPU e obter menor custo e menor área de placa em comparação com uma abordagem de dois chips.

O ISL95880 expandiu I CCMAXtabelas de registro para VR A e VR C para suportar Intel CFL-H. Baseado na tecnologia Renesas Robust Ripple Regulator (R3), o modulador R3 tem muitas vantagens em comparação com os moduladores tradicionais. Isso inclui tempo de estabilização transiente mais rápido, frequência de comutação variável em resposta a transientes de carga e eficiência de carga leve aprimorada devido ao modo de emulação de diodo com baixa frequência de comutação dependente de carga. O ISL95880 possui vários outros recursos importantes. O controlador fornece saídas PWM, que suportam estágios de energia Intel DrMOS (ou similar) e estágios de energia discretos usando o driver MOSFET buck retificado síncrono Renesas ISL95808 de alta tensão.

O controlador está em conformidade com os requisitos de energia IMVP8 PS4 e oferece suporte a estágios e drivers de energia compatíveis

  • Supports Intel serial data bus interface
    • Fully supports PS4 power domain entry and exit
  • Supports system input power monitor (PSYS)
  • Three-output controller
    • VR A configurable for 3-, 2-, 1-phase VR design
    • VR B supports 1-phase VR design
    • VR C supports 1-phase VR design
  • 0.5% system accuracy over temperature
  • Low supply current in PS4 state
  • Supports multiple current sensing methods
    • Lossless inductor DCR current sensing
    • Precision resistor current sensing
  • Differential remote voltage sensing
  • Programmable SVID address
  • Programmable VBOOT voltage at start-up
  • Resistor programmable address selection, IMAX, slew rate, switching frequency, and droop
  • Adaptive body diode conduction time reduction


Maiores detalhes de 95880 no site do fabricante:
https://www.renesas.cn/cn/zh/document/sds/isl95880-data-short?r=497566


Tags de 95880: ISL95880, ISL95880HRTZ, 95880, ISL95880IRTZ, ISL95880HRTZ-T, ISL95880IRTZ-T, Renesas

95880 CI ISL95880 regulador de tensão QFN48 Register Range Supporting IMVP8 CFL/CNL CPUs

Condição de 95880:
Novo em embalagem comercial

Garantia  de  95880:
3 meses direto com a Net Computadores

Outros PNs para este componente:     ISL95880


O ISL95880 é compatível com IMVP8 e fornece uma solução de energia completa para microprocessadores Intel que suportam núcleo, gráficos e trilhos de agente do sistema. O controlador fornece controle e proteção para três saídas do regulador de tensão (VR). A saída VR A pode ser configurada para operação trifásica, bifásica ou monofásica. VR B suporta operação de 1 fase e VR C suporta operação de 1 fase. As opções de endereço para essas três saídas permitem flexibilidade máxima para suportar a CPU IMVP8. Todos os três VRs compartilham um barramento de controle serial comum para se comunicar com a CPU e obter menor custo e menor área de placa em comparação com uma abordagem de dois chips.

O ISL95880 expandiu I CCMAXtabelas de registro para VR A e VR C para suportar Intel CFL-H. Baseado na tecnologia Renesas Robust Ripple Regulator (R3), o modulador R3 tem muitas vantagens em comparação com os moduladores tradicionais. Isso inclui tempo de estabilização transiente mais rápido, frequência de comutação variável em resposta a transientes de carga e eficiência de carga leve aprimorada devido ao modo de emulação de diodo com baixa frequência de comutação dependente de carga. O ISL95880 possui vários outros recursos importantes. O controlador fornece saídas PWM, que suportam estágios de energia Intel DrMOS (ou similar) e estágios de energia discretos usando o driver MOSFET buck retificado síncrono Renesas ISL95808 de alta tensão.

O controlador está em conformidade com os requisitos de energia IMVP8 PS4 e oferece suporte a estágios e drivers de energia compatíveis

  • Supports Intel serial data bus interface
    • Fully supports PS4 power domain entry and exit
  • Supports system input power monitor (PSYS)
  • Three-output controller
    • VR A configurable for 3-, 2-, 1-phase VR design
    • VR B supports 1-phase VR design
    • VR C supports 1-phase VR design
  • 0.5% system accuracy over temperature
  • Low supply current in PS4 state
  • Supports multiple current sensing methods
    • Lossless inductor DCR current sensing
    • Precision resistor current sensing
  • Differential remote voltage sensing
  • Programmable SVID address
  • Programmable VBOOT voltage at start-up
  • Resistor programmable address selection, IMAX, slew rate, switching frequency, and droop
  • Adaptive body diode conduction time reduction


Maiores detalhes de 95880 no site do fabricante:
https://www.renesas.cn/cn/zh/document/sds/isl95880-data-short?r=497566


Tags de 95880: ISL95880, ISL95880HRTZ, 95880, ISL95880IRTZ, ISL95880HRTZ-T, ISL95880IRTZ-T, Renesas
