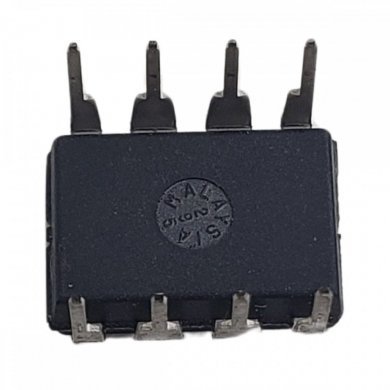

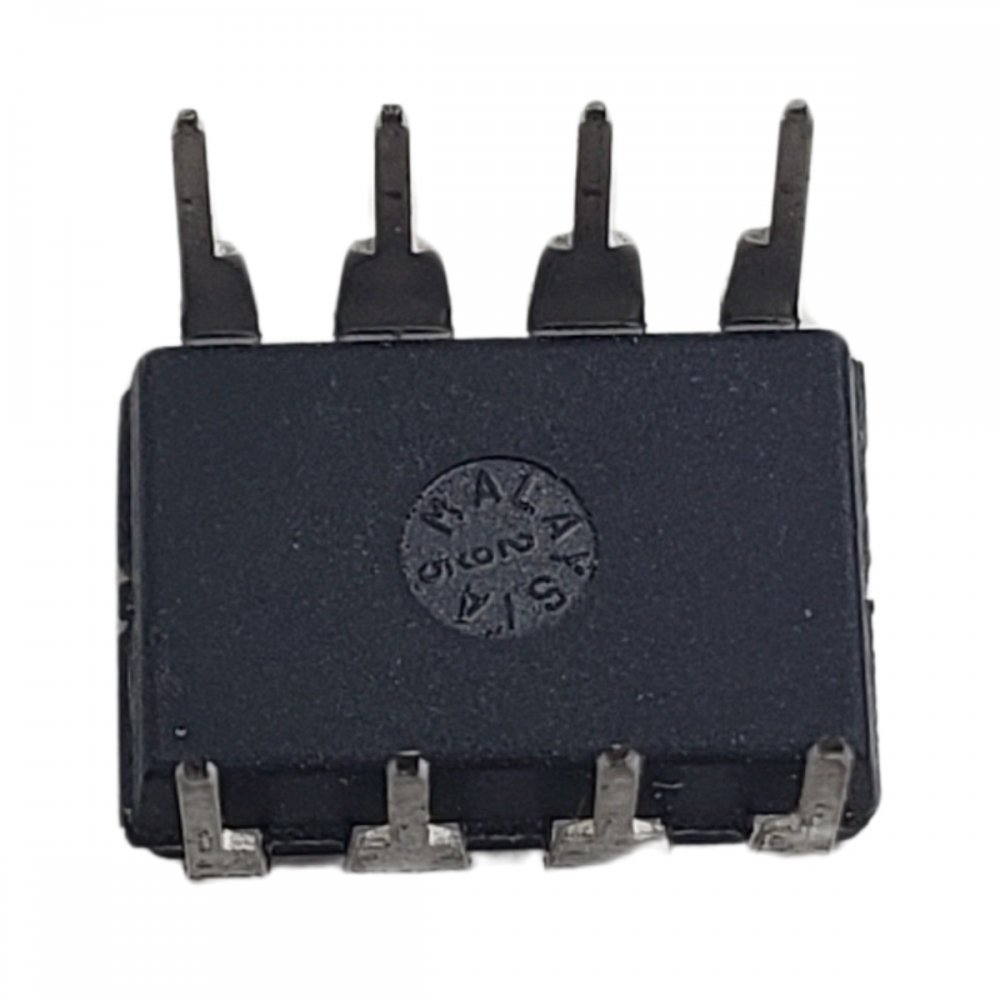

ADM709 Ci ADM709LAN monitor tensão alimentação de precisão

Reset Threshold = 4.65VCC / Analog Devices SOP-8

ADM709 Ci ADM709LAN monitor tensão alimentação de precisão

*As imagens podem ser ilustrativas

Ci ADM709LAN monitor tensão alimentação de precisão

em estoque, envio imediato

R$ 23,00

à vista no Pix ou Boleto

ou R$ 23,22 em 1x no cartão (via site)

ou R$ 24,50 no cartão em até 10x sem juros (apenas na loja física)

R$ 23,00

à vista no Pix ou Boleto

R$ 23,22
em 1x no cartão (via site)

R$ 24,50 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem comercial

Garantia:

3 meses direto com a Net Computadores

NCM:

85423120

R$ 23,00

à vista no pix

Comprar

Condição:
Novo em embalagem comercial

Garantia:
3 meses direto com a Net Computadores

NCM: 85423120

Comprar via
MERCADO LIVRE

Somos MercadoLivre Platinum
Comprar Parcelado no MercadoLivre
Comprar à Vista no MercadoLivre

Cotação PJ mais de uma unidade

Indicar ADM709

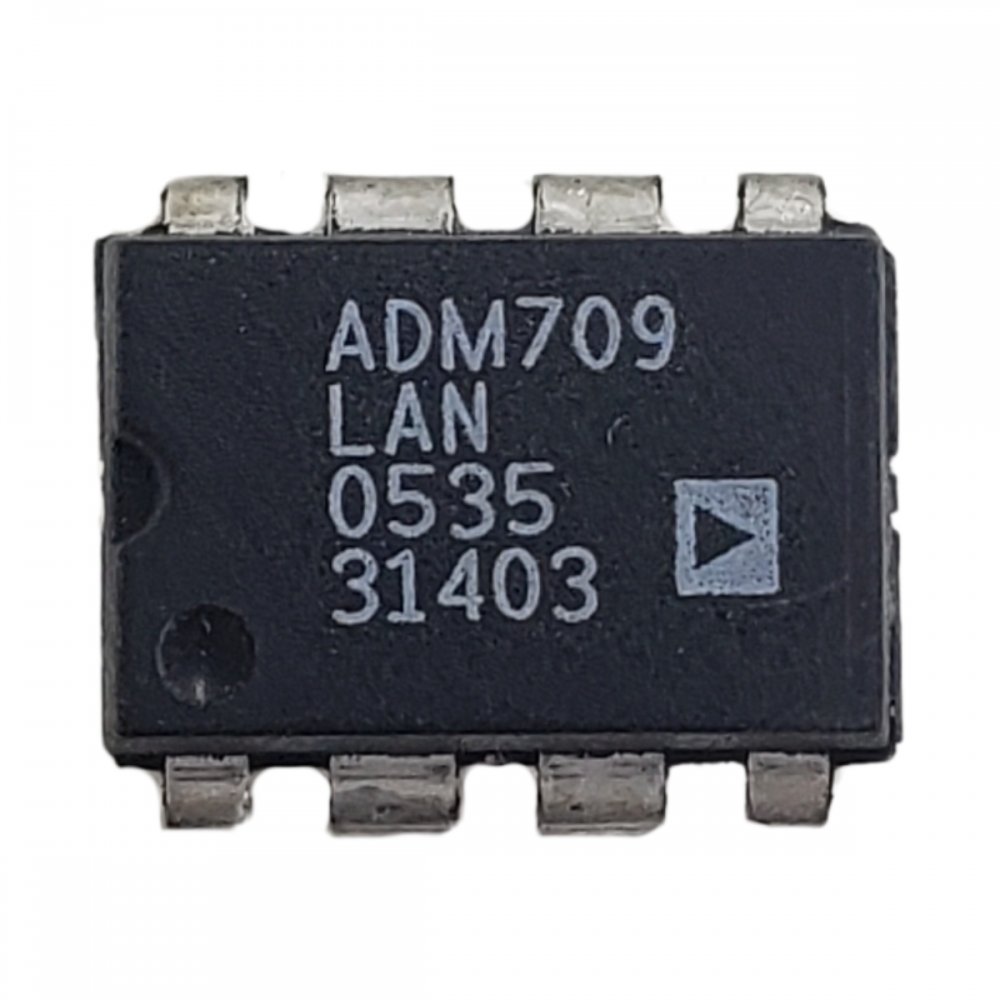

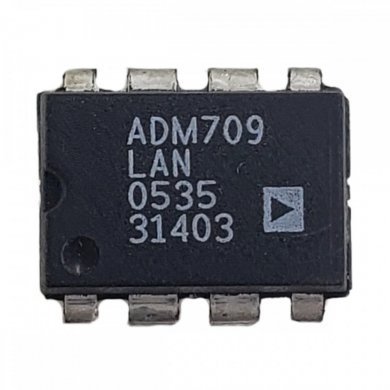

ADM709 Ci ADM709LAN monitor tensão alimentação de precisão
Reset Threshold = 4.65VCC / Analog Devices SOP-8

Condição de ADM709: Novo em embalagem comercial

Garantia de ADM709: 3 meses direto com a Net Computadores

Outros PNs para este item: ADM709LAN

O ADM709LAN contém um monitor de fonte de alimentação que gera uma reinicialização do sistema durante condições de inicialização, desligamento e queda de energia. Quando o VCC cai abaixo do limite de reset, RESET vai para baixo e mantém o P em reset. Na inicialização, a saída RESET é mantida baixa por 140ms depois que o VCC ultrapassa o limite.
A saída RESET permanece operacional com VCC tão baixo quanto 1V.

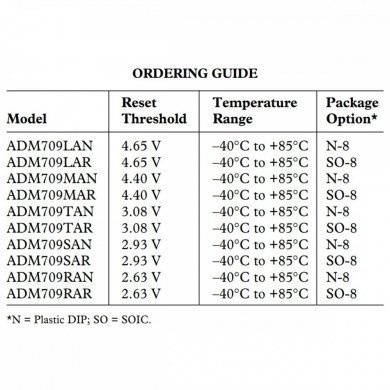

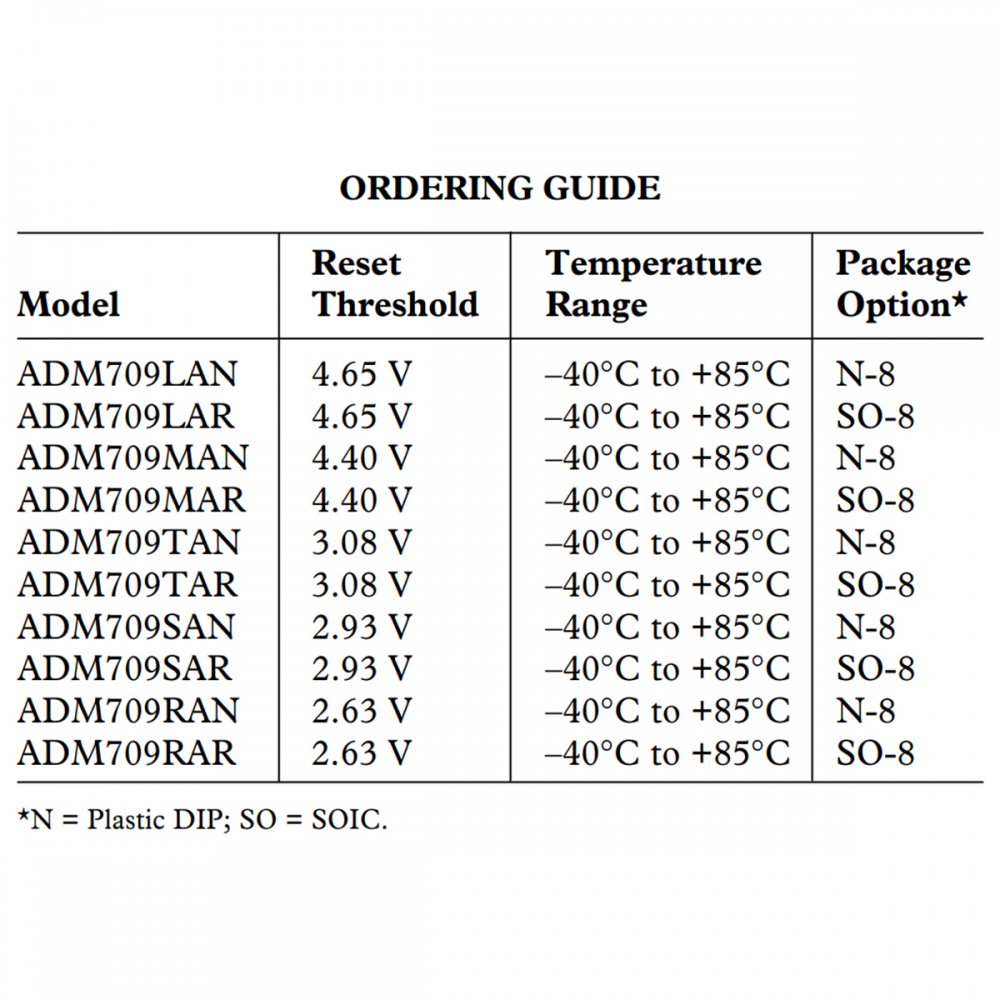

Três níveis de limite de tensão de alimentação estão disponíveis, adequados para monitoramento de alimentação de 5 V, 3,3 V e 3 V. O limite real de tensão de reinicialização é encontrado na folha de dados.

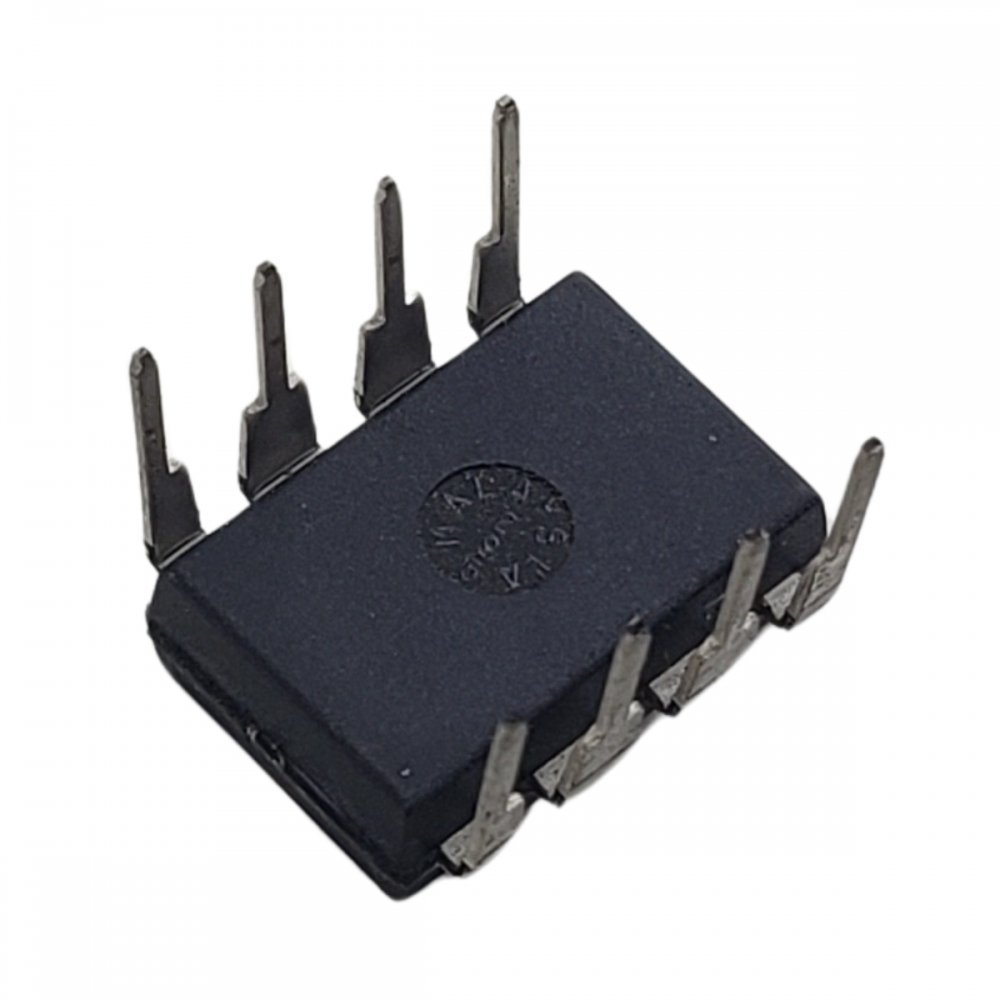

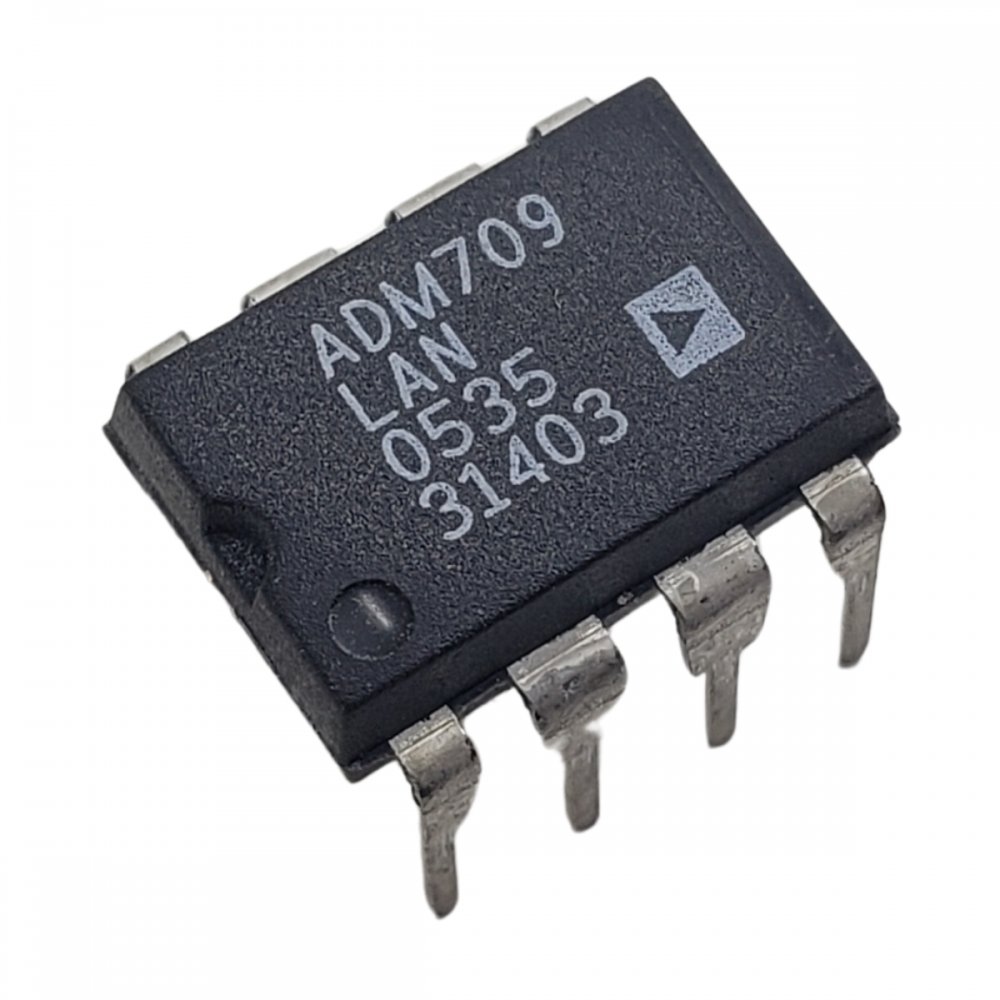

O ADM709 está disponível em pacotes DIP e SOIC de 8 pinos.

FORMULÁRIOS

Sistemas microprocessados
Computadores
Controladores
Instrumentos Inteligentes
Monitoramento crítico de mP
Sistemas Automotivos
Monitoramento crítico de energia mP

Características

Monitor de tensão de alimentação de precisão
Monitor de fonte de alimentação 5 V, 3,3 V, 3 V
Corrente quiescente de 35 A
Pulso de reinicialização de inicialização de 140 ms (min)
Baixo custo

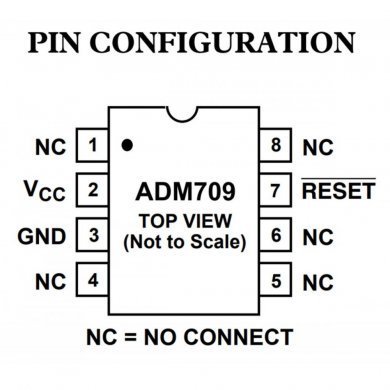

Pacotes DIP/SO de 8 pinos
Atualização para MAX709

Fabricante:   Analog Devices Inc.
Tipo:   Voltage Supervisory
Estilo de montagem:   Through Hole
Caixa / Gabinete:   PDIP-8
Tensão limite:   4.65 V
Número de entradas monitoradas:   1 Input
Tipo de saída:   Push-Pull
Reinicialização manual:   No Manual Reset
Temporizadores vigia:   No Watchdog
Comutação de backup de bateria:   No Backup
Zerar tempo de retardo:   380 ms
Tensão de alimentação - Máx:   5.5 V
Temperatura operacional mínima:   - 40 C
Temperatura operacional máxima:   85 C
Série:   ADM709
Embalagem:   Tube
Marca:   Analog Devices
Sinais de ativação de chip:   No Chip Enable

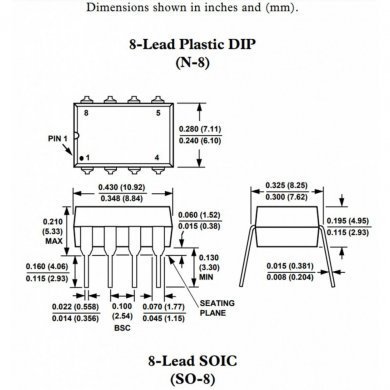

Altura:   3.43 mm
Comprimento:   9.27 mm
Corrente de Alimentação Operativa:   200 uA
Limite de sobretensão:   4.75 V
Pd - Dissipação de potência:   727 mW
Detecção de falha de energia:   No
Tipo de Produto:   Supervisory Circuits

Maiores detalhes de ADM709 no site do fabricante:
https://www.analog.com/media/en/technical-documentation/data-sheets/adm709.pdf
