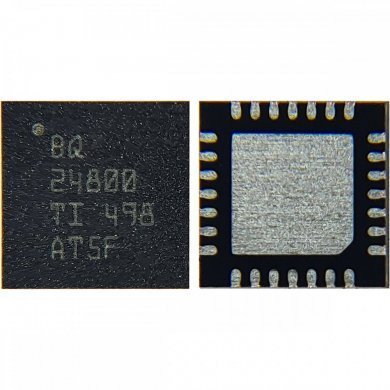

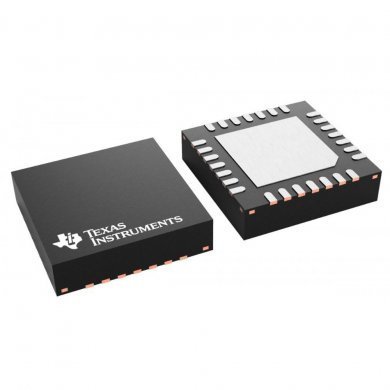

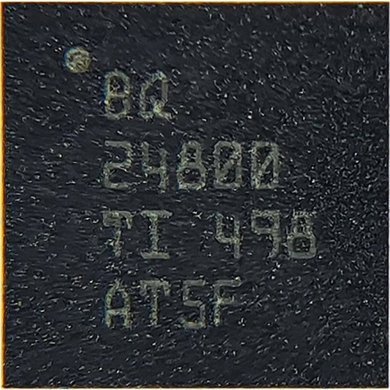

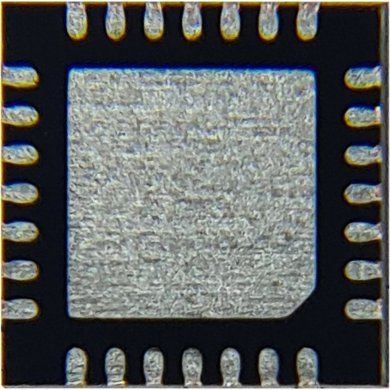

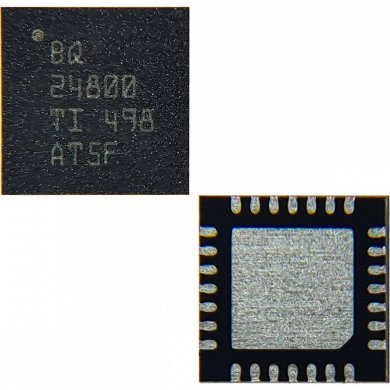

BQ24800RUYR Ci BQ24800 controlador de carga de bateria QFN-28 1 a 4 células, original Texas Instruments
Condição de BQ24800RUYR:
Novo em embalagem antiestática
Garantia de BQ24800RUYR:
3 meses direto com a Net Computadores
Outros PNs para este componente: BQ24800, BQ24800RUYR.A, 06036-01000000
Características do BQ24800
-
Modo Híbrido de Reforço de Potência para alimentar o sistema simultaneamente com o adaptador e a bateria.
-
Resposta transitória ultrarrápida de 150 s para entrar no Modo Híbrido de Aumento de Potência.
-
Modo Boost somente com bateria para suportar picos de tensão maiores do sistema e prolongar a duração da bateria.
-
Limitação de corrente de entrada de dois níveis para potência máxima, maximizando a potência do adaptador e minimizando a descarga da bateria.
-
Carregue baterias de 1 a 4 células com um adaptador de 4,5 V a 24 V.
-
Monitoramento de alta precisão de potência e corrente para limitação de CPU.
-
Perfil completo do PROCHOT
-
Precisão do monitor de corrente de 2%.
-
Precisão do monitor de potência do sistema (PMON) de 5%
-
Seleção automática da fonte de alimentação NMOS a partir do adaptador ou da bateria.
-
ACFET com ativação rápida em 100 s ao sair do modo de aprendizagem após a remoção da bateria.
-
Corrente de entrada programável, tensão de carga, limite de corrente de carga e descarga
-
Tensão de carga 0,4% (16mV/passo)
-
Corrente de entrada de 2% (64mA/passo)
-
Corrente de carga de 2% (64mA/etapa)
-
Corrente de descarga de 2% (512mA/etapa)
-
Alta integração
-
Função de APRENDIZAGEM da bateria
-
monitor de presença da bateria
-
Indicador do Modo Boost
-
Compensação de loop
-
Diodo BTST
-
Recursos de segurança aprimorados para proteção contra sobretensão, sobrecorrente, bateria, indutor e curto-circuito do MOSFET.
-
Frequências de comutação: 300 kHz, 400 kHz, 600 kHz e 800 kHz
-
Controle em tempo real do sistema no pino ILIM para limitar a corrente de carga e descarga.
-
Corrente quiescente de espera de 0,65 mA do adaptador para Energy Star

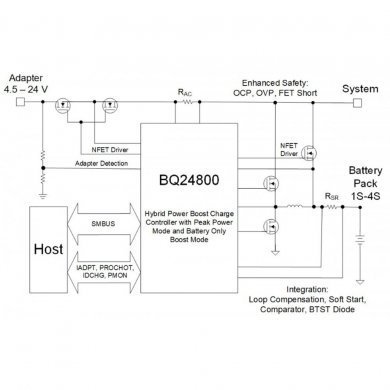

Descrição do BQ24800
O dispositivo BQ24800 é um carregador de baterias buck síncrono de alta eficiência e multiquímica, compatível com células de lítio-1+ em série de 1, 2, 3 ou 4 células, ou outras químicas de bateria de até 19,2V.
Através do SMBus, um microcontrolador host programa a corrente de carga, a tensão de carga, o limite de corrente de entrada e o limite de corrente de descarga com alta precisão de regulação. Além disso, o BQ24800 suporta um limite de corrente de entrada de dois níveis (modo de potência de pico) para utilizar totalmente os recursos do adaptador e reduzir a descarga da bateria. O BQ24800 fornece sinais de corrente do adaptador (IADP), corrente de descarga da bateria (IDCHG) e alimentação do sistema (PMON) para o microcontrolador host e emite o sinal PROCHOT para reduzir a velocidade da CPU quando necessário.
O BQ24800 suporta o modo de reforço de potência híbrido para aumentar a tensão da bateria e complementar o adaptador quando a demanda de energia do sistema for temporariamente maior do que a capacidade de fornecimento do adaptador. Quando o adaptador não estiver presente, o BQ24800 suporta o modo de reforço somente com bateria para elevar a tensão da bateria acima da tensão mínima de operação do sistema, proporcionando maior margem para suportar transientes do sistema.
Maiores detalhes de BQ24800RUYR no site do fabricante:
https://www.ti.com/product/BQ24800/part-details/BQ24800RUYR
