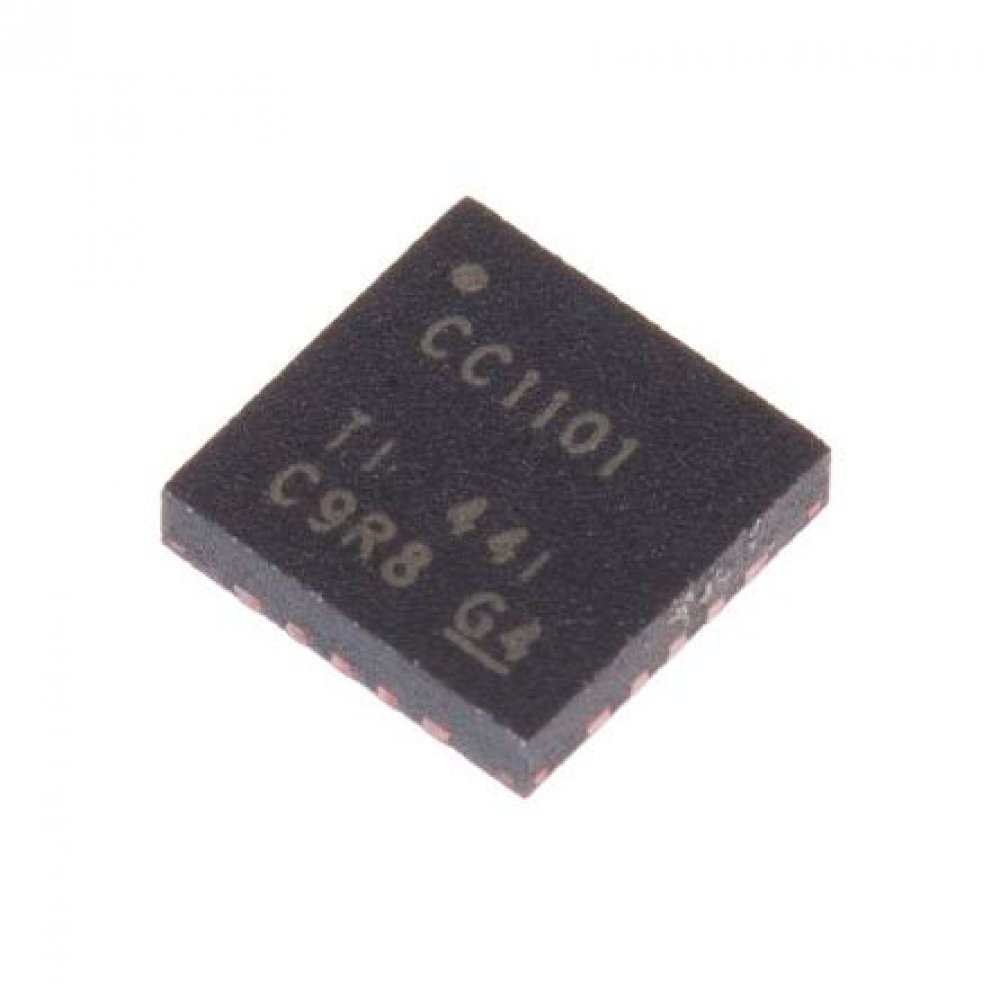

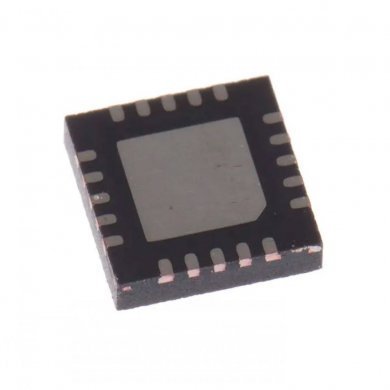

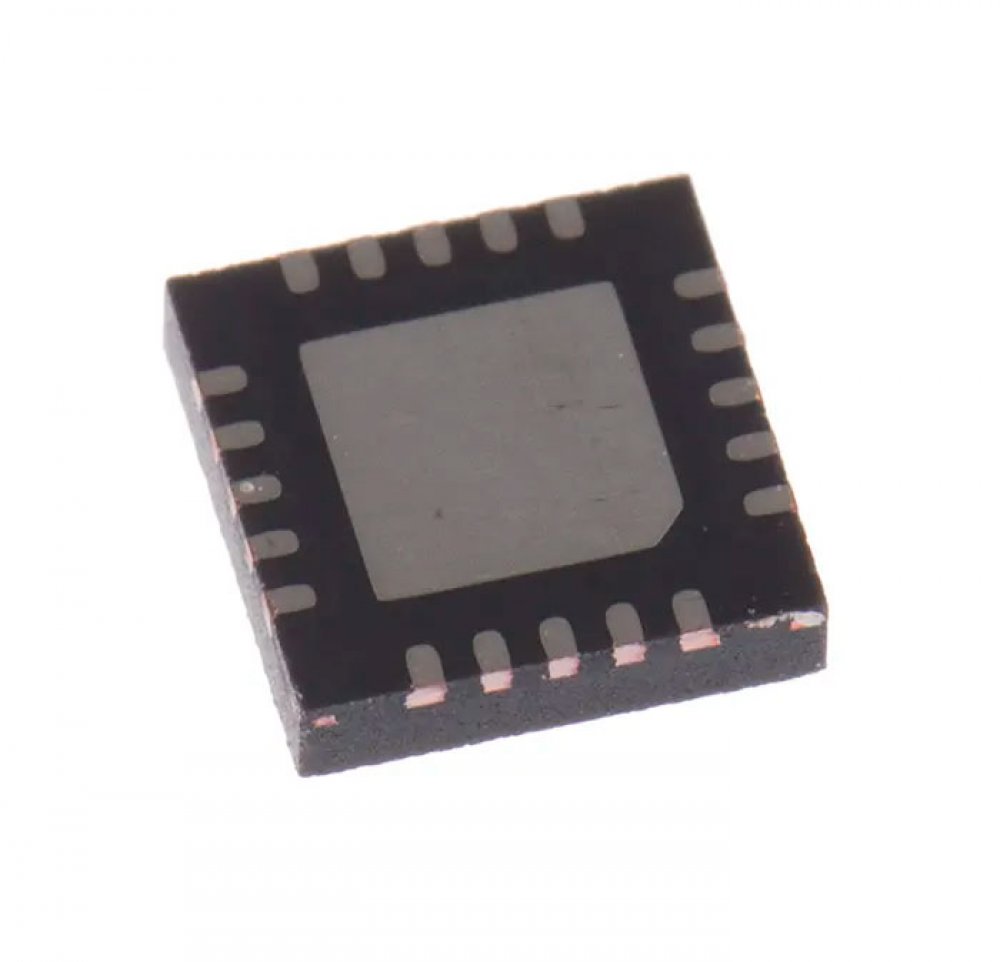

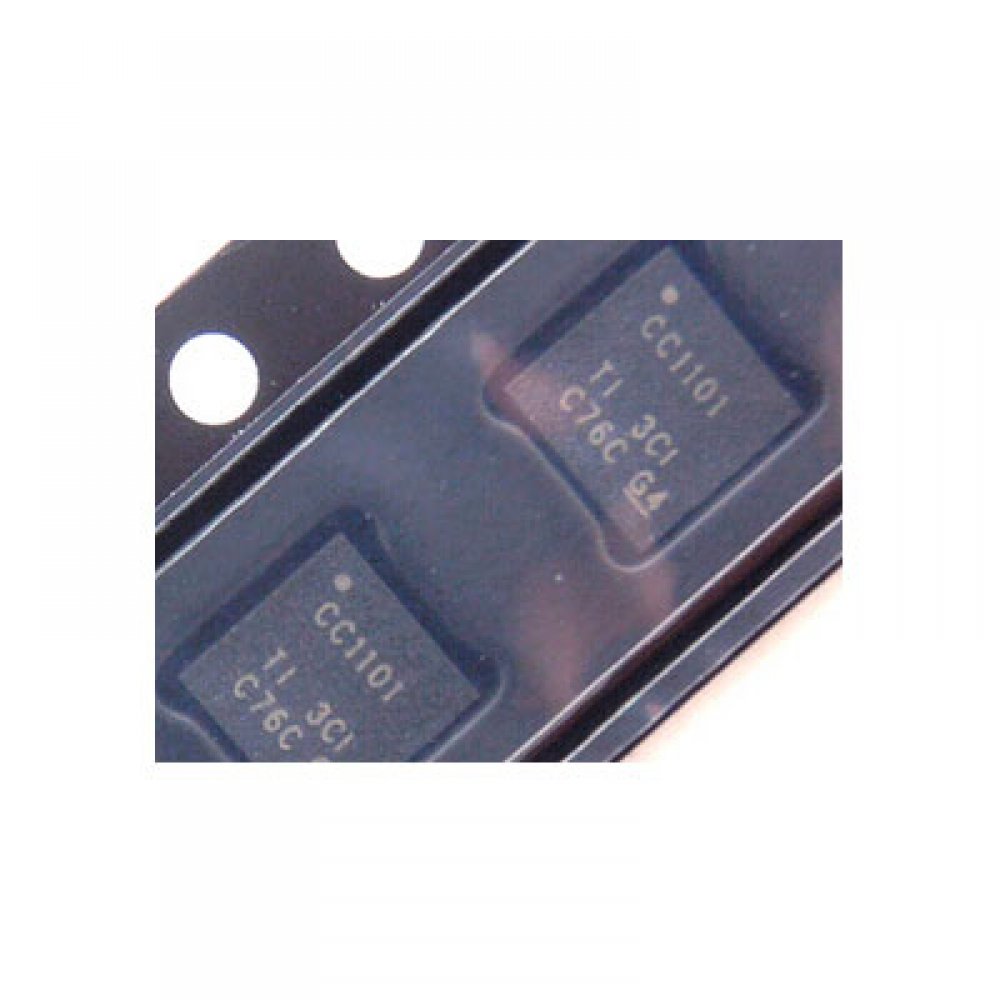

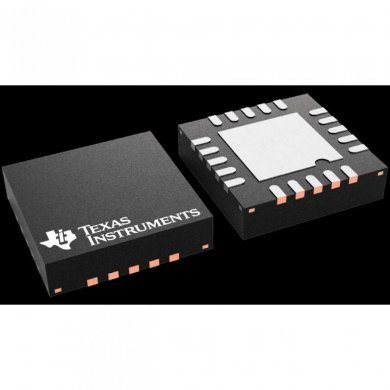

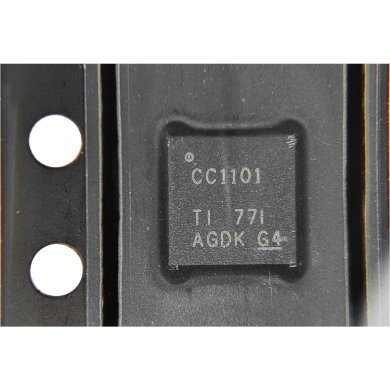

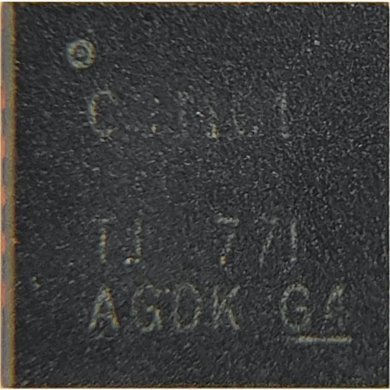

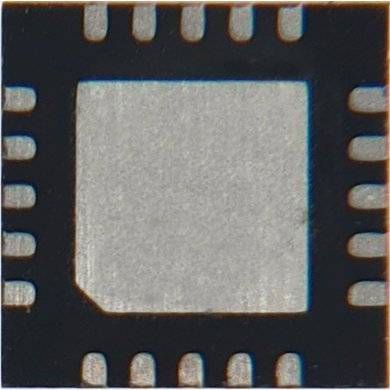

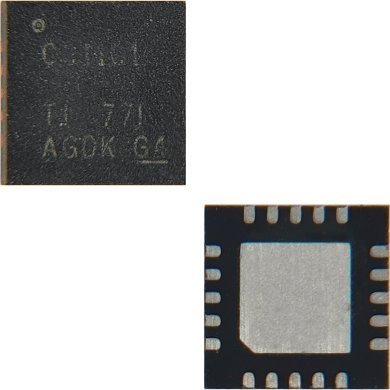

CC1101 Low power Sub 1GHz wireless transceiver 20-VFQFN

CC1101 Low power Sub 1GHz wireless transceiver 20-VFQFN C RF TxRx Only General ISM 1GHz 300MHz 348MHz 387MHz 464MHz 779MHz 928MHz

Condição de CC1101:
Novo em embalagem antiestática

Garantia  de  CC1101:
3 meses direto com a Net Computadores

• Desempenho de RF

  • Alta sensibilidade

    • -116 dBm a 0,6 kBaud, 433 MHz, taxa de erro de pacotes de 1%.

    • -112 dBm a 1,2 kBaud, 868 MHz, taxa de erro de pacotes de 1%

  • Baixo consumo de corrente (14,7 mA em RX, 1,2 kBaud, 868 MHz)

  • Potência de saída programável de até 12 dBm para todas as frequências suportadas.

  • Excelente seletividade do receptor e desempenho de bloqueio.

  • Taxa de dados programável de 0,6 a 600 kbps

  • Faixas de frequência: 300-348 MHz, 387-464 MHz e 779-928 MHz

• Características analógicas

  • Suporte para 2-FSK, 4-FSK, GFSK e MSK, além de OOK
    e modelagem ASK flexível.

  • Adequado para sistemas de salto de frequência devido a um
    sintetizador de frequência de rápida estabilização; tempo de estabilização de 75 s

  • A Compensação Automática de Frequência (AFC) pode ser usada para alinhar o
    sintetizador de frequência à frequência central do sinal recebido.

  • Sensor de temperatura analógico integrado

• Recursos digitais

  • Suporte flexível para sistemas orientados a pacotes; suporte integrado para
    detecção de palavra de sincronização, verificação de endereço, comprimento de pacote flexível e
    tratamento automático de CRC.

  • Interface SPI eficiente; todos os registradores podem ser programados com
    uma única transferência em rajada.

  • Saída RSSI digital

  • Largura de banda programável do filtro de canal

  • Indicador programável de detecção de portadora (CS)

  • Indicador de Qualidade de Preâmbulo Programável (PQI) para melhor proteção
    contra detecção falsa de palavras de sincronização em ruído aleatório.

  • Suporte para avaliação automática de canal livre (CCA) antes da transmissão
    (para sistemas de escuta antes de falar).

  • Suporte para Indicação de Qualidade de Link (LQI) por pacote

  • Branqueamento e desbranqueamento automáticos opcionais dos dados

• Recursos de baixo consumo de energia

  • Consumo de corrente no modo de 200 nA

  • Tempo de inicialização rápido; 240 s do
    modo RX ou TX (medido no projeto de referência EM [1] e [2])

  • Ativação por rádio para sondagem automática de RX de baixa potência

  • FIFOs de dados RX e TX separados de 64 bytes (permite a transmissão de dados em modo burst)

• Em geral

  • Poucos componentes externos; sintetizador de frequência totalmente integrado, sem
    necessidade de filtros externos ou chave de RF.

  • Embalagem ecológica: em conformidade com a RoHS e sem antimônio ou bromo.

  • Tamanho pequeno (encapsulamento QLP de 4x4 mm, 20 pinos)

  • Indicado para sistemas que visam conformidade com as normas EN 300 220 (Europa) e
    FCC CFR Parte 15 (EUA).

  • Adequado para sistemas que visam a conformidade com a norma Wireless MBUS EN 13757-4:2005.

  • Suporte para modos de transmissão/recepção serial assíncronos e síncronos para retrocompatibilidade
    com protocolos de comunicação de rádio existentes.

• Alcance aprimorado usando CC1190

  • O CC1190 [21] é um extensor de alcance para 850-950 MHz e é ideal
    para o CC1101, a fim de melhorar o desempenho de RF.

  • Alta sensibilidade: 118 dBm a 1,2 kBaud, 868 MHz,
    taxa de erro de pacotes de 1%; 120 dBm a 1,2 kBaud, 915 MHz, taxa de erro de pacotes de 1%.

  • Potência de saída de 20 dBm a 868 MHz

  • Potência de saída de 27 dBm a 915 MHz

  • Consulte AN094 [22] e AN096 [23] para obter mais dados de desempenho da
    combinação CC1101 CC1190.

• Corrente de bateria reduzida usando TPS62730

  • O TPS62730 [26] é um conversor abaixador com modo bypass para
    aplicações sem fio de ultrabaixa potência.

  • Em RX, a corrente consumida de uma bateria de 3,6 V é tipicamente inferior a
    11 mA quando a tensão de saída do TPS62730 é de 2,1 V. Ao conectar o CC1101
    diretamente a uma bateria de 3,6 V, a corrente consumida é tipicamente de 17 mA.

  • Em TX, com potência de saída máxima (12 dBm), a corrente consumida de uma
    bateria de 3,6 V é tipicamente de 22 mA quando a tensão de saída do TPS62730 é de 2,1 V.
    Ao conectar o CC1101 diretamente a uma bateria de 3,6 V, a corrente consumida é
    tipicamente de 34 mA.

  • Quando o CC1101 entra no modo SLEEP, o TPS62730 pode ser colocado
    em modo bypass para uma corrente de desligamento muito baixa.

  • O consumo de corrente típico do TPS62730 é de 30 nA no modo bypass.

  • O CC1101 é conectado à bateria através de uma
    chave integrada de 2,1 A (típica) no modo bypass.


Maiores detalhes de CC1101 no site do fabricante:
https://www.ti.com/store/ti/en/p/product/?p=CC1101RGP

Tags de CC1101: CC1101, CC1101RGP, Texas Instruments
