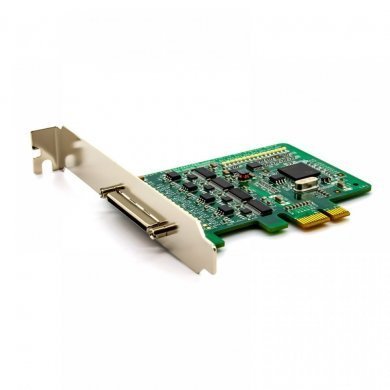

O CP118ELA é uma placa PCI Express inteligente de 8 portas projetada para aplicações POS e ATM. a primeira escolha de engenheiros de automação industrial e integradores de sistema, e oferece suporte a muitos sistemas operacionais diferentes, incluindo Windows, Linux e até Unix. Além disso, cada uma das 8 portas seriais da placa pode ser configurada independentemente para RS232, RS422 ou RS485 (2 ou 4 fios) e as portas suportam uma taxa de transmissão super rápida de 921,6 Kbps. O CP118ELA fornece sinais de controle de modem completo para garantir compatibilidade com uma ampla gama de periféricos seriais, e sua classificação PCI Express x1 permite que seja instalado em qualquer slot PCI Express.

Fator de forma menor
A CP118ELA é uma placa de baixo perfil compatível com qualquer slot PCI Express. A placa requer apenas uma fonte de alimentação de 3,3 VCC, o que significa que a placa se adapta a qualquer computador host, desde caixas de sapatos até PCs de tamanho padrão.
Drivers fornecidos para Windows, Linux e Unix
O Moxa continua a oferecer suporte a uma ampla variedade de sistemas operacionais e a placa CP118ELA não é exceção. Drivers confiáveis Windows COM e Linux / Unix TTY são fornecidos para todas as placas Moxa, e outros sistemas operacionais, como WEPOS, também são suportados para integração embarcada.

Recursos
Compatível com PCI Express x1
Taxa de transmissão máxima de 921,6 Kbps para transmissão de dados super rápida
FIFO de 128 bytes e controle de fluxo H / W, S / W no chip
Escolha entre uma ampla variedade de caixas e cabos de conexão
O formato de baixo perfil se adapta a PCs de pequeno porte
Drivers fornecidos para Windows 7 x86 / x64, XP / 2003 / Vista / 2008 x86 / x64, 2000, DOS, Linux 2.4 / 2.6, QNX 6, SCO Open Server 5/6, UnixWare 7
Proteção ESD de 15 KV na placa

Features
Comm. Controller: 16C550C compatible
Bus: PCI Express x1
Connector:VHDCI 68

Serial Interface
Number of Ports: 8
Serial Standards: RS232/422/485
Max. No. of Boards per PC: 4

Serial Line Protection
ESD Protection: 15 kV on the board

Performance
Baudrate: 50 bps to 921.6 kbps

Serial Communication Parameters
Data Bits: 5, 6, 7, 8
Stop Bits: 1, 1.5, 2
Parity: None, Even, Odd, Space, Mark
Flow Control: RTS/CTS, XON/XOFF

Serial Signals
RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS422: TxD (B), TxD(A), RxD (B), RxD(A), GND
RS4854w: TxD (B), TxD(A), RxD (B), RxD(A), GND
RS4852w: Data (B), Data(A), GND

Operating Systems
Windows Real COM Drivers: Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), DOS
Fixed TTY Drivers: QNX 6, SCO OpenServer, UnixWare 7, Solaris 10
Linux Real TTY Drivers: Linux 2.4.x, 2.6.x, 3.x

Note: Please refer to Moxas website for the latest driver support information

* Cable not included

Options cables:
CBLM68M25x8100
CBLM68M9x8100
CBLM68M9x8100
