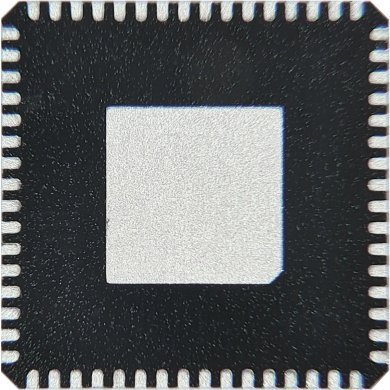

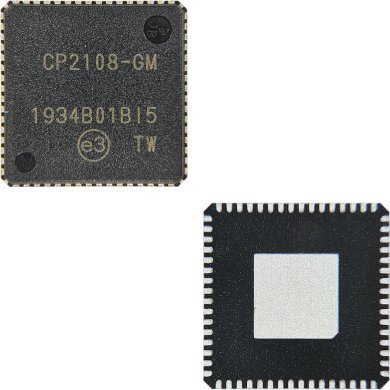

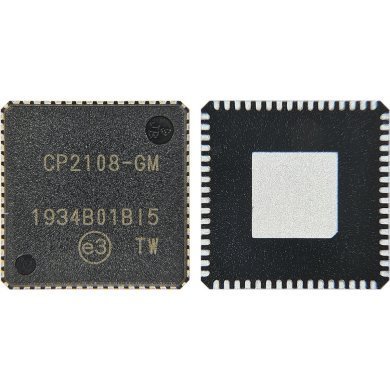

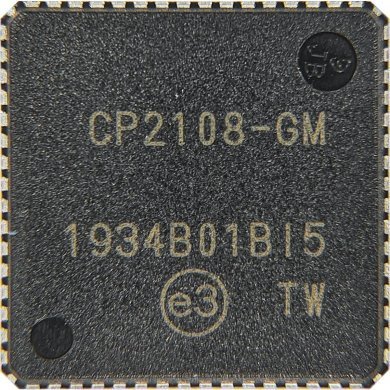

CP2108-GM Ci CP2108 CP2108-B02-GM Controlador USB Quad UART QFN64 conversor de USB para Serial RS232 RS485
Condição de CP2108-GM:
Novo em embalagem comercial
Garantia de CP2108-GM:
3 meses direto com a Net Computadores
Outros PNs para este componente: CP2108, CP2108-B02-GM, CP2108-B02-GMR
Resumo por Claude IA:
O CP2108-GM é um circuito integrado da Silicon Labs (hoje parte da Skyworks) que funciona como uma ponte USB para quatro UARTs (quad USB-to-UART bridge). Na prática, ele permite que um único conector USB apareça no computador como quatro portas seriais (COM) independentes, cada uma ligada a uma UART que pode conversar com microcontroladores, módulos, modems ou outros dispositivos seriais.
Principais características:
- USB 2.0 Full-Speed (12 Mbps) com transceptor integrado, sem precisar de cristal externo, porque o oscilador é interno.
- 4 interfaces UART independentes, cada uma com sinais de controle de modem e fluxo por hardware (RTS/CTS, DTR, DSR, DCD, RI) e taxas de transmissão de até cerca de 2 Mbps por canal.
- Suporte a controle de transceptor RS-485 (sinal de habilitação de transmissão), útil em aplicações industriais.
- Pinos GPIO configuráveis (até 16), que podem ser usados para LEDs de atividade TX/RX, controle de RS-485 ou uso geral.
- Pinos VIO separados, que permitem ajustar o nível lógico das interfaces a tensões mais baixas que a alimentação principal (por exemplo, 1,8 V).
- Regulador de tensão interno, que pode ser alimentado diretamente pelos 5 V do barramento USB.
- Memória programável interna para personalizar VID/PID, nome do produto, número de série e configurações dos pinos.
Drivers: ele usa o driver de porta COM virtual (VCP) da Silicon Labs para Windows e macOS. No Linux, o suporte já vem no kernel pelo driver cp210x.
Aplicações típicas:
Adaptadores USB-serial de múltiplos canais, placas de desenvolvimento e depuração (por exemplo, para acessar várias consoles de uma vez), equipamentos industriais com RS-232 ou RS-485, gateways e instrumentação.

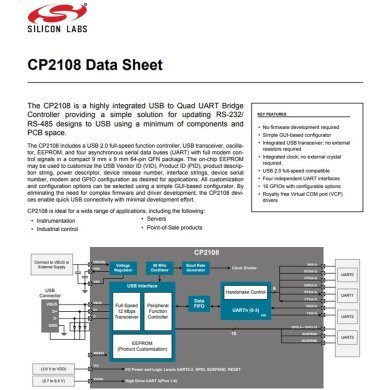

O CP2108 inclui um controlador USB 2.0 de alta velocidade, transceptor USB, oscilador, EEPROM e quatro barramentos de dados seriais assíncronos (UART) com sinais de controle de modem completos, tudo em um encapsulamento QFN compacto de 64 pinos (9 mm x 9 mm). A EEPROM integrada pode ser usada para personalizar o ID do fornecedor USB (VID), o ID do produto (PID), a descrição do produto, o descritor de energia, o número da versão do dispositivo, as strings de interface, o número de série do dispositivo, o modem e a configuração GPIO, conforme desejado para cada aplicação. Todas as opções de personalização e configuração podem ser selecionadas usando um configurador simples baseado em GUI. Ao eliminar a necessidade de desenvolvimento complexo de firmware e drivers, os dispositivos CP2108 permitem conectividade USB rápida com o mínimo esforço de desenvolvimento.
- Não é necessário desenvolvimento de firmware
- Configurador simples baseado em interface gráfica
- Transceptor USB integrado; não são necessários resistores externos.
- Clock integrado; não requer cristal externo.
- Compatível com USB 2.0 de velocidade total
- Quatro interfaces UART independentes
- 16 GPIOs com opções configuráveis
- Drivers de porta COM virtual (VCP) isentos de royalties
- Transferência de dados USB para UART QUAD em um único chip
- EEPROM programável integrada para armazenar informações personalizáveis do produto
- Circuito de reinicialização de inicialização integrado ao chip
- Regulador de tensão integrado: saída de 3,3 V
Controlador de função periférica USB
- Compatível com a especificação USB 2.0; velocidade máxima (12 Mbps)
- Estados de suspensão USB suportados através dos pinos SUSPEND
Drivers de porta COM virtual
- Funciona com aplicativos de PC existentes que utilizam a porta COM
- Licença de distribuição livre de royalties
- Compatível com Windows, Mac e Linux
Tensão de alimentação
- Alimentação própria: 3,0 a 3,6 V
- Alimentação via barramento USB: 4,0 a 5,5 V
- Tensão VIO: 3,0 a VDD
- Tensão VIOHD: 2,7 a 6 V
Maiores detalhes de CP2108-GM no site do fabricante:
https://www.silabs.com/documents/public/data-sheets/cp2108-datasheet.pdf
Tags de CP2108-GM: CP2108-B02-GM, CP2108-B02-GMR, CP2108, USB to Quad UART Bridge Controller, USB 2.0 controller, ci controlador de USB, ci driver de USB, CP2108-B03-GMR, RS232, RS485, interface RS485, interface RS232, Single-Chip USB-to-QUAD UART Data Transfer, conversor USB para Serial, Silicon Labs
