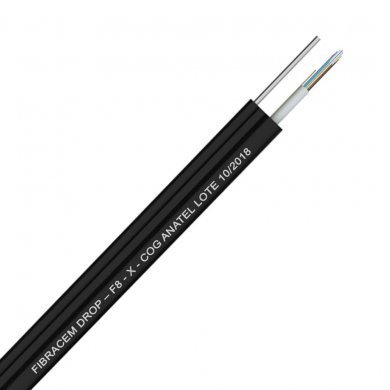

FIB.00089 Fibracem CABO OPTICO 04F SM 09.0 DROP FIG 8

Name: FIB.00089 Fibracem CABO OPTICO 04F SM 09.0 DROP FIG 8
Brand: Fibracem
SKU: FIB.00089
Price: 1.47 BRL
Availability: InStock

INDOOR/OUTDOOR

clique para ampliar

*As imagens podem ser ilustrativas

avise-me quando disponível

R$ 1,47

à vista no Pix ou Boleto

ou R$ 1,55 em 1x no cartão (via site)

ou R$ 1,63 no cartão em até 10x sem juros (apenas na loja física)

R$ 1,47

à vista no Pix ou Boleto

R$ 1,55
em 1x no cartão (via site)

R$ 1,63 no cartão
em até 10x sem juros
(apenas na loja física)

Condição:

Novo em embalagem comercial

Garantia:

12 meses Assist. Técnica do Fabricante

NCM:

85447010

Condição:
Novo em embalagem comercial

Garantia:
12 meses Assist. Técnica do Fabricante

NCM: 85447010

Cotação PJ mais de uma unidade

Indicar FIB.00089

FIB.00089 Fibracem CABO OPTICO 04F SM 09.0 DROP FIG 8
INDOOR/OUTDOOR

Condição de FIB.00089: Novo em embalagem comercial

Garantia de FIB.00089: 12 meses Assist. Técnica do Fabricante

Outros PNs para este item: DROP

DESCRIÇÃO

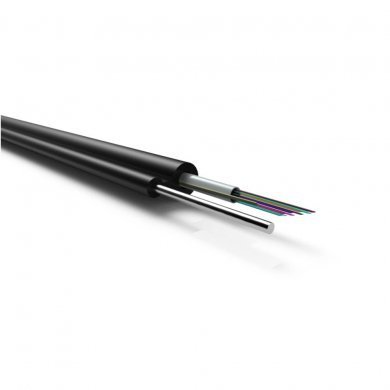

O Cabo Drop é constituído por fibras ópticas monomodo ou multimodo, revestidas em
acrilato, com elementos de proteção da unidade básica e núcleo resistente à penetração de
umidade, devido à presença de geléia de proteção. Possui elemento de sustentação metálico,
ligado à parte óptica através de uma membrana termoplástica, configurando o formato
Figura 8. O material termoplástico, que além de não-propagante à chama (Classe COG),
também protege o cabo contra a ação dos raios UV. Para proteção da unidade básica, são
aplicados fios de aramida ao redor da mesma, protegendo as fibras contra esforços de tração
e efeitos térmicos. Possui configuração de 02 a 12 fibras e é indicado para instalação em
terminal assinante, com vãos de até 80 metros.
CABO COM CERTIFICAÇÃO ANATEL

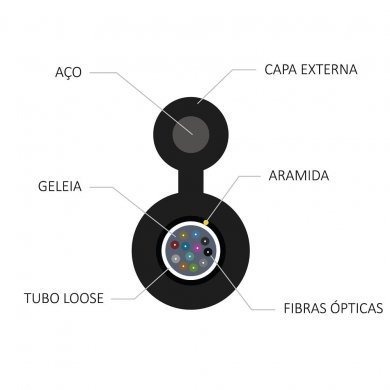

CONSTRUÇÃO
Número de fibras: 2 a 12 Fibras utilizadas: SM, MM (50/125) OU MM (62,5/125)
Elemento de Tração: Aramida
Elemento de sustentação: Fio metálico Ø 1,3mm
Capa externa: PVC (Retardante à chama)
Revestimento unidade básica: Acrilato (tubo loose)
Grau de Proteção Cordão: COG

DIMENSÕES
Até 6 Fibras
Dimensões externas nominais (mm): 5,2x9,4 ±0,45
Diâmetro do tubo Loose (mm): 2,1± 0,15
Diâmetro do elemento de sustentação com revestimento (mm): 3,0± 0,15
Espessura mínima do revestimento (mm): 1, 0
Espessura mínima da membrana (mm): 1, 0
Massa Nominal (kg/km): 46
Até 12 Fibras
Dimensões externas nominais (mm):5,0x9,3 ±0,45
Diâmetro do tubo Loose (mm): 2,5± 0,15
Diâmetro do elemento de sustentação com revestimento (mm): 3,0± 0,15
Espessura mínima do revestimento (mm): 1, 0
Espessura mínima da membrana (mm): 1, 0
Massa Nominal (kg/km): 50
CARACTERÍSTICAS MECÂNICAS E AMBIENTAIS
Esforço Máximo Tração (N)(com elemento de sustentação): 1250 (mantendo as características ópticas citadas acima)
Esforço Máximo Tração (N)(sem elemento de sustentação): 100 (mantendo as características ópticas citadas acima)
Esforço Máximo Compressão (N): 1000 (mantendo as características ópticas c itadas acima)
Esforço de Torção: 10 ciclos contínuos (mantendo as características ópticas citadas acima)
Força de Bi-partimento (N): 14,7(min) / 29,4 (max)
Intemperismo acelerado:Suportar 720 horas de envelhecimento,conforme ASTM G-155 (Alongamento pós teste inferior a 25% com relação ao original)
Esforço de dobramento: 25 ciclos, massa de 2kg, mandril 6x diametro do cabo (mantendo as características ópticas citadas acima)
Ciclo Térmico (ºC): -20 a 65 (mantendo as características ópticas citadas acima)
Temperatura de Operação (ºC): -20 a 65 Curvatura Suportar 5 voltas em torno de um mandril, com raio de curvatura igual a 6 vezes o diâmetro externo do cabo, limitado a um raio mínimo de 15mm, sem causar variação de atenuação maior que os valores indicados na Tabela de Características Ópticas.

Os cordões DROP-F8- X- Y F- COG são iden tificados da seguinte forma:
X - T ipo de Fibra óptica: (SM ou MM)
Y - Q uantidade de fibras: 02, 04, 06 o u 12 fibras
Norma Aplicável: ABNT NBR 15596

UTILIZAR C/ ALÇA PRÉ FORMADA OU LAÇO PRÉ FORMADO DE DIAMETRO 1,33 MM

Maiores detalhes de FIB.00089 no site do fabricante:
https://fibracem.com/produto/cabo-optico-drop-f8/
