G2894KD1U Ci 2894 G2894 interruptor de carga load switch TDFN2X3-14

Name: G2894KD1U Ci 2894 G2894 interruptor de carga load switch TDFN2X3-14
Brand: Global Mixed-Mode Technology
SKU: G2894KD1U
Price: 26.00 BRL
Availability: InStock

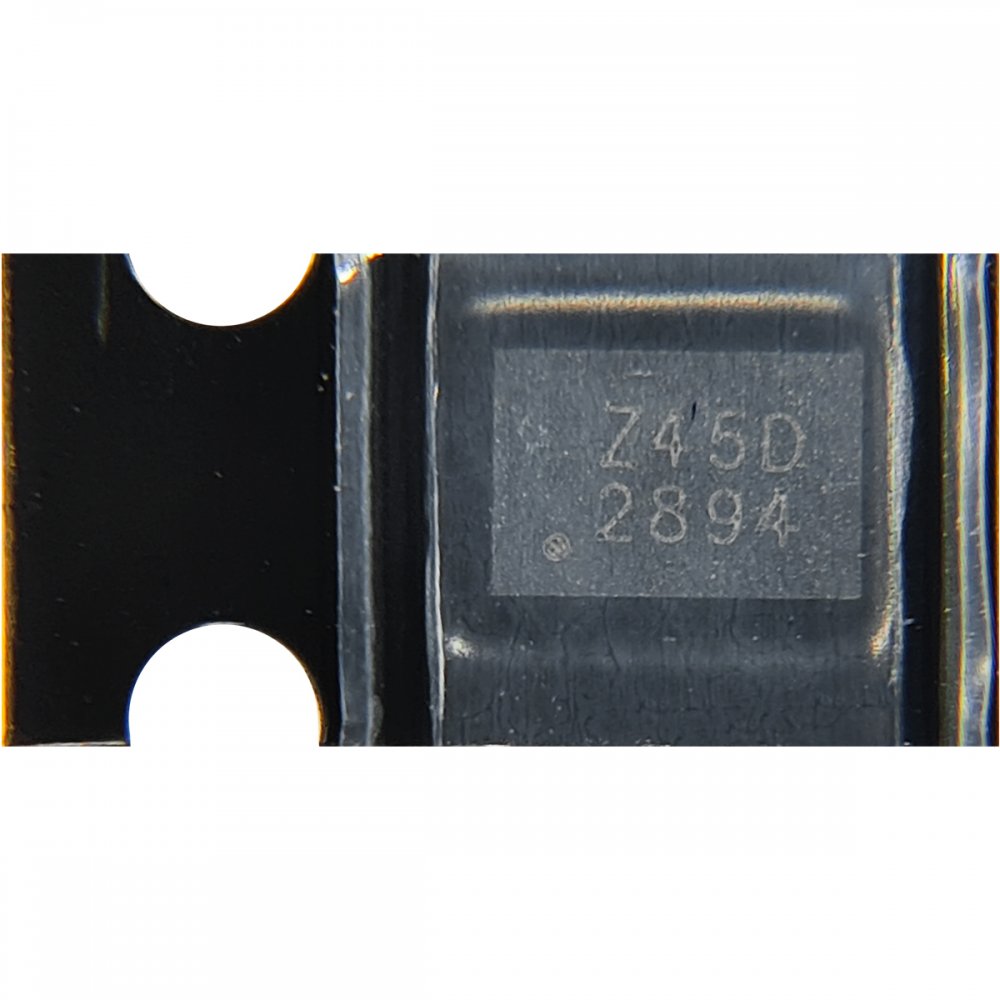

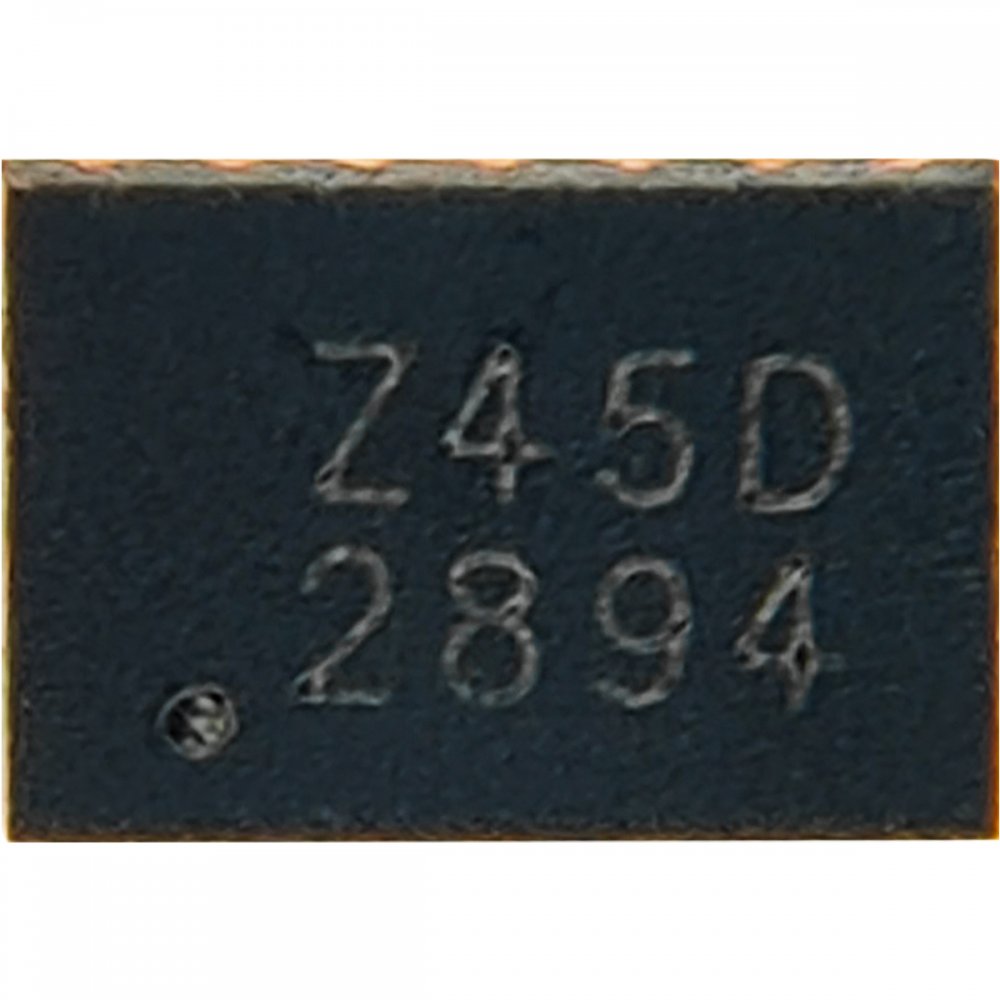

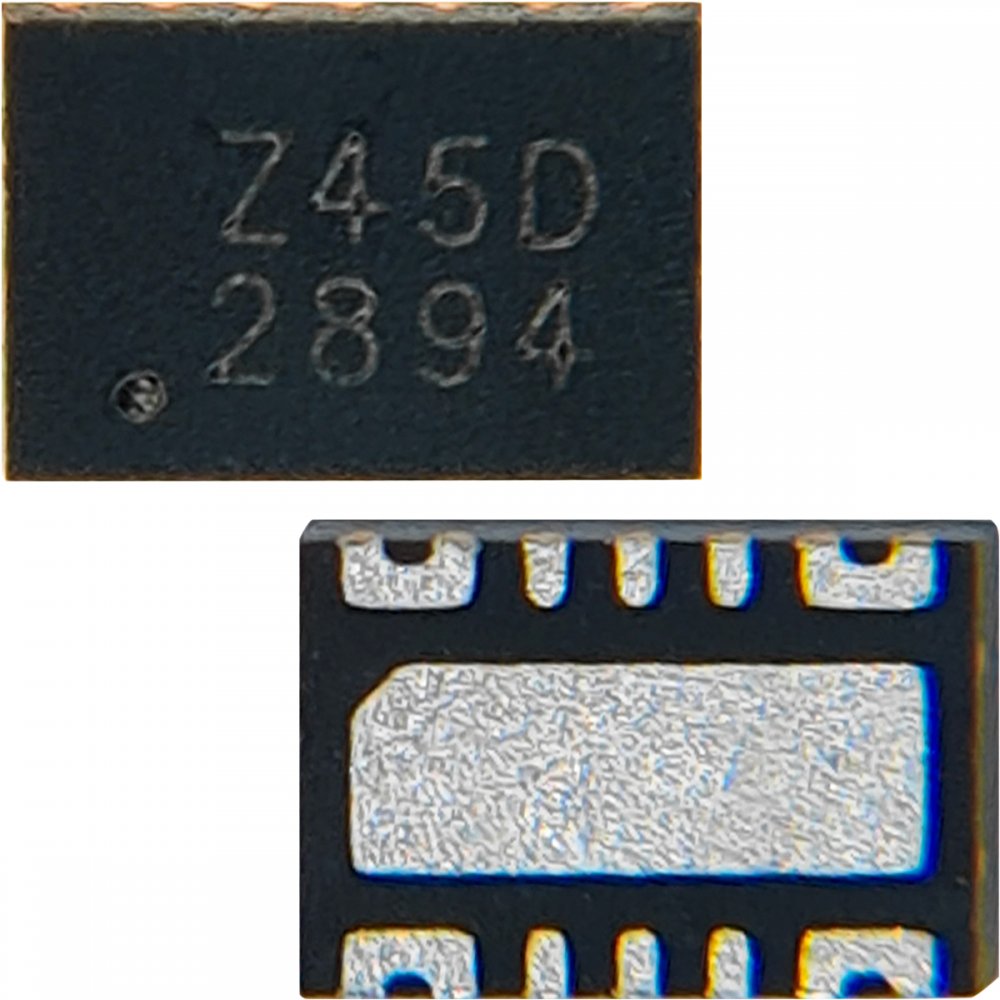

marcação de lote no componente é Z45D 2894

G2894KD1U - Global Mixed-Mode Technology

clique para ampliar

Você está vendo fotos reais do produto

em estoque, envio imediato

R$ 26,00

à vista no Pix ou Boleto

ou R$ 26,49 em 1x no cartão (via site)

ou R$ 27,96 no cartão em até 10x sem juros (apenas na loja física)

R$ 26,00

à vista no Pix ou Boleto

R$ 26,49
em 1x no cartão (via site)

R$ 27,96 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem comercial

Garantia:

3 meses direto com a Net Computadores

NCM:

85423939

R$ 26,00

à vista no pix

Comprar

Condição:
Novo em embalagem comercial

Garantia:
3 meses direto com a Net Computadores

NCM: 85423939

Cotação PJ mais de uma unidade

Indicar G2894KD1U

G2894KD1U Ci 2894 G2894 interruptor de carga load switch TDFN2X3-14
marcação de lote no componente é Z45D 2894

Condição de G2894KD1U: Novo em embalagem comercial

Garantia de G2894KD1U: 3 meses direto com a Net Computadores

O G2894KD1U é um componente eletrônico fabricado pela Global Mixed-mode Technology (GMT). Ele funciona primariamente como um Load Switch (interruptor de carga) de alta performance, muito comum em placas-mãe de notebooks e dispositivos portáteis para gerenciar a distribuição de energia.
Este componente é vital em circuitos de Power Sequencing. Ele decide quando setores específicos da placa (como memórias, portas USB ou periféricos) devem receber energia após o botão de power ser pressionado.

Principais Características
Função: Dual Channel Load Switch (Interruptor de carga de canal duplo).

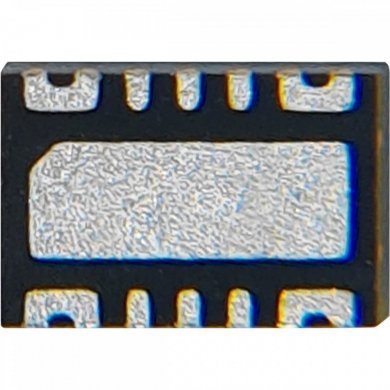

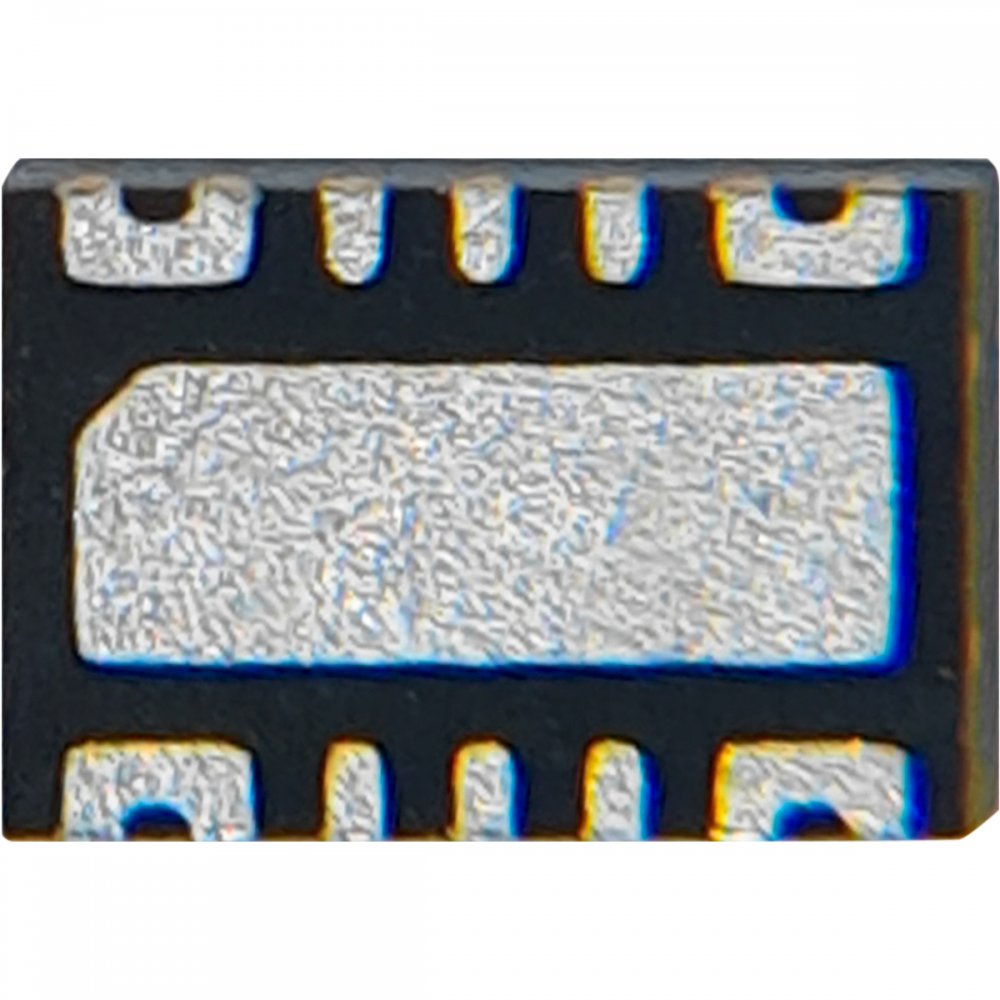

Encapsulamento: TDFN2X3-14 (um pacote compacto de 14 pinos com pad térmico).
Faixa de Tensão de Entrada VIN: Geralmente opera entre 0.8V e 5.5V.
Resistência Interna RDSon: Extremamente baixa, aproximadamente 16m, o que minimiza a queda de tensão e o aquecimento.
Corrente Contínua: Suporta cerca de 6A por canal.
Descarga Rápida (QOD): Possui um resistor interno para descarregar a saída rapidamente quando o switch é desligado, evitando tensões residuais.
Pinagem Comum (Referência TDFN-14)

Embora a pinagem exata deva ser confirmada no esquema elétrico do seu aparelho, a configuração padrão para esta série da GMT costuma ser:
VIN1 / VIN2: Entradas de alimentação.
VBIAS: Tensão de polarização interna (geralmente 5V).
EN1 / EN2: Pinos de habilitação (Enable) para ligar/desligar cada canal independentemente.
VOUT1 / VOUT2: Saídas de carga.
CT1 / CT2: Pinos para ajuste do Slew Rate (tempo de subida) via capacitor externo, evitando picos de corrente (inrush current).

Maiores detalhes de G2894KD1U no site do fabricante:

Tags de G2894KD1U: Z45D 2894, G2275AM51D, APL3528QBI-TRG, AP22908, GA217RB1U, TPS22913B, 06016-01760800, Global Mixed-Mode Technology
