G509H25RT11G 5x Ci 509UK USB Power Switch controlador de corrente USB

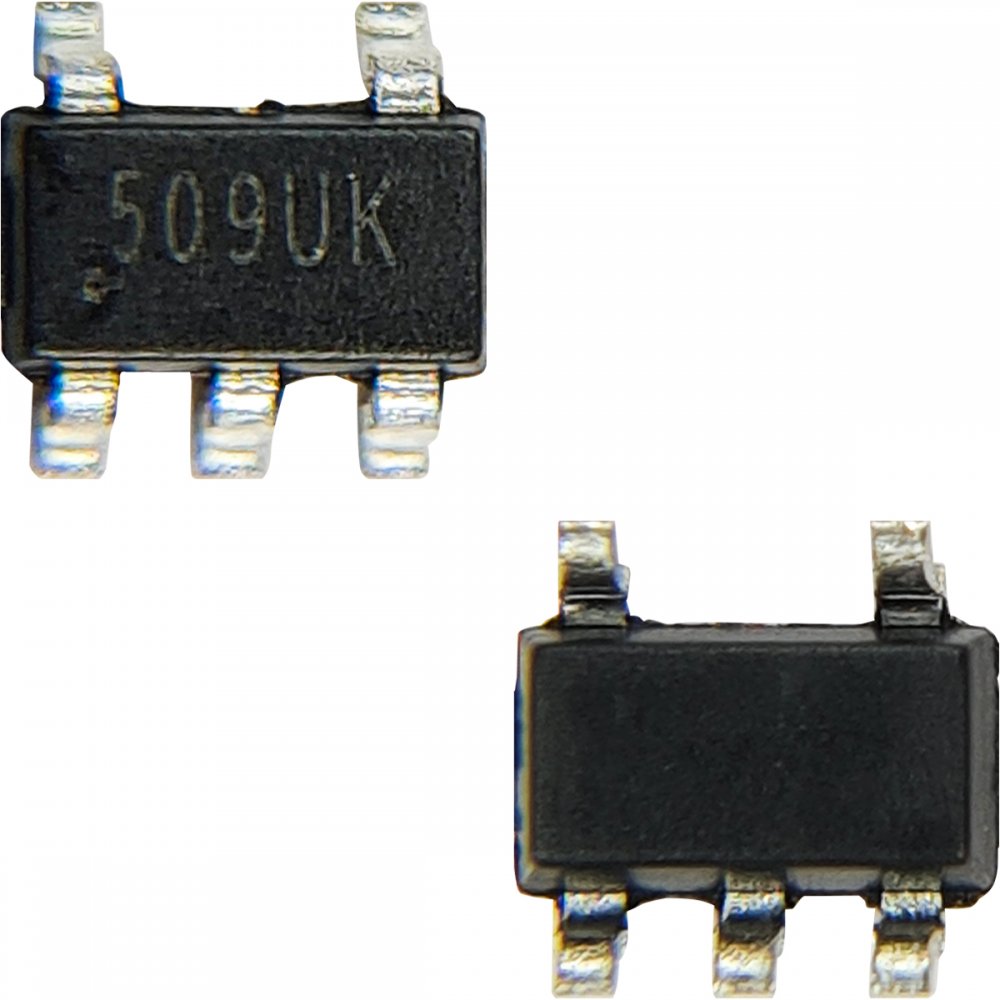

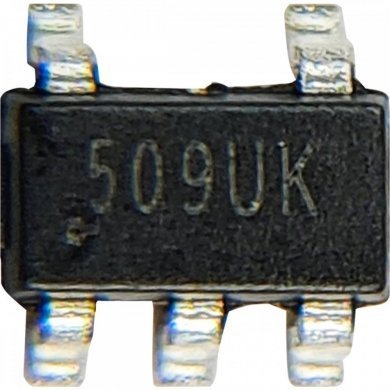

SOT-23-5, marcação de lote no componente é: 509UK

G509H25RT11G - Global Mixed-Mode Technology

G509H25RT11G 5x Ci 509UK USB Power Switch controlador de corrente USB

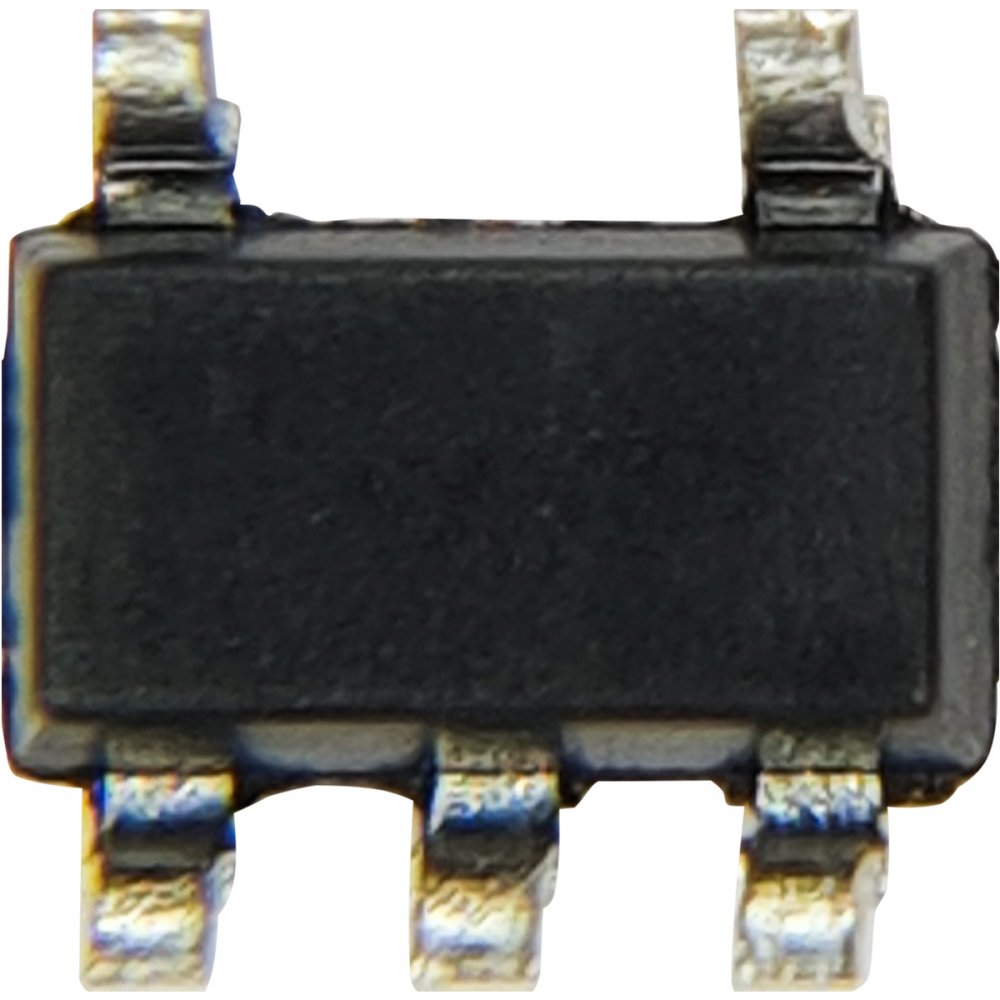

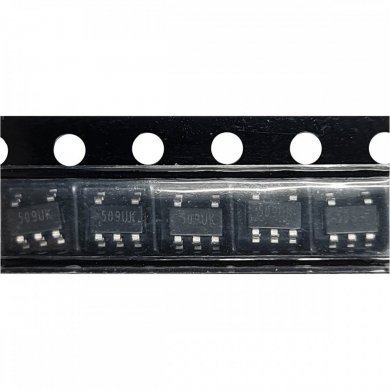

Você está vendo fotos reais do produto

5x Ci 509UK USB Power Switch controlador de corrente USB

em estoque, envio imediato

R$ 55,00

à vista no Pix ou Boleto

ou R$ 57,89 em 1x no cartão (via site)

ou R$ 61,11 no cartão em até 10x sem juros (apenas na loja física)

R$ 55,00

à vista no Pix ou Boleto

R$ 57,89
em 1x no cartão (via site)

R$ 61,11 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem comercial

Garantia:

3 meses direto com a Net Computadores

NCM:

85423939

R$ 55,00

à vista no pix

Comprar

Condição:
Novo em embalagem comercial

Garantia:
3 meses direto com a Net Computadores

NCM: 85423939

Cotação PJ mais de uma unidade

Indicar G509H25RT11G

G509H25RT11G 5x Ci 509UK USB Power Switch controlador de corrente USB
SOT-23-5, marcação de lote no componente é: 509UK

Condição de G509H25RT11G: Novo em embalagem comercial

Garantia de G509H25RT11G: 3 meses direto com a Net Computadores

Outros PNs para este item: 509UK

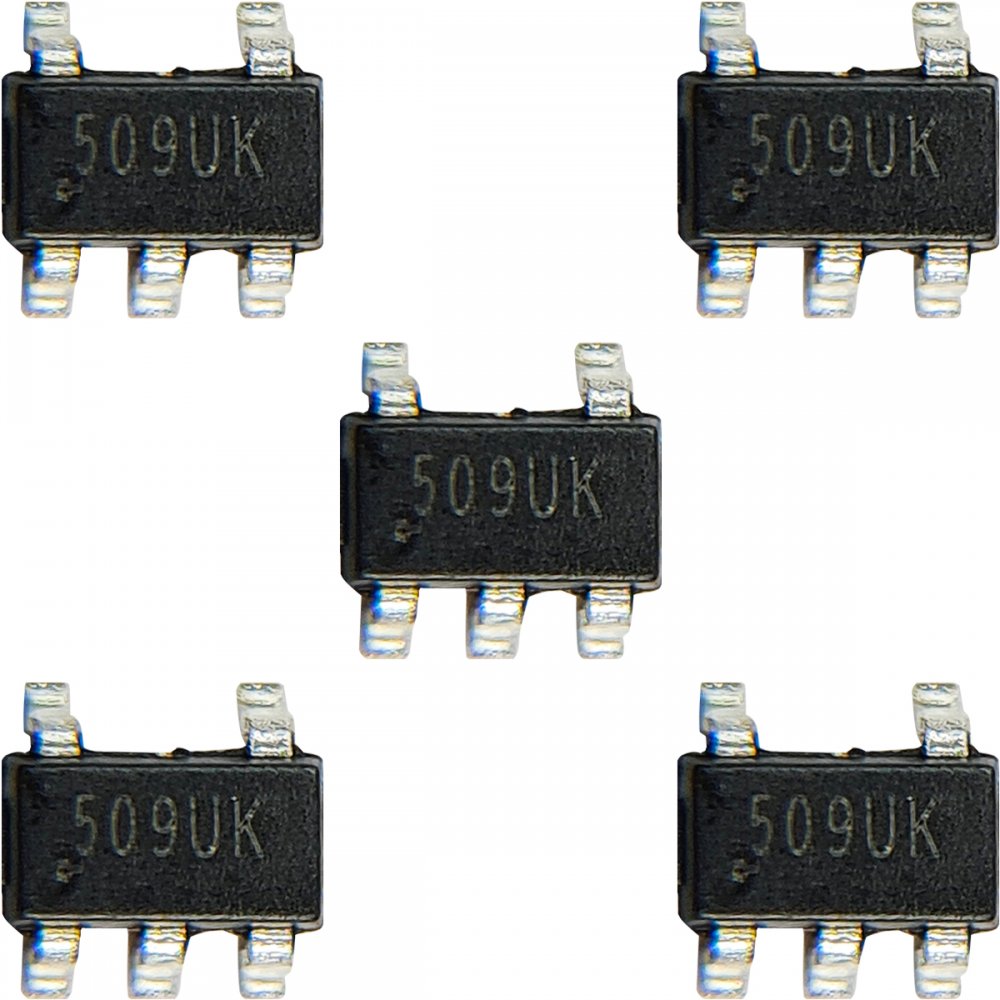

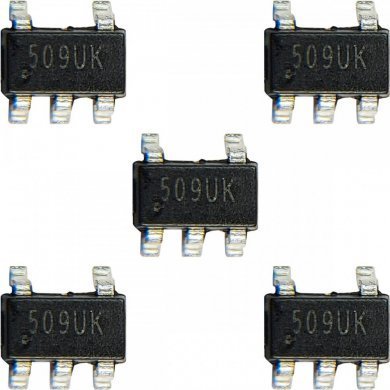

5x unidades
Circuito integrado USB Power Switch com função de controlador de corrente em portas USB
Encapsulamento: SOT-23-5
Fabricante: Global Mixed-mode Technology (GMT)

O G509H25RT11G é um circuito integrado fabricado pela Global Mixed-mode Technology (GMT). Ele pertence à série G509, que consiste em chaves de potência USB (USB Power Switches) projetadas para proteção e gerenciamento de energia em portas de periféricos.

1. Função Principal
Este componente atua como um interruptor inteligente para trilhos de alimentação (geralmente 5V). Ele permite que o sistema ligue/desligue a energia de uma porta USB ou periférico, oferecendo proteção contra curto-circuito e sobrecarga de corrente.

2. Especificações Técnicas (Série G509)

Tensão de Operação: Geralmente entre 2.7V e 5.5V.
Resistência Interna: Aproximadamente 67m (baixa resistência para evitar perda de energia e aquecimento).
Tempo de Resposta Rápido: Protege o sistema em cerca de 1.5s em caso de sobrecorrente severa.
Pino Flag (OC): Possui uma saída de sinal (Open-Drain) que avisa o processador principal se houver uma falha ou sobrecarga na porta.
Corrente de Saída: O 25 no código geralmente indica o limite de corrente de 2.5A, ideal para portas USB 3.0 ou carregamento rápido.

3. Pinagem Comum (Encapsulamento SOT-23-5)

Pino	Nome	Função
1	VOUT	Saída de tensão comutada
2	GND	Terra (Ground)
3	OC	Flag de sobrecorrente (avisa erro)
4	EN	Habilitação (Enable) - Liga/Desliga o chip
5	VIN	Entrada de alimentação

Tags de G509H25RT11G: ASUS USB POWER SW G509H25RT11G, 06016-016218RR, Global Mixed-Mode Technology

G509H25RT11G 5x Ci 509UK USB Power Switch controlador de corrente USB SOT-23-5, marcação de lote no componente é: 509UK

Condição de G509H25RT11G:
Novo em embalagem comercial

Garantia de G509H25RT11G:
3 meses direto com a Net Computadores

Outros PNs para este componente: 509UK

Tensão de Operação: Geralmente entre 2.7V e 5.5V.
Resistência Interna: Aproximadamente 67m (baixa resistência para evitar perda de energia e aquecimento).
Tempo de Resposta Rápido: Protege o sistema em cerca de 1.5s em caso de sobrecorrente severa.
Pino Flag (OC): Possui uma saída de sinal (Open-Drain) que avisa o processador principal se houver uma falha ou sobrecarga na porta.
Corrente de Saída: O 25 no código geralmente indica o limite de corrente de 2.5A, ideal para portas USB 3.0 ou carregamento rápido.

3. Pinagem Comum (Encapsulamento SOT-23-5)

Pino	Nome	Função
1	VOUT	Saída de tensão comutada
2	GND	Terra (Ground)
3	OC	Flag de sobrecorrente (avisa erro)
4	EN	Habilitação (Enable) - Liga/Desliga o chip
5	VIN	Entrada de alimentação
