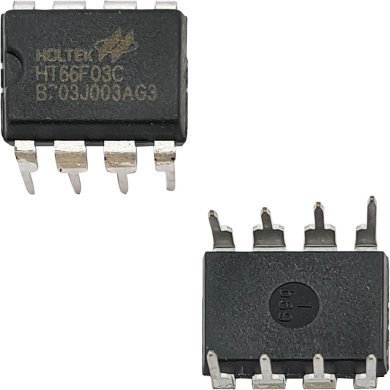

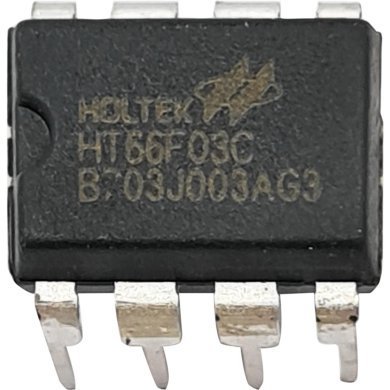

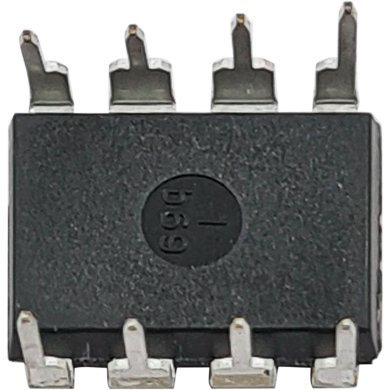

HT66F03C 5x Ci MCU Microcontrolador Holtek 8bit com EEPROM DIP8
Condição de HT66F03C:
Novo em embalagem comercial
Garantia de HT66F03C:
3 meses direto com a Net Computadores

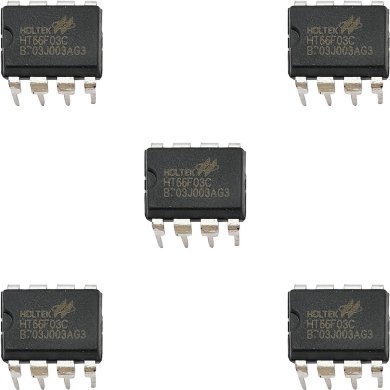

5x unidades
Ci MCU Microcontrolador Holtek 8bit com EEPROM
Encapsulamento: DIP8
Microcontrolador de 8 bits com memória flash aprimorada e encapsulamento compacto, com EEPROM.
Resumo por CLAUDE IA:
HT66F03C Microcontrolador Holtek 8-bit
O HT66F03C é um microcontrolador (MCU) de 8 bits da série Holtek Small Package Enhanced Flash Type, voltado para aplicações de controle embarcado de baixo custo.
Núcleo e memória
É um microcontrolador RISC de 8 bits de alto desempenho do tipo Flash Memory, oferecendo ao usuário a conveniência de recursos de multiprogramação da memória Flash. A memória de programa tem capacidade de 1K14 bits (a versão HT66F03; o HT66F04, irmão de memória maior, tem 2K15 bits). A memória RAM de dados é de 648 bits e a capacidade da memória EEPROM de dados é de 648 bits para esta série de dispositivos - ou seja, 64 bytes de RAM e 64 bytes de EEPROM não-volátil.
Velocidade de operação
O clock da CPU pode chegar a 8 MHz (2.2V~5.5V), 12 MHz (2.7V~5.5V) ou até 20 MHz (4.5V~5.5V), dependendo da tensão de alimentação. Instruções são executadas em ciclo único ou duplo, num total de 63 instruções poderosas.
Osciladores disponíveis
O dispositivo oferece cinco opções de osciladores: cristal externo de alta velocidade (HXT), RC externo (ERC), RC interno de alta velocidade (HIRC) sem necessidade de componentes externos, cristal externo de 32.768kHz (LXT) e RC interno de 32kHz (LIRC) - também sem componentes externos. Isso dá flexibilidade para balancear desempenho x consumo
Periféricos principais
-
ADC: conversor A/D multi-canal de 12 bits
-
Comparador analógico integrado
-
Timers: Módulos Timer flexíveis (CTM/STM) para medição de tempo, captura de pulso, saída de comparação e geração de PWM
-
I/O: até 8 linhas de I/O bidirecionais (Porta A, PA0-PA7)
-
Proteções: Watchdog Timer interno, Reset de Baixa Tensão (LVR) e Detector de Baixa Tensão (LVD)
-
Modos de operação: NORMAL, SLOW, IDLE0/1, SLEEP0/1 - para economia de energi
Recursos da CPU
- Tensão de operação:
fSYS 8MHz : 2,2V~5,5V; fSYS 12MHz: 2,7V~5,5V; fSYS
20MHz :
4,5V ~5,5V
- Ciclo de instrução de até 0,2 s com clock do sistema de 20 MHz em VDD 5 V
- Funções de desligamento e ativação para reduzir o consumo de energia.
- Cinco osciladores:
Cristal externo de alta velocidade;
Cristal externo de 32,768 kHz;
RC externo
- Alta velocidade interna (sem componentes externos)
- 32 kHz interno (sem componentes externos).
- Operação em múltiplos modos: NORMAL, LENTO, OCIOSO e SUSPENSÃO.
- Oscilador interno totalmente integrado de 4 MHz, 8 MHz e 12 MHz, sem necessidade de componentes externos.
- Todas as instruções são executadas em um ou dois ciclos de instrução.
- Leia as instruções da tabela
- 63 instruções poderosas
- Até 8 níveis de aninhamento de sub-rotinas
- Instrução de manipulação de bits
Características periféricas
- Memória Flash de Programa: 1Kx14 ~ 2Kx15
- Memória RAM: 64x8 ~ 96x8
- Memória EEPROM: 64x8
- Função Watchdog Timer
- Até 8 linhas de E/S bidirecionais
- Linha de interrupção externa compartilhada com o pino de E/S
- Módulo de temporizador múltiplo para funções de medição de tempo, captura de entrada, comparação de saída, saída PWM ou saída de pulso único.
- Função comparadora
- Funções de base de tempo dupla para geração de sinais de interrupção de tempo fixo
- Função de reinicialização por baixa tensão
- Função de detecção de baixa tensão
- Conversor A/D multicanal com resolução de 12 bits
Maiores detalhes de HT66F03C no site do fabricante:
https://www.holtek.com/page/index
