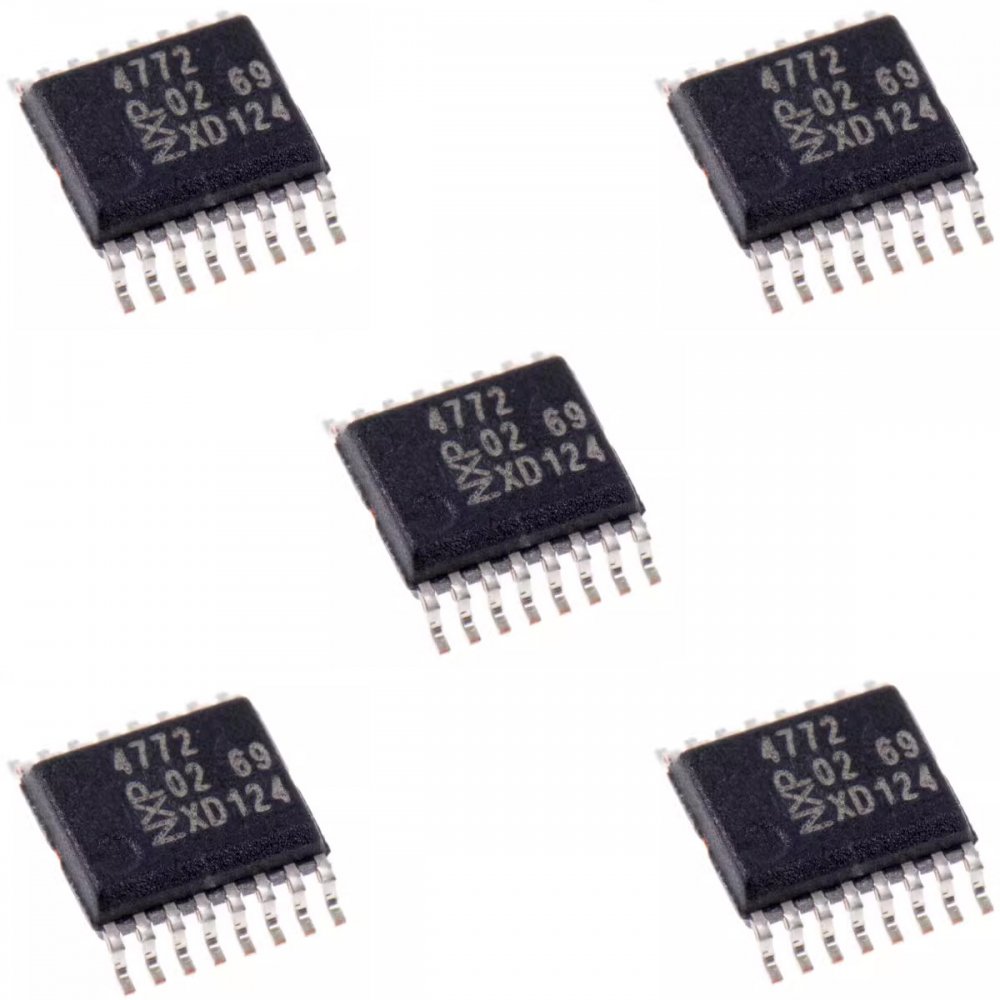

IP4772CZ16 5x ci iP4772 interface VGA buffer integrado PDSO16

Kit com 5 unidades

IP4772CZ16 5x ci iP4772 interface VGA buffer integrado PDSO16

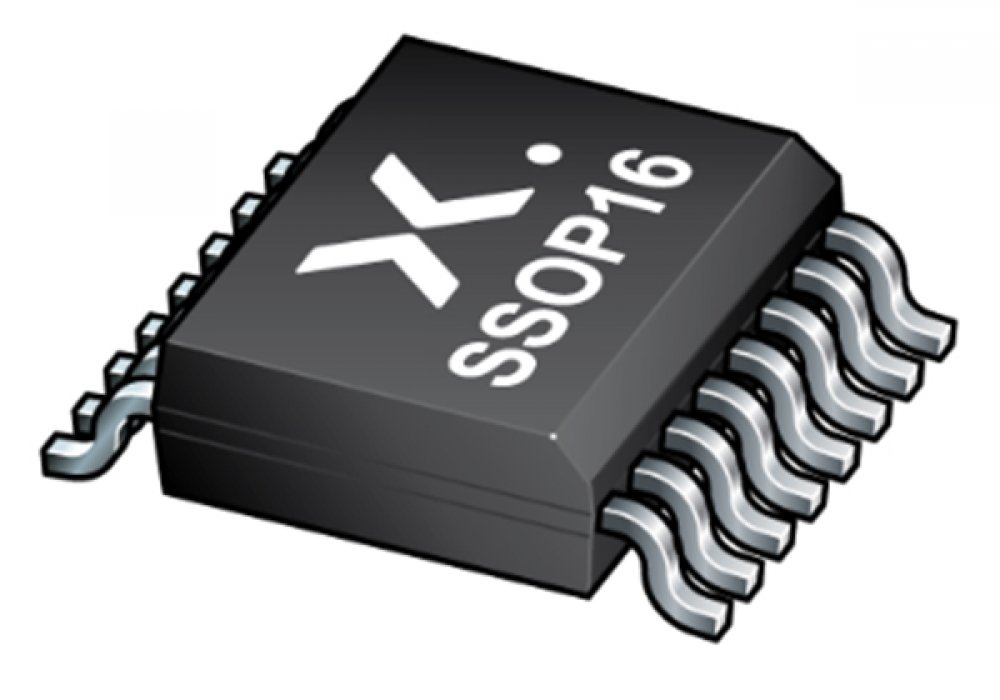

*As imagens podem ser ilustrativas

5x ci iP4772 interface VGA buffer integrado PDSO16

em estoque, envio imediato

R$ 20,00

à vista no Pix ou Boleto

ou R$ 21,05 em 1x no cartão (via site)

ou R$ 22,22 no cartão em até 10x sem juros (apenas na loja física)

R$ 20,00

à vista no Pix ou Boleto

R$ 21,05
em 1x no cartão (via site)

R$ 22,22 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem antiestática

Garantia:

3 meses direto com a Net Computadores

NCM:

85423120

R$ 20,00

à vista no pix

Comprar

Condição:
Novo em embalagem antiestática

Garantia:
3 meses direto com a Net Computadores

NCM: 85423120

Cotação PJ mais de uma unidade

Indicar IP4772CZ16

IP4772CZ16 5x ci iP4772 interface VGA buffer integrado PDSO16
Kit com 5 unidades

Condição de IP4772CZ16: Novo em embalagem antiestática

Garantia de IP4772CZ16: 3 meses direto com a Net Computadores

Outros PNs para este item: IP4772

O IP4770CZ16, IP4771CZ16, IP4772CZ16 é conectado entre a interface VGA/DVI e o controlador gráfico de vídeo e inclui deslocamento de nível para os sinais DDC, buffer para as linhas SYNC, bem como diodos de proteção ESD de alto nível para as linhas de sinal RGB.

As funções de deslocamento de nível são necessárias quando o controlador DDC opera com uma tensão de alimentação inferior à do monitor. Para usar esta função de deslocamento de nível, as portas dos dois MOSFETs de canal N precisam ser conectadas ao trilho de alimentação dos transceptores DDC.

O buffer para os sinais SYNC é fornecido por dois buffers não inversores, que aceitam níveis de entrada TTL e os convertem em níveis de saída compatíveis com CMOS entre os pinos V CC(SYNC) e GND.
O IP4770CZ16 e o IP4771CZ16 contêm os antigos resistores de terminação externa, que normalmente são necessários para as linhas HSYNC e VSYNC da interface de vídeo:

IP4770CZ16: sincronização R 55
IP4771CZ16: sincronização R 65
IP4772CZ16: R sync 10 para permitir a terminação das linhas SYNC

Todas as E/S RGB são protegidas por uma configuração especial de diodo que oferece uma capacitância de linha baixa de 4 pF (máximo) apenas para fornecer proteção aos componentes a jusante para tensões ESD de até 8 kV de descarga de contato, de acordo com o padrão IEC 61000-4-2, nível 4.

Características e benefícios

Proteção ESD de alto nível integrada, buffer, correspondência de impedância de sinal SYNC e mudança de nível
Conexões de terminais com diodos de fixação trilho-trilho integrados com proteção ESD a jusante de 8 kV de acordo com IEC 61000-4-2, padrão de nível 4
Proteção antirrefluxo em linhas DDC
Drivers para linhas HSYNC e VSYNC
FETs de canal N de deslocamento de nível bidirecional disponíveis para canais de relógio DDC e dados DDC
Resistores de casamento de impedância integrados em linhas SYNC
Capacitância de linha < 4 pF por canal
Embalagem sem chumbo e compatível com RoHS

Aplicações

Para encerrar e armazenar canais em buffer, reduzir EMI/RFI e fornecer proteção ESD a jusante para:
- Interfaces VGA incluindo canais DDC
- PCs de mesa e notebooks
- Placas gráficas
- Decodificadores

Maiores detalhes de IP4772CZ16 no site do fabricante:
https://www.nexperia.com/product/IP4772CZ16
