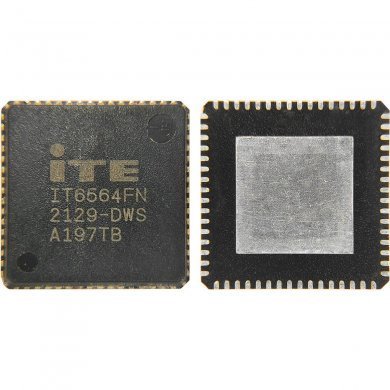

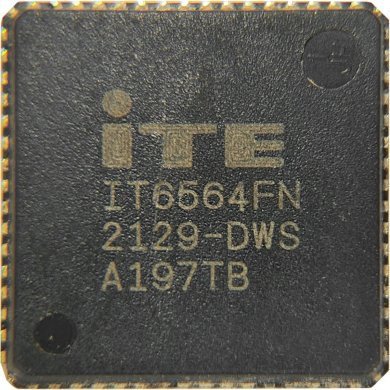

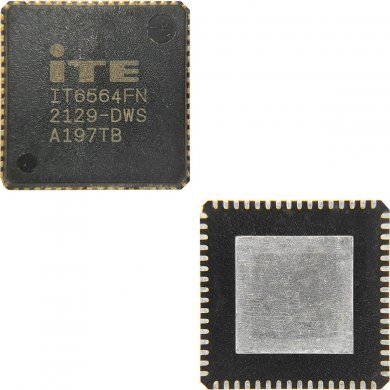

IT6564FN Ci ITE IT6564FN conversor DP 1.2 para HDMI 2.0/VGA 9x9mm encapsulamento QFN64
Condição de IT6564FN:
Novo em embalagem antiestática
Garantia de IT6564FN:
3 meses direto com a Net Computadores
Circuito integrado ITE IT6564FN conversor DP 1.2 para HDMI 2.0/VGA 9x9mm

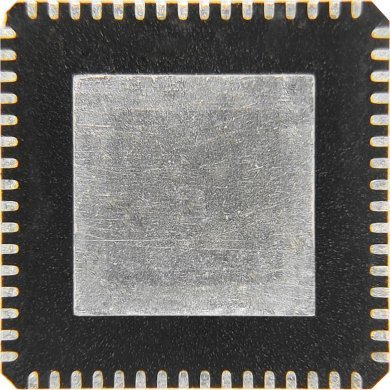

Encapsulamento: QFN64
IT6564: Conversor de DisplayPort 1.2 para HDMI 2.0/VGA de 4 pistas em um único chip com microcontrolador integrado.
O IT6564FN é um conversor DisplayPort para HDMI e VGA de alto desempenho, integrado em um único chip. Combinando um receptor DisplayPort, um transmissor HDMI e três DACs, o IT6564FN suporta entrada DisplayPort e saída HDMI/VGA por meio de sua função de conversão.
O receptor DisplayPort integrado é totalmente compatível com as especificações DisplayPort 1.2a e HDCP 1.3/2.2. Com configuração HBR2 (High-Bit-Rate 2) de 4 vias, o receptor DP suporta resoluções VESA de até WUXGA (1920 x 1200 a 120 Hz) ou WQXGA (2560 x 1600 RB a 120 Hz) ou resoluções CEA de até 1080p a 120 Hz ou 4K x 2K a 60 Hz. Este receptor DisplayPort também suporta MCCS via canal AUX.
O transmissor HDMI integrado é um transmissor HDMI 2.0 de alto desempenho, totalmente compatível com HDMI 2.0, HDCP 1.4/2.2 e retrocompatível com as especificações DVI 1.0. Este transmissor HDMI suporta profundidade de cor de até 36 bits (12 bits/cor) e garante a transmissão robusta de conteúdo de vídeo não comprimido de alta qualidade. Além dos diversos formatos de saída de vídeo suportados, este transmissor HDMI também suporta áudio digital de 8 canais, com taxa de amostragem de até 192 kHz e tamanho de amostra de até 24 bits, e áudio HBR.
Os três DACs integrados podem suportar cores de 8 bits cada, com uma taxa de transferência de 200 MSPS.
Com microcontrolador (MCU) e memória Flash integrados, o IT6564FN é fácil de programar através da interface ISP ou do canal DP AUX. Os clientes não precisam de memória Flash e microcontrolador externos, o que reduz o custo da lista de materiais e o tamanho da placa.
Cada IT6564FN vem pré-programado com uma chave HDCP exclusiva, em conformidade com os padrões 1.3/2.2 (Emenda para DisplayPort, revisão 1.0) e HDCP 1.4/2.2 (HDMI), garantindo a transmissão segura de conteúdo de alta definição. Os usuários do IT6564FN não precisam adquirir chaves HDCP ou ROMs adicionais.
Características (Receptor DisplayPort)
- Compatibilidade com a especificação DisplayPort V1.2a com taxas de dados de 1,62/2,7/5,4 Gbps (baixa taxa de bits/alta taxa de bits/alta taxa de bits 2).
- Suporta configurações flexíveis de 1/2/4 pistas; Suporte total à taxa de dados de 21,6 Gbps (4 pistas a 5,4 Gbps)
- Suporte DPCD Rev.1.2
- Suporte ao transporte de metadados para HDR (High Dynamic Range) estático.
- Suporte a HDCP 1.3/2.2 com chave HDCP incorporada.
- Suporte a MCCS via AUX
- Suporte para exibição 3D de campos/molduras esquerda/direita.
- Suporte a Spread Spectrum com spread de até 0,5% para reduzir a EMI.
- Conversão bidirecional de espaço de cores (CSC) entre os espaços de cores RGB e YCbCr com coeficientes programáveis.
- Suporta áudio LPCM I2S não comprimido de 8 canais com taxas de amostragem de 32 a 192 kHz e tamanhos de amostra de 16 a 24 bits, além de áudio HBR.
- Detecção automática de perda de sinal para gerenciamento de links
- Gerenciamento de energia inteligente e programável
- Incorporação de dois blocos de RAM EDID para reduzir o custo da lista de materiais.
- Compatibilidade com dispositivos de origem somente DP ou DP++
Características (Transmissor HDMI)
- Transmissor HDMI de canal único
- Compatível com as especificações HDMI 2.0b, HDCP 1.4/2.2 e DVI 1.0.
- Suporta velocidades de link de até 6,0 Gbps (frequência de clock do link de 600 MHz).
- Suporta áudio LPCM I2S não comprimido de 8 canais com taxas de amostragem de 32 a 192 kHz e tamanhos de amostra de 16 a 24 bits, além de HBR.
- Suporte ao pacote de metadados Gamut para High Dynamic Range (HDR)
- As terminações de fonte TMDS programáveis por software e autocalibradas proporcionam uma qualidade de sinal de fonte ideal.
- Corrente de saída HDMI programável por software, permitindo ao usuário otimizar o desempenho para sistemas com cabos fixos ou com comprimento de cabo predefinido.
- Chaves HDCP pré-programadas integradas
- Mecanismo HDCP puramente em hardware, aumentando a robustez e a segurança da operação HDCP.
- Monitore a detecção por meio da detecção de conexão a quente e da detecção de terminação do receptor.
- Gerador de padrões completo integrado
- Gerenciamento de energia inteligente e programável
- Apoio à CEC
Características (Recursos do DAC VGA)
- Conversores DAC triplos de 8 bits
- Taxa de transferência de 200 MSPS
- Resultados complementares
- A faixa de corrente de saída do DAC varia de 2 mA a 27 mA.
- Compatível com VESA VSIS V1r2
Características (Características comuns)
- Suporte para formatos de tela VESA até WUXGA (1920 x 1200 a 120 Hz) e WQXGA (2560 x 1600 RB a 120 Hz).
- Suporta resoluções de até 1080P a 120 Hz e formatos de tela CEA de 4K x 2K a 60 Hz.
- Suporte para entrada DP com profundidade de cor de 6/8/10/12 bits
- Suporta profundidade de cor de saída HDMI de 8/10/12 bits.
- Suporta profundidade de cor de saída VGA de até 8 bits.
- Interface de saída de áudio digital com suporte a
- Microcontrolador e memória flash integrados
- Detecção automática de erros de áudio com função de silenciamento suave, evitando ruídos de saída incômodos causados por erros de áudio ou desconexão a quente.
- Pacote QFN de 64 pinos (9 mm x 9 mm)
- Em conformidade com a RoHS e livre de halogênios.
Maiores detalhes de IT6564FN no site do fabricante:
https://www.ite.com.tw/en/product/cate1/IT6564
