LM2660MX/NOPB 10x LM2660MX Switching Voltage Regulators Switched SOIC-8

Name: LM2660MX/NOPB 10x LM2660MX Switching Voltage Regulators Switched SOIC-8
Brand: Texas Instruments
SKU: LM2660MX/NOPB
Price: 25.00 BRL
Availability: InStock

100mA switched capacitor voltage converter

clique para ampliar

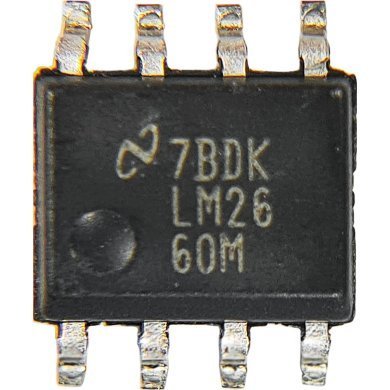

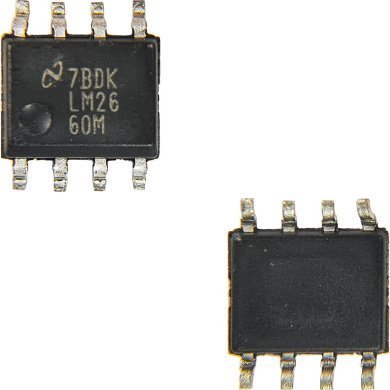

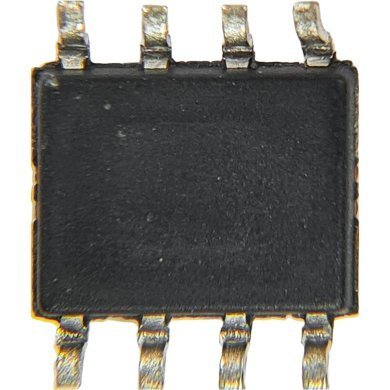

Você está vendo fotos reais do produto

em estoque, envio imediato

R$ 25,00

à vista no Pix ou Boleto

ou R$ 26,32 em 1x no cartão (via site)

ou R$ 27,78 no cartão em até 10x sem juros (apenas na loja física)

R$ 25,00

à vista no Pix ou Boleto

R$ 26,32
em 1x no cartão (via site)

R$ 27,78 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem comercial

Garantia:

3 meses direto com a Net Computadores

NCM:

85423190

R$ 25,00

à vista no pix

Comprar

Condição:
Novo em embalagem comercial

Garantia:
3 meses direto com a Net Computadores

NCM: 85423190

Comprar via
MERCADO LIVRE

Somos MercadoLivre Platinum
Comprar à Vista no MercadoLivre

Cotação PJ mais de uma unidade

Indicar LM2660MX/NOPB

LM2660MX/NOPB 10x LM2660MX Switching Voltage Regulators Switched SOIC-8
100mA switched capacitor voltage converter

Condição de LM2660MX/NOPB: Novo em embalagem comercial

Garantia de LM2660MX/NOPB: 3 meses direto com a Net Computadores

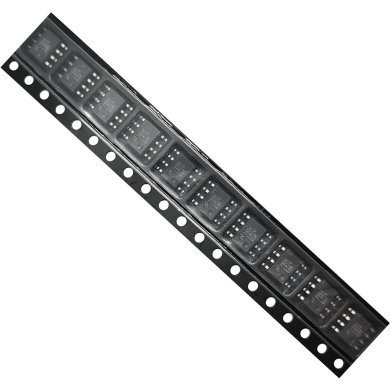

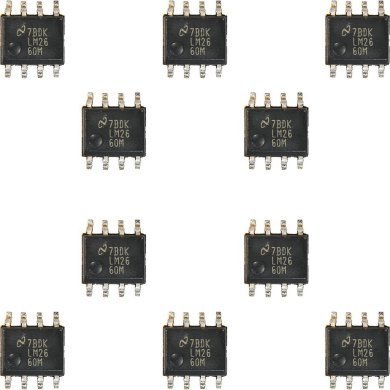

Kit com 10 unidades
LM2660MX Switching Voltage Regulators Switched SOIC-8

Características do LM2660:

Inverte ou duplica a tensão de alimentação de entrada.
6,5 - Resistência de saída típica
Eficiência de conversão típica de 88% a 100 mA
Frequência do oscilador selecionável: 10 kHz/80 kHz
Entrada opcional para oscilador externo

O conversor de tensão CMOS LM2660, com bomba de carga, é um inversor ou dobrador de tensão versátil, não regulado e baseado em capacitores chaveados. Operando com uma ampla faixa de tensão de alimentação de 1,5 V a 5,5 V, o LM2660 utiliza dois capacitores de baixo custo para fornecer 100 mA de corrente de saída, sem o custo, o tamanho e a EMI associados aos conversores baseados em indutores. Com uma corrente de operação de apenas 120 A e eficiência superior a 90% na maioria das cargas, o LM2660 oferece desempenho ideal para sistemas alimentados por bateria. Os dispositivos LM2660 podem ser operados diretamente em paralelo para reduzir a impedância de saída, fornecendo assim mais corrente para uma determinada tensão.

O pino FC (controle de frequência) seleciona entre uma frequência de oscilador nominal de 10 kHz ou 80 kHz. A frequência do oscilador pode ser reduzida adicionando um capacitor externo ao pino OSC. Além disso, o pino OSC pode ser usado para acionar o LM2660 com um clock externo de até 150 kHz. Por meio desses métodos, é possível controlar a frequência de ondulação e os harmônicos da saída.
Além disso, o LM2660 pode ser configurado para dividir uma tensão de entrada positiva precisamente pela metade. Nesse modo, podem ser utilizadas tensões de entrada de até 11 V.

Fabricante: Texas Instruments
Categoria do produto: Reguladores de tensão de comutação

RoHS:
Estilo de montagem: SMD/SMT
Embalagem/Caixa: SOIC-8
Topologia: Aumentar, reduzir, inverter
Tensão de saída: - 1,5 V a - 5,5 V
Corrente de saída: 100 mA
Número de saídas: 1 Saída
Tensão de entrada, mínima: 1,5V
Tensão de entrada máxima: 5,5V
Frequência de comutação: 10 kHz a 80 kHz
Temperatura mínima de funcionamento: - 40C
Temperatura máxima de funcionamento: 85 C
Série: LM2660
Embalagem: Carretel
Embalagem: Fita cortada
Embalagem: MouseReel
Marca: Texas Instruments
Função: Invertendo, Subindo um degrau
Altura: 1,45 mm
Tensão de entrada: 1,5 V a 5,5 V
Comprimento: 4,9 mm
Corrente de alimentação operacional: 1 mA
Pd - Dissipação de energia: 735 mW
Tipo de produto: Reguladores de tensão de comutação

Maiores detalhes de LM2660MX/NOPB no site do fabricante:
https://www.ti.com/lit/ds/symlink/lm2660.pdf?ts=1643232515318&ref_url=https://ww

Tags de LM2660MX/NOPB: LM2660MX/NOPB, LM2660MX, LM2660M, LM2660, 2660, M2660, Switched Capacitor Voltage Converter, CMOS charge-pump voltage converter, regulador de tensao, voltage inverter, inversor de voltagem, CMOS charge pump voltage converter, capacitor inversor, Texas Instruments
