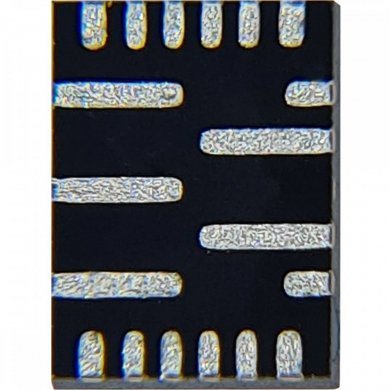

MP2941BGL-Z Ci MP2941B MPPY 2941 conversor Bulk QFN-19

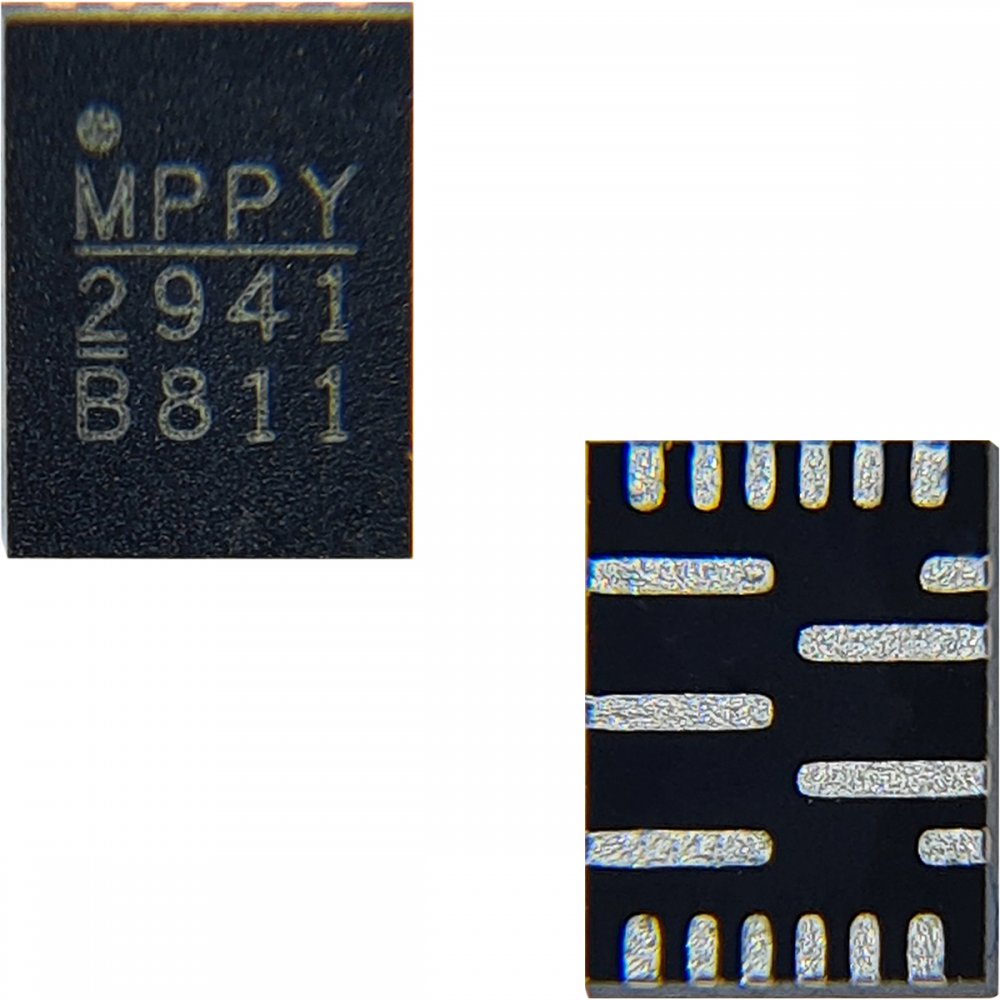

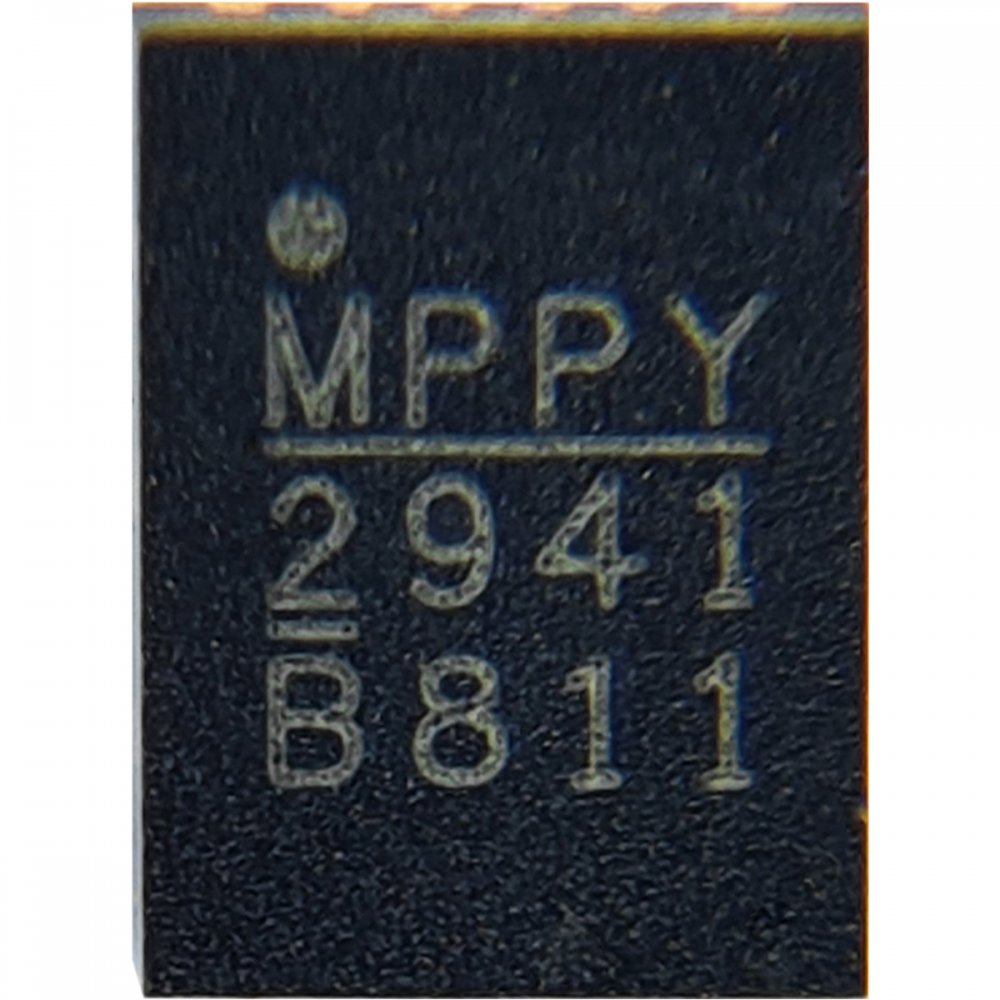

MP2941BGL-Z Ci MP2941B MPPY 2941 conversor Bulk QFN-19 marcação no componente MPPY 2941

Condição de MP2941BGL-Z:
Novo em embalagem comercial

Garantia  de  MP2941BGL-Z:
3 meses direto com a Net Computadores

Outros PNs para este componente:     MP2941BGL-C787-Z

• Função: Conversor Buck Síncrono (Redutor de Tensão).

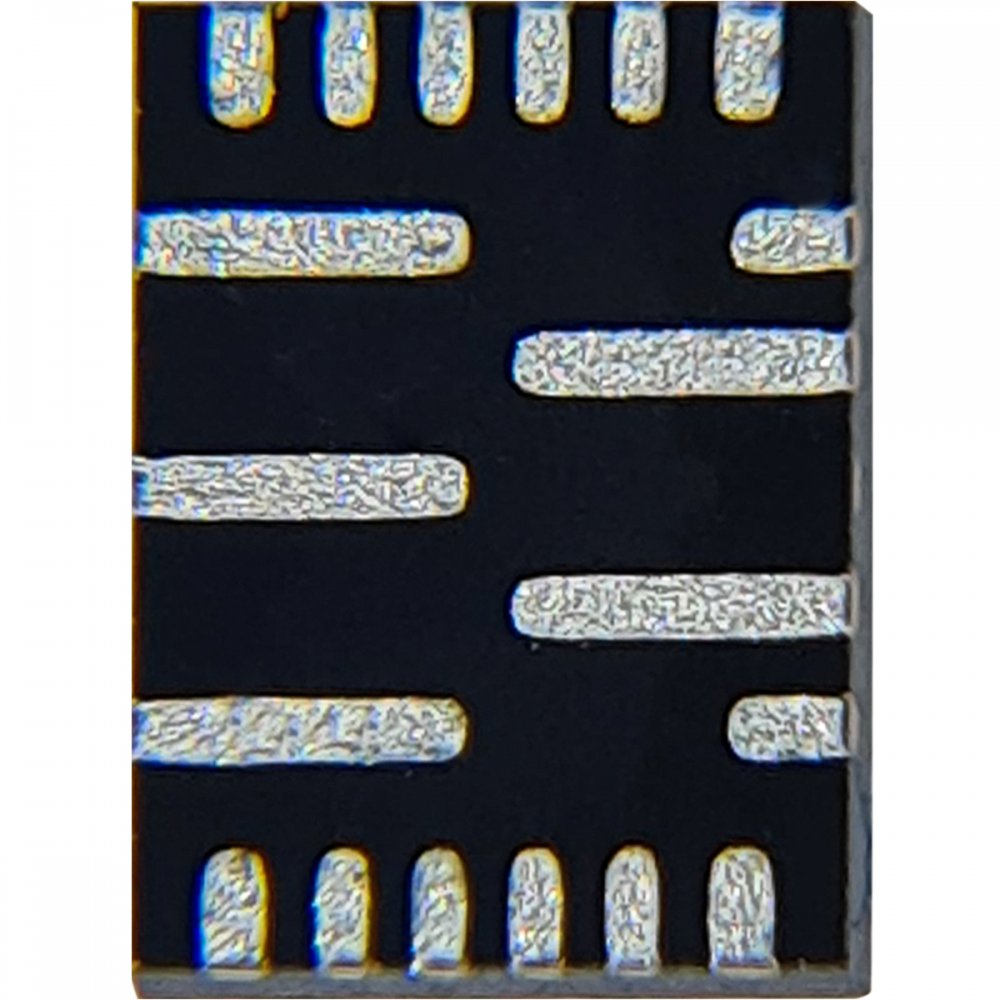

• Encapsulamento: QFN-19 (19 pinos).

• Tensão de Entrada ($V_{IN}$): Opera em uma faixa ampla de 4,5V a 28V (algumas variantes suportam até 24V nominais).

• Capacidade de Corrente: Suporta saídas de até 14A.

• Compatibilidade VID: Possui pinos de controle de 2 bits (VID0, VID1) compatíveis com o padrão Intel VccIN_AUX, permitindo o ajuste dinâmico da tensão de saída conforme a necessidade do processador.




• Frequência Ajustável: A frequência de comutação pode ser configurada através do pino FS, permitindo otimizar o design entre tamanho de componentes e eficiência térmica.

• Proteções Integradas: Inclui proteção contra sobrecorrente (OCP), sobretensão (OVP) e desligamento térmico por excesso de temperatura.

• Controle Digital: Interface para gerenciamento preciso de energia, comum em ambientes de computação de alto desempenho.




• VIN (Pino 2): Entrada de alimentação principal. Requer capacitores de desacoplamento próximos ao pino.

• PGND (Pinos 1, 3, 4): Terra de potência. Deve ser conectado a um plano de terra sólido para dissipação de calor e redução de ruído.

• VID0 / VID1 (Pinos 5, 6): Entradas lógicas para configurar a tensão de saída conforme a tabela VID da Intel.

• EN (Pino 8): Pino de habilitação (Enable). Nível alto liga o regulador; nível baixo desliga.

• PG (Pino 9): Power Good. Saída dreno-aberto que indica se a tensão de saída está dentro da faixa correta.

• SW1 / SW2 (Pinos 11, 12): Nós de comutação conectados aos indutores de saída


Maiores detalhes de MP2941BGL-Z no site do fabricante:
https://www.monolithicpower.com/

Tags de MP2941BGL-Z: ci 2941, MPJG 2941, MP2941BGL-Z, MP2941BGLZ, MP2941BGL-C787-Z, 06018-03240000, MP2941GL, MPS
