MPSA92 30x Transistor MPS A92 PNP de alta voltagem TO-92

300V 500mA

MPSA92 - ON Semiconductor
MPSA92 30x Transistor MPS A92 PNP de alta voltagem TO-92

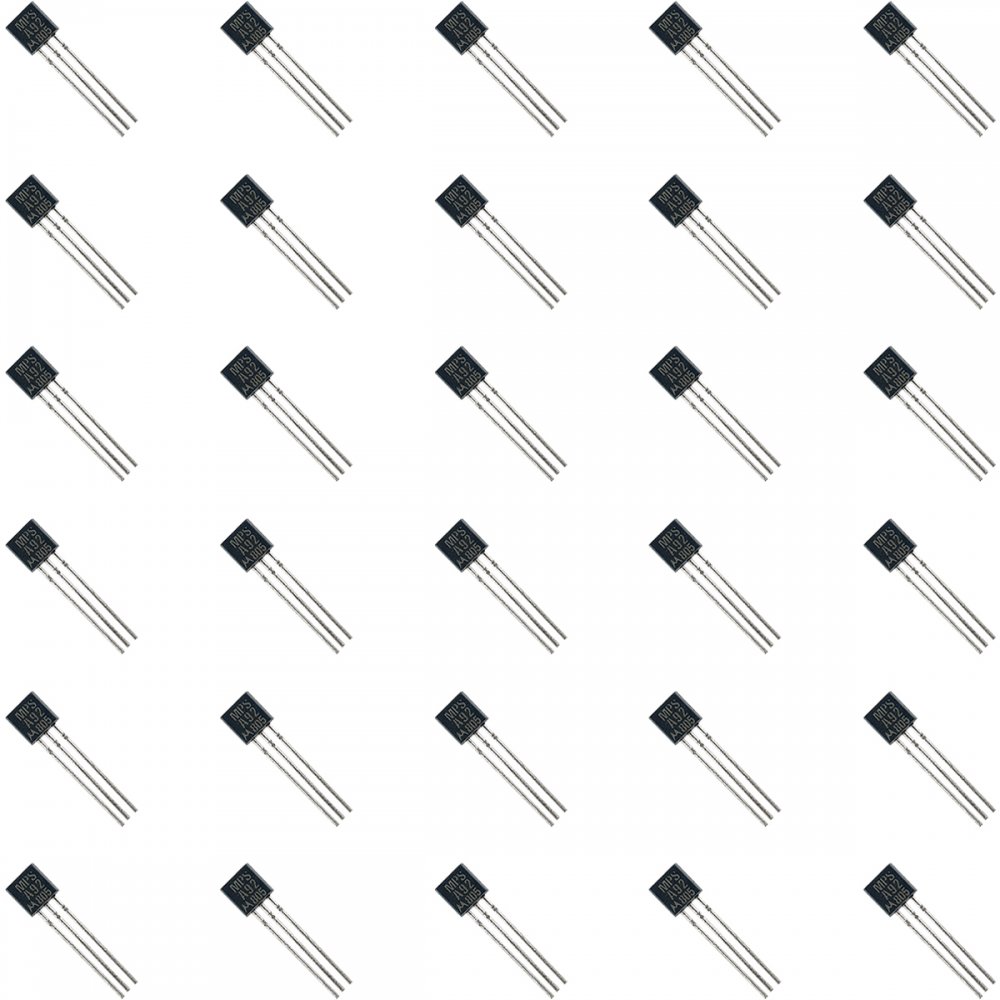

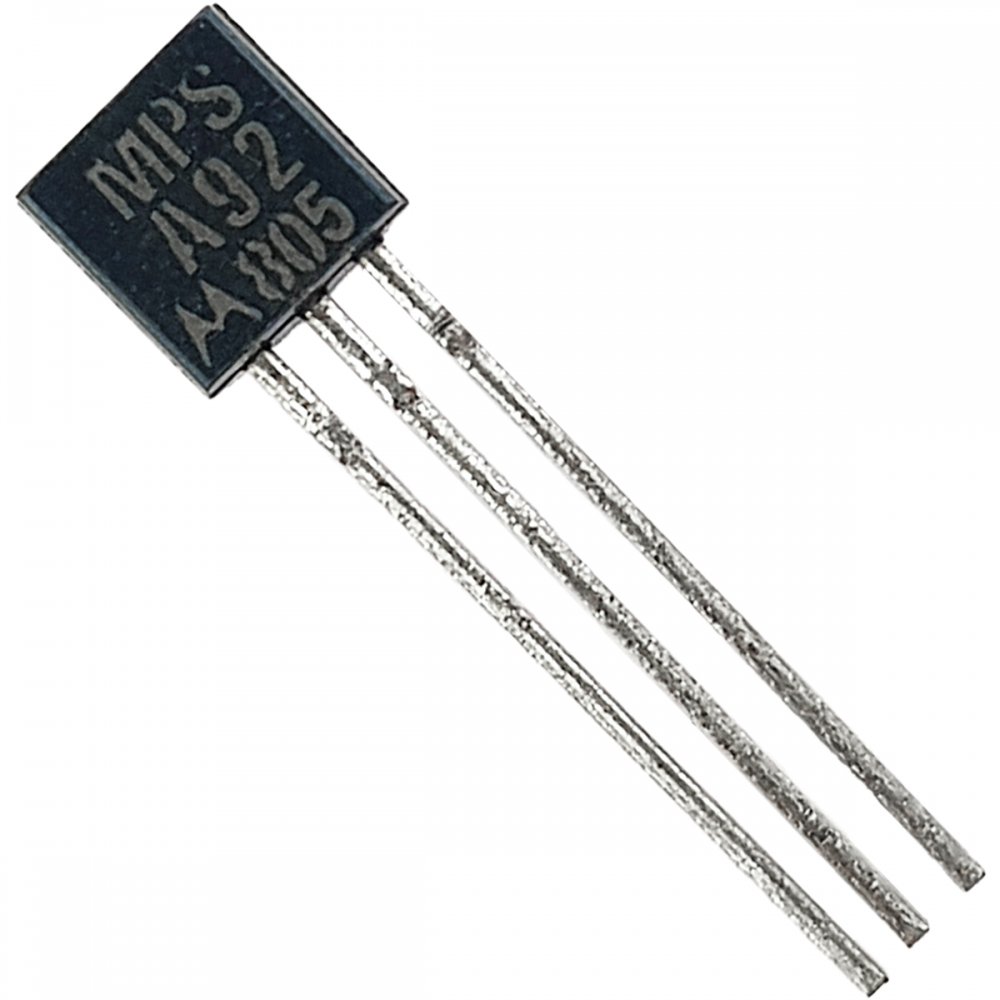

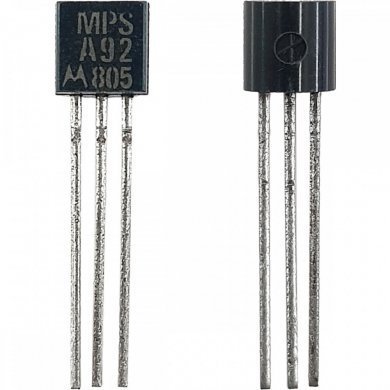

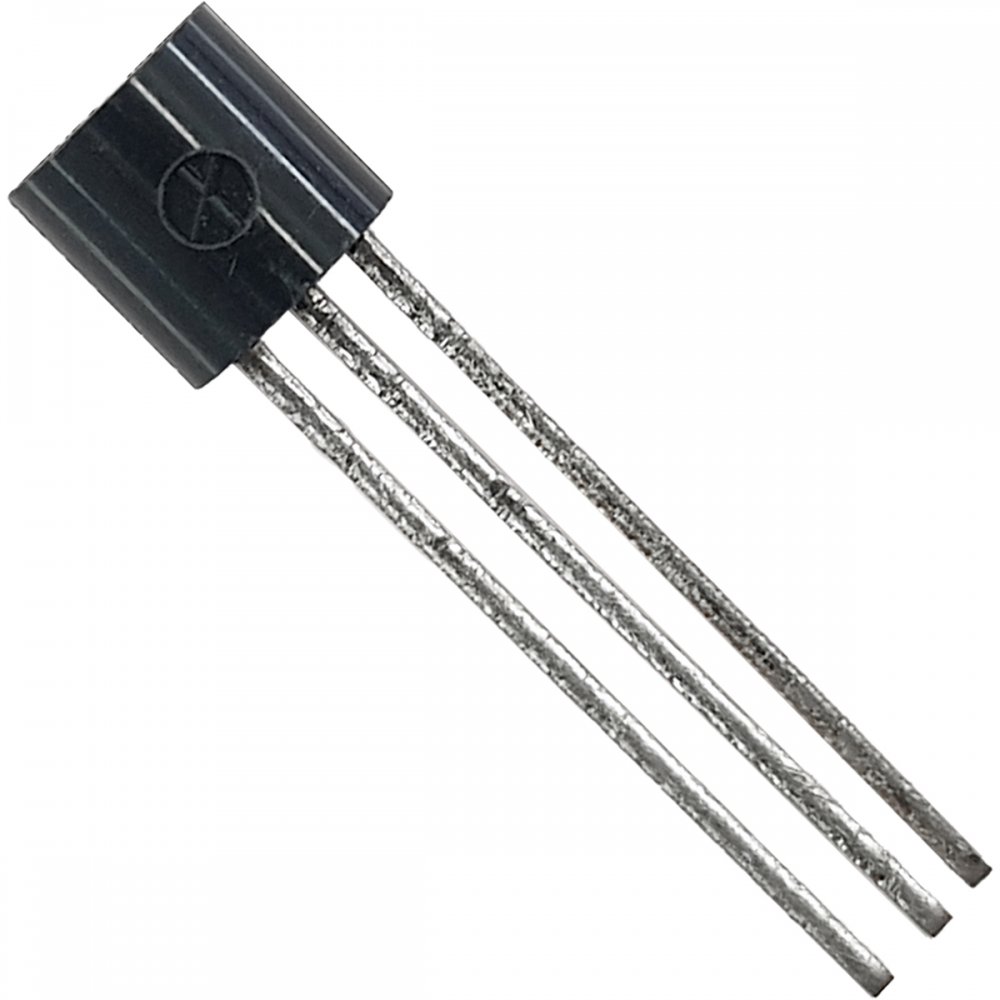

Você está vendo fotos reais do produto
30x Transistor MPS A92 PNP de alta voltagem TO-9230x Transistor MPS A92 PNP de alta voltagem TO-9230x Transistor MPS A92 PNP de alta voltagem TO-9230x Transistor MPS A92 PNP de alta voltagem TO-9230x Transistor MPS A92 PNP de alta voltagem TO-9230x Transistor MPS A92 PNP de alta voltagem TO-92

R$ 10,00

à vista no Pix ou Boleto

ou R$ 10,53 em 1x no cartão (via site)

ou R$ 11,11 no cartão em até 10x sem juros (apenas na loja física)

R$ 10,00

à vista no Pix ou Boleto

R$ 10,53
em 1x no cartão (via site)

R$ 11,11 no cartão
em até 10x sem juros
(apenas na loja física)

Garantia:
3 meses direto com a Net Computadores

NCM:
85423120

R$ 10,00

à vista no pix

Condição:
Novo em embalagem antiestática

Garantia:
3 meses direto com a Net Computadores

NCM: 85423120

Comprar via
MERCADO LIVRE
Somos MercadoLivre Platinum
Comprar à Vista no MercadoLivre
MPSA92 30x Transistor MPS A92 PNP de alta voltagem TO-92
300V 500mA

Condição de MPSA92:    Novo em embalagem antiestática

Garantia  de  MPSA92:     3 meses direto com a Net Computadores



- 30 unidades
- Transistor MPSA92 PNP de uso geral.

MPSA92 é um transistor PNP de alta tensão (Vceo 300 V, Ic 500 mA, hFE 40/200, TO-92), bastante usado em estágios de deflexão, drivers e fontes chaveadas.

Dados Elétricos Principais
  • Tipo: Transistor PNP
  • Vceo (Tensão coletor-emissor): -300 V
  • Vces (Tensão coletor-emissor saturado): -300 V
  • Vcbo (Tensão coletor-base): -300 V
  • Vebo (Tensão emissor-base): -5 V
  • Ic (Corrente de coletor contínua): -500 mA
  • Ptot (Dissipação de potência): 625 mW (a 25 C, encapsulamento TO-92)
  • hFE (Ganho de corrente): 40 a 200 (dependendo da faixa de corrente)
  • fT (Frequência de transição): 50 MHz típica
  • Encapsulamento: TO-92 (geralmente com pinagem E-B-C, olhando de frente para a face plana, mas pode variar conforme fabricante)
Aplicações Típicas
  • Etapas de saída de vídeo e deflexão em televisores antigos.
  • Estágios de driver em fontes chaveadas.
  • Amplificadores de áudio que exigem pares complementares de alta tensão (com MPSA42).
  • Circuitos de alta tensão de uso geral.

Equivalentes diretos (mesmas características principais)
  • Equivalentes diretos (mesmas características principais)
  • KSP92 (PNP, -300 V, -500 mA)
  • 2N6520 (PNP, -300 V, -500 mA)
  • 2N6522 (PNP, -300 V, -500 mA)
  • PNP92 (mesma família, nomenclatura de alguns fabricantes

  • Equivalentes aproximados (atenção à tensão)
  • 2N5401 (PNP, -150 V, -600 mA só serve se a tensão no circuito for <150 V)
  • BC640 (PNP, -80 V, -1 A útil apenas em baixas tensões, não substitui em fontes/TVs)

Especificações:
- Transistor MPSA92
- Tensão coletor-emissor Vceo: 300VDC
- Tensão coletor-base Vcbo: 300VDC
- Tensão emissor-base Vebo: 6VDC
- Corrente coletor Ic: 500mA
- Encapsulamento: TO-92
- Temperatura de operação: -55 a 150C

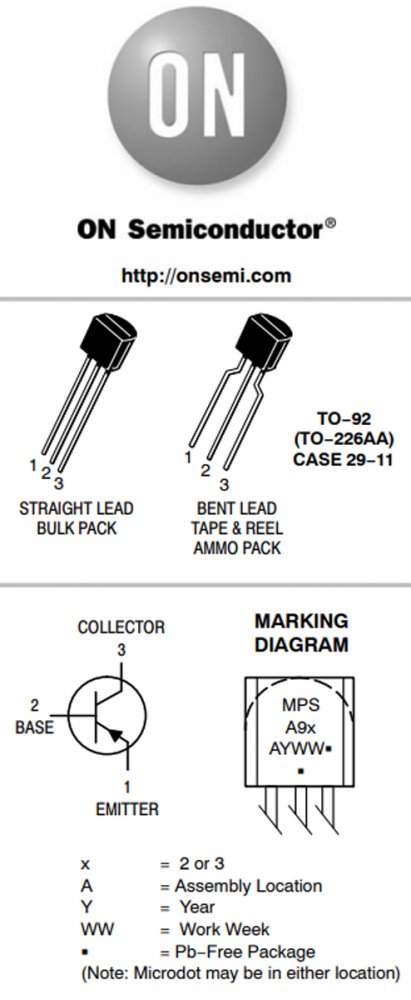

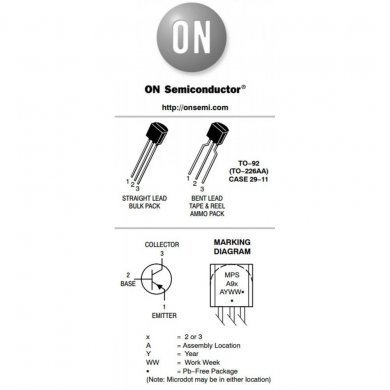

Maiores detalhes de MPSA92 no site do fabricante:
https://www.onsemi.com/pdf/datasheet/mpsa92-d.pdf


Vídeo de MPSA92 30x Transistor MPS A92 PNP de alta voltagem TO-92



Tags de MPSA92: MPSA93, PSA42G, MPSA42, A42, MPSA92, MPSA42RL1G, MPSA42ZL1G, MPSA43, TO-226, transistor A42, transistor NPN uso geral, 2N5551, 2N6517, 2N6515, KSP42, PNP42, BC639, ON Semiconductor, ON Semiconductor

MPSA92 30x Transistor MPS A92 PNP de alta voltagem TO-92 300V 500mA

Condição de MPSA92:
Novo em embalagem antiestática

Garantia  de  MPSA92:
3 meses direto com a Net Computadores


- 30 unidades
- Transistor MPSA92 PNP de uso geral.

MPSA92 é um transistor PNP de alta tensão (Vceo 300 V, Ic 500 mA, hFE 40/200, TO-92), bastante usado em estágios de deflexão, drivers e fontes chaveadas.

Dados Elétricos Principais
  • Tipo: Transistor PNP
  • Vceo (Tensão coletor-emissor): -300 V
  • Vces (Tensão coletor-emissor saturado): -300 V
  • Vcbo (Tensão coletor-base): -300 V
  • Vebo (Tensão emissor-base): -5 V
  • Ic (Corrente de coletor contínua): -500 mA
  • Ptot (Dissipação de potência): 625 mW (a 25 C, encapsulamento TO-92)
  • hFE (Ganho de corrente): 40 a 200 (dependendo da faixa de corrente)
  • fT (Frequência de transição): 50 MHz típica
  • Encapsulamento: TO-92 (geralmente com pinagem E-B-C, olhando de frente para a face plana, mas pode variar conforme fabricante)
Aplicações Típicas
  • Etapas de saída de vídeo e deflexão em televisores antigos.
  • Estágios de driver em fontes chaveadas.
  • Amplificadores de áudio que exigem pares complementares de alta tensão (com MPSA42).
  • Circuitos de alta tensão de uso geral.

Equivalentes diretos (mesmas características principais)
  • Equivalentes diretos (mesmas características principais)
  • KSP92 (PNP, -300 V, -500 mA)
  • 2N6520 (PNP, -300 V, -500 mA)
  • 2N6522 (PNP, -300 V, -500 mA)
  • PNP92 (mesma família, nomenclatura de alguns fabricantes

  • Equivalentes aproximados (atenção à tensão)
  • 2N5401 (PNP, -150 V, -600 mA só serve se a tensão no circuito for <150 V)
  • BC640 (PNP, -80 V, -1 A útil apenas em baixas tensões, não substitui em fontes/TVs)

Especificações:
- Transistor MPSA92
- Tensão coletor-emissor Vceo: 300VDC
- Tensão coletor-base Vcbo: 300VDC
- Tensão emissor-base Vebo: 6VDC
- Corrente coletor Ic: 500mA
- Encapsulamento: TO-92
- Temperatura de operação: -55 a 150C


Maiores detalhes de MPSA92 no site do fabricante:
https://www.onsemi.com/pdf/datasheet/mpsa92-d.pdf


Vídeo de MPSA92 30x Transistor MPS A92 PNP de alta voltagem TO-92



Tags de MPSA92: MPSA93, PSA42G, MPSA42, A42, MPSA92, MPSA42RL1G, MPSA42ZL1G, MPSA43, TO-226, transistor A42, transistor NPN uso geral, 2N5551, 2N6517, 2N6515, KSP42, PNP42, BC639, ON Semiconductor, ON Semiconductor
