NB7NQ621M Ci HDMI XBOX series S/X PN: NB7N 621M NB7N621M

Name: NB7NQ621M Ci HDMI XBOX series S/X PN: NB7N 621M NB7N621M
Brand: ON Semiconductor
SKU: NB7NQ621M
Price: 35.00 BRL
Availability: InStock

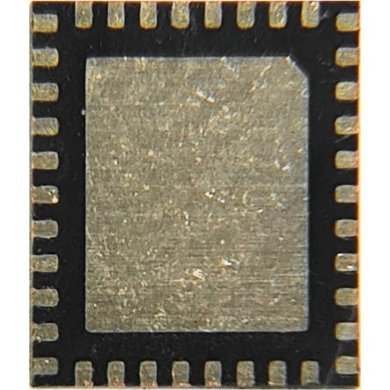

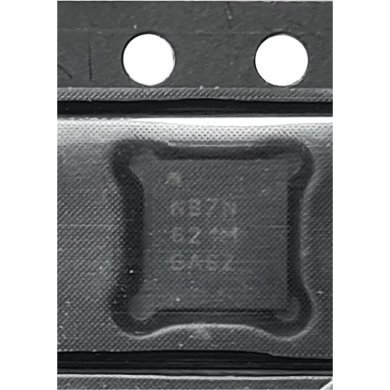

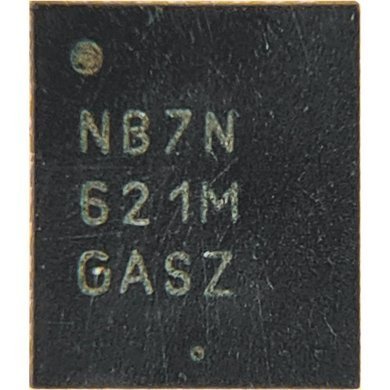

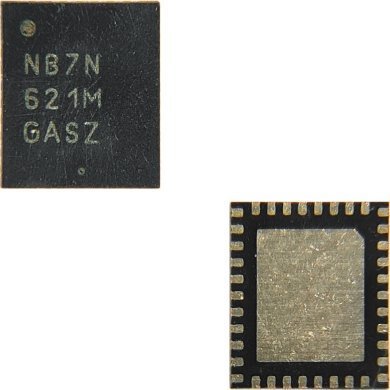

QFN-38 genuino OnSemi, novo e lacrado

clique para ampliar

Você está vendo fotos reais do produto

em estoque, envio imediato

R$ 35,00

à vista no Pix ou Boleto

ou R$ 36,84 em 1x no cartão (via site)

ou R$ 38,89 no cartão em até 10x sem juros (apenas na loja física)

R$ 35,00

à vista no Pix ou Boleto

R$ 36,84
em 1x no cartão (via site)

R$ 38,89 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem antiestática

Garantia:

3 meses direto com a Net Computadores

NCM:

85423190

R$ 35,00

à vista no pix

Comprar

Condição:
Novo em embalagem antiestática

Garantia:
3 meses direto com a Net Computadores

NCM: 85423190

Comprar via
MERCADO LIVRE

Somos MercadoLivre Platinum
Comprar Parcelado no MercadoLivre
Comprar à Vista no MercadoLivre

Cotação PJ mais de uma unidade

Indicar NB7NQ621M

NB7NQ621M Ci HDMI XBOX series S/X PN: NB7N 621M NB7N621M
QFN-38 genuino OnSemi, novo e lacrado

Condição de NB7NQ621M: Novo em embalagem antiestática

Garantia de NB7NQ621M: 3 meses direto com a Net Computadores

Outros PNs para este item: 621M, NB7N, NB 7N, NB7N621M, NB7NQ621MMUTWG, N87N621M

Condição: Novo, original OnSemi
Garantia: 90 DIAS

Conversor de nível linear de 3,3 V com suporte para HDMI 2.1, DisplayPort 1.4a e DisplayPort (DP) de 12 Gbps.

Características:

Fonte de alimentação de 3,3 V (5%)
Redriver de quatro canais com suporte a taxas de dados de até 12 Gbps.
Equalização de até 15 dB a 6 GHz
Programação I2C com suporte a transferência em modo rápido de até 400 kbps
Pinagem/GPIO apenas para configurações globais
Monitoramento AUX ativo (contagem de faixas e nível de potência)
Terminação de entrada integrada e terminação de saída selecionável
Detecção de conexão a quente e mudança de nível de 3,3 V
Faixa de temperatura de operação: 40C a 85C
Estes são dispositivos sem chumbo.
Embalagem: X2QFN38, 4,05 x 4,5 mm

Aplicações

HDMI 2.1 e DisplayPort v1.4a
Consoles de jogos e placas gráficas
Decodificadores e reprodutores de Blu-ray
Computadores de mesa, notebooks e estações de acoplamento

O NB7NQ621M é um redriver linear de quatro canais DualMode DisplayPort (DP) de 3,3 V que suporta HDMI 2.1 Fixed Rate Link (FRL) até 12 Gbps, TMDS até 6 Gbps e DisplayPort v1.4a Main Link (ML) até 8,1 Gbps (HBR3). A integridade do sinal se degrada devido a trilhas de PCB, cabos de transmissão e interferência intersimbólica (ISI). O NB7NQ621M compensa essas perdas aplicando diferentes níveis de ganho plano e equalização selecionáveis pelo usuário para criar a melhor abertura de olho para os sinais de dados de saída.

O NB7NQ621M é um redriver linear inerentemente transparente aos sinais de treinamento de enlace, resultando em ciclos de integração de sistema e desenvolvimento de software mais curtos. Os sinais de entrada e saída do redriver podem ser acoplados em CA ou CC, o que elimina a necessidade de componentes adicionais de deslocamento de nível nos canais de dados. O NB7NQ621M possui programação I2C para ajustes convenientes do modo de operação, desligamento do canal, ganho plano, equalização e configurações de amplitude de saída.

Ele suporta conversão de nível de 5V para 3,3V para pinos de detecção de conexão a quente HDMI e monitoramento de canal AUX DisplayPort para contagem de pistas e estado de energia. A interface gráfica do usuário (GUI) suplementar do NB7NQ621M foi desenvolvida para auxiliar os projetistas de sistemas a otimizar seus sistemas para as melhores configurações. Após a otimização, a GUI pode gerar os valores e configurações dos registradores para simplificar o desenvolvimento de software.

Maiores detalhes de NB7NQ621M no site do fabricante:
https://www.onsemi.com/products/signal-conditioning-control/redrivers/nb7nq621m

Vídeo de NB7NQ621M Ci HDMI XBOX series S/X PN: NB7N 621M NB7N621M

Tags de NB7NQ621M: 621M, NB7N, NB 7N, NB 7N621M, NB7N621M, NB7NQ621M, NB7NQ621MMUTWG, N87N621M, N87N621MGBNE, N87N621MGBNF, NB7N621MGBNE, NB7N621MGBNF, ci do HDMI XBOX, ci HDMI Xbox, hdmi-redriver XBOX, ci saida de video XBOX, 75dp159, Sn75dp159, NB7N621M,, =NB7NQ621M, N87N Q621 GAPT, ON Semiconductor

NB7NQ621M Ci HDMI XBOX series S/X PN: NB7N 621M NB7N621M QFN-38 genuino OnSemi, novo e lacrado

Condição de NB7NQ621M:
Novo em embalagem antiestática

Garantia de NB7NQ621M:
3 meses direto com a Net Computadores

Outros PNs para este componente: 621M, NB7N, NB 7N, NB7N621M, NB7NQ621MMUTWG, N87N621M

Condição: Novo, original OnSemi
Garantia: 90 DIAS

Conversor de nível linear de 3,3 V com suporte para HDMI 2.1, DisplayPort 1.4a e DisplayPort (DP) de 12 Gbps.
