NCP1937A2G IC Controlador Flyback PFC SOP-17 Quasi-Ressonante Combinado

clique para ampliar

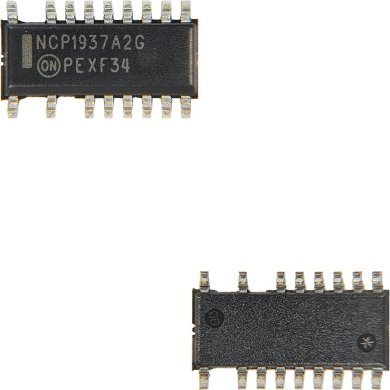

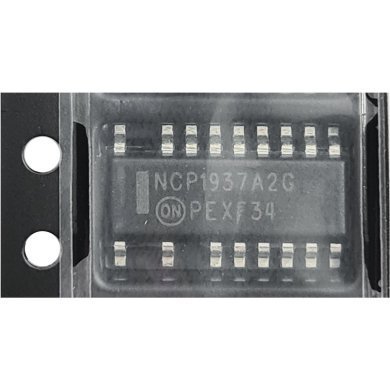

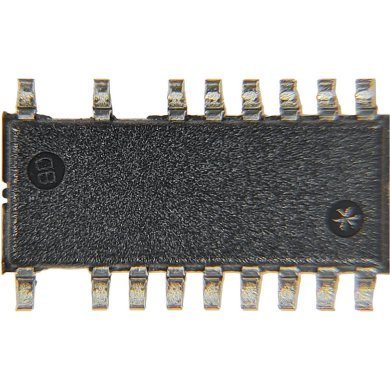

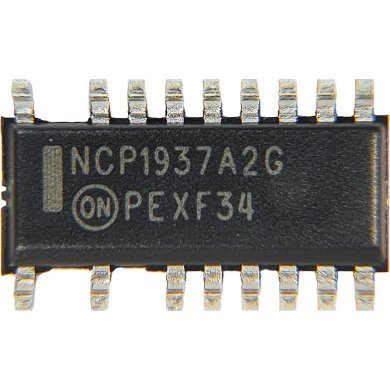

Você está vendo fotos reais do produto

em estoque, envio imediato

R$ 35,00

à vista no Pix ou Boleto

ou R$ 36,84 em 1x no cartão (via site)

ou R$ 38,89 no cartão em até 10x sem juros (apenas na loja física)

R$ 35,00

à vista no Pix ou Boleto

R$ 36,84
em 1x no cartão (via site)

R$ 38,89 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem antiestática

Garantia:

3 meses direto com a Net Computadores

NCM:

85423190

R$ 35,00

à vista no pix

Comprar

Condição:
Novo em embalagem antiestática

Garantia:
3 meses direto com a Net Computadores

NCM: 85423190

Cotação PJ mais de uma unidade

Indicar NCP1937A2G

NCP1937A2G IC Controlador Flyback PFC SOP-17 Quasi-Ressonante Combinado

Condição de NCP1937A2G: Novo em embalagem antiestática

Garantia de NCP1937A2G: 3 meses direto com a Net Computadores

Controlador Flyback Quasi-Ressonante Combinado PFC
Encapsulamento: PFC SOP-17

Este circuito integrado combinado integra a correção do fator de potência (PFC) e a capacidade de retorno quase ressonante necessárias para implementar uma fonte de alimentação chaveada compacta e altamente eficiente para aplicações em adaptadores. O estágio de PFC apresenta fator de potência próximo da unidade, operando em Modo de Condução Crítica (CrM) com limitação de frequência máxima. O circuito incorpora todos os recursos necessários para construir um estágio de PFC robusto e compacto, minimizando o número de componentes externos.

O estágio flyback de modo de corrente quase ressonante apresenta um circuito proprietário de bloqueio de vale, garantindo uma comutação estável entre os vales. Este sistema opera até o 4º vale e alterna para um modo de redução de frequência com uma limitação mínima de frequência além do 4º vale para eliminar ruídos audíveis. A operação em modo skip permite excelente eficiência em condições de baixa carga, consumindo muito pouca energia em modo de espera.

Características gerais comuns:
- Ampla faixa de VCC de 9 V a 30 V com proteção contra sobretensão integrada
- Circuito de inicialização de alta tensão e circuito de descarga do capacitor do filtro de entrada ativo para redução do consumo em standby
- Detector de subtensão de alta tensão integrado
- Chave de alta tensão integrada que desconecta o divisor de resistor de feedback do PFC para reduzir o consumo em standby
- Entrada de falha para condições de falha severas, compatível com NTC (opções de trava e recuperação automática)
- Drivers de gate de fonte/dreno de 0,5 A / 0,8 A
- Desligamento por temperatura interna
- Modo de economia de energia que reduz o consumo de corrente de alimentação para 70 A, permitindo consumo de energia de entrada muito baixo

Aplicações:
- Recursos do Controlador PFC
- Modo de Condução Crítica com Controle de Tempo de Ligação Constante (Modo de Tensão) e Limitação Máxima de Frequência
- Proteção Precisa contra Sobretensão
- Tensão de Saída Bi-Nível Dependente da Linha
- Compensação Rápida de Transientes de Linha/Carga
- Proteção contra Curto-Circuito do Diodo Boost
- Feed-Forward para Melhor Operação em Linha e Carga
- Limiar de Desativação do PFC Ajustável com Base na Potência de Saída Recursos do Controlador Flyback QR
- Operação de Comutação de Vale com Bloqueio de Vale para Operação Livre de Ruído
- Redução de Frequência com Limitação Mínima de Frequência para Máximo Desempenho no Modo de Espera
- Limitação Mínima de Frequência Elimina Ruídos Audíveis
- Proteção contra Sobrecarga Baseada em Temporizador (Opções de Travamento ou Recuperação Automática)
- Proteção contra Sobretensão Ajustável
- Proteção contra Curto-Circuito do Enrolamento e do Diodo de Saída
- Temporizador de Partida Suave de 4 ms

Maiores detalhes de NCP1937A2G no site do fabricante:
https://www.onsemi.com/pdf/datasheet/ncp1937-d.pdf
