RT3602AJ-5X kit 5x RT3602AJGQW PWM QFN48 SMD

Name: RT3602AJ-5X kit 5x RT3602AJGQW PWM QFN48 SMD
Brand: Richtek
SKU: RT3602AJ-5X
Price: 116.00 BRL
Availability: InStock

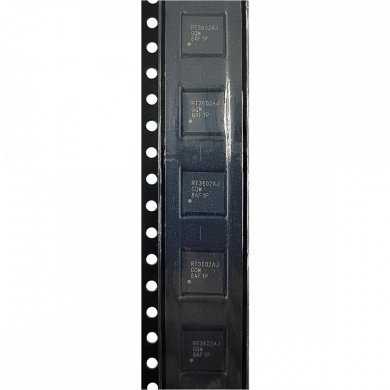

kit com 5 unidades

clique para ampliar

*As imagens podem ser ilustrativas

em estoque, envio imediato

R$ 116,00

à vista no Pix ou Boleto

ou R$ 121,86 em 1x no cartão (via site)

ou R$ 128,63 no cartão em até 10x sem juros (apenas na loja física)

R$ 116,00

à vista no Pix ou Boleto

R$ 121,86
em 1x no cartão (via site)

R$ 128,63 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem antiestática

Garantia:

3 meses direto com a Net Computadores

NCM:

85423120

R$ 116,00

à vista no pix

Comprar

Condição:
Novo em embalagem antiestática

Garantia:
3 meses direto com a Net Computadores

NCM: 85423120

Cotação PJ mais de uma unidade

Indicar RT3602AJ-5X

RT3602AJ-5X kit 5x RT3602AJGQW PWM QFN48 SMD
kit com 5 unidades

Condição de RT3602AJ-5X: Novo em embalagem antiestática

Garantia de RT3602AJ-5X: 3 meses direto com a Net Computadores

Outros PNs para este item: RT3602AJ, RT3602AJ-GQW, R3602AJ, 3602AJ, RT3602AJGQW

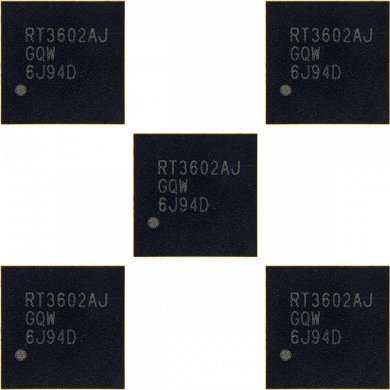

Kit com 5 unidades de RT3602AJ
Controlador PWM de canal triplo com driver integrado para fonte de alimentação de núcleo de CPU móvel IMVP8
Enviado em embalagem original de fábrica

Descrição geral

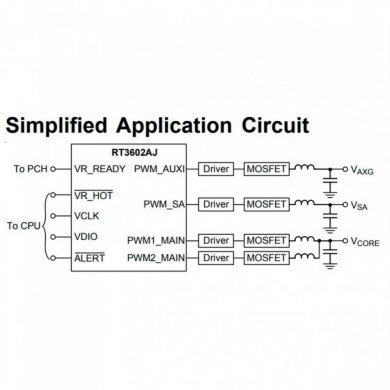

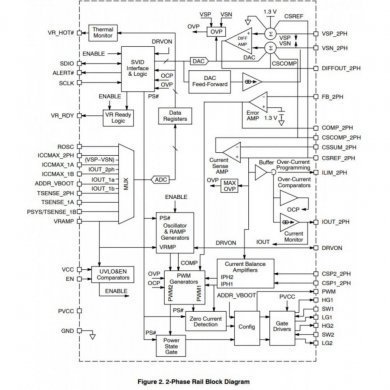

O RT3602AJ é um controlador de energia de CPU compatível com IMVP8 que inclui três trilhos de tensão:
- Um controlador Buck síncrono de fase 2/1, o MAIN VR.
- Um controlador Buck síncrono monofásico, o VR auxiliar
- Um controlador Buck síncrono monofásico, o VCCSA VR.

O RT3602AJ adota G-NAVPTM (Green Native AVP), que é uma topologia proprietária da Richteks derivada do ganho DC finito do amplificador EA com controle de modo de corrente, tornando fácil definir a queda para atender a todos os requisitos de CPU Intel de AVP (Adaptive Voltage Positioning).

Baseado na topologia GNAVPTM, o RT3602AJ também apresenta um mecanismo de resposta rápida para desempenho otimizado do AVP durante transientes de carga.
O RT3602AJ suporta transição de modo com vários estados operacionais. Uma interface serial VID (SVID) é construída no RT3602AJ para se comunicar com CPU compatível com Intel IMVP8.
O RT3602AJ suporta VID on-the-fly com três taxas de variação diferentes: Fast, Slow e Decay.

Ao utilizar a topologia G-NAVPTM, a frequência operacional do RT3602AC varia com VID, carga e tensão de entrada para aumentar ainda mais a eficiência, mesmo em CCM. Além disso, o GNAVPTM com tecnologia CCRCOT (Constant Current Ripple COT) fornece ondulação de tensão de saída superior em toda a faixa de entrada/saída. O DAC de alta precisão integrado converte o código SVID variando de 0,25 V a 1,52 V com 5 mV por passo. O RT3602AJ integra um conversor analógico-digital de alta precisão para configurações de plataforma, como nível de disparo de resposta rápida.

Além disso, a configuração também pressupõe essa troca de endereço entre dois trilhos.
O RT3602AC fornece sinais de saída prontos para VR. Ele também possui proteção completa contra falhas, incluindo sobretensão (OV), tensão negativa (NV), sobrecorrente (OC) e bloqueio de subtensão (UVLO).

O RT3602AC está disponível no pacote compacto WQFN52L 6x6.

Recursos
- Estados de gerenciamento de energia compatíveis com a interface Intel IMVP8 Serial VID
- Controlador PWM de fase 2/1 (VR PRINCIPAL) Monofásico (VR Auxiliar) Monofásico (VR VCCSA)
- 1 driver MOSFET integrado no VR PRINCIPAL, 1 driver MOSFET integrado no VR Auxiliar e driver MOSFET integrado no VR VCCSA
- Topologia G-NAVPTM (Posicionamento de tensão adaptável nativo verde)
- Precisão de 0,5% DAC
- Detecção remota de tensão diferencial
- ADC integrado para programação de plataforma
- Equilíbrio de corrente preciso
- AVP com compensação térmica do sistema
- Modo de emulação de diodo em condição de carga leve para operação monofásica ou múltipla
- Resposta transitória rápida
- Indicador de VR pronto
- Aceleração térmica
- Saída do monitor de corrente
- OVP, OCP, NVP, UVLO

Maiores detalhes de RT3602AJ-5X no site do fabricante:
