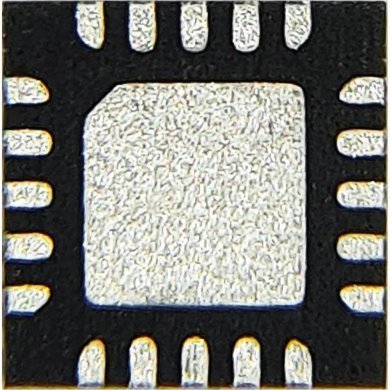

RT8816AGQW Ci RT8816A PWM de fase dupla SMD WQFN20

Name: RT8816AGQW Ci RT8816A PWM de fase dupla SMD WQFN20
Brand: Richtek
SKU: RT8816AGQW
Price: 18.00 BRL
Availability: InStock

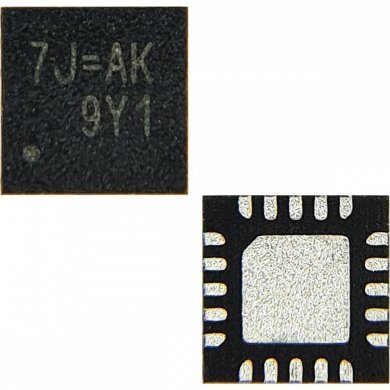

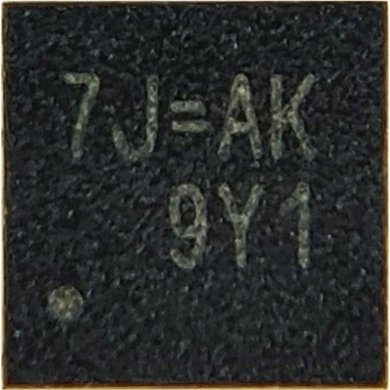

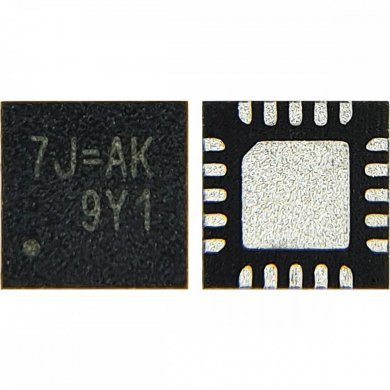

marcação de lote no componente: 7J=AK

clique para ampliar

Você está vendo fotos reais do produto

em estoque, envio imediato

R$ 18,00

à vista no Pix ou Boleto

ou R$ 18,95 em 1x no cartão (via site)

ou R$ 20,00 no cartão em até 10x sem juros (apenas na loja física)

R$ 18,00

à vista no Pix ou Boleto

R$ 18,95
em 1x no cartão (via site)

R$ 20,00 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem antiestática

Garantia:

3 meses direto com a Net Computadores

NCM:

85423939

R$ 18,00

à vista no pix

Comprar

Condição:
Novo em embalagem antiestática

Garantia:
3 meses direto com a Net Computadores

NCM: 85423939

Cotação PJ mais de uma unidade

Indicar RT8816AGQW

RT8816AGQW Ci RT8816A PWM de fase dupla SMD WQFN20
marcação de lote no componente: 7J=AK

Condição de RT8816AGQW: Novo em embalagem antiestática

Garantia de RT8816AGQW: 3 meses direto com a Net Computadores

Outros PNs para este item: 06024-00023600

O RT8816A é um controlador PWM Buck síncrono de 2/1 fases otimizado para microprocessadores gráficos de alto desempenho e compatível com a especificação nVidia OVR2 com uma interface PWM-VID. O CI integra um controlador PWM de tempo de ativação constante (COT), dois drivers MOSFET com diodos bootstrap internos, além de funções de balanceamento e proteção de corrente de canal, incluindo proteção contra sobretensão (OVP), proteção contra subtensão (UVP), limitação de corrente e desligamento térmico, tudo em um encapsulamento WQFN-20L 3x3.

RT8816A adota uma técnica de detecção de corrente RDS(ON) para limitação de corrente, que é realizada por meio da detecção contínua da corrente do indutor, enquanto a detecção de corrente RDS(ON) é usada para o balanceamento preciso da corrente de canal. Este método de amostragem de corrente utiliza as melhores vantagens de cada técnica.

Os recursos do RT8816A incluem uma entrada de referência externa e controle dinâmico da tensão de saída PWM-VID, onde a tensão de feedback é regulada para acompanhar uma tensão de referência de entrada externa. Outras características incluem frequência de comutação ajustável, controle dinâmico do número de fases, partida suave interna, indicador de alimentação adequada e funções de habilitação. A faixa de temperatura de junção recomendada é de -10 C a 105 C.

Aplicações

Fonte de alimentação do núcleo da CPU/GPU
Memória para PC desktop, fonte de alimentação VTT
Fonte de alimentação do chipset/RAM
Regulador de potência CC-CC genérico

O RT8816AGQW é um controlador PWM síncrono de 2/1 fases fabricado pela Richtek Technology.
Ele é otimizado para o fornecimento de energia a microprocessadores gráficos (GPU) de alto desempenho e aplicações em computadores.

Principais Características Técnicas

Função: Controlador Step-Down (Buck) com interface PWM-VID.
Tensões:
- Entrada (Vin): 2,5 V a 26 V.
- Saída (Vout): Ajustável entre 0,3 V e 2 V.
Frequência de Comutação: Típica de 300 kHz (ajustável entre 250 kHz e 750 kHz).

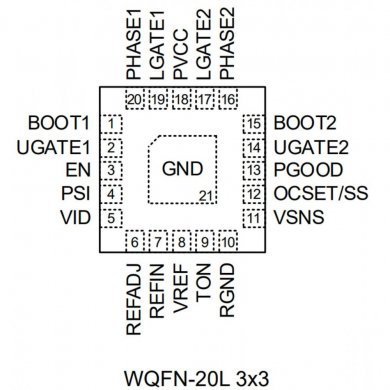

Encapsulamento: WQFN-20L 3x3 (marcado frequentemente com o código de seda 7J).
Tecnologia de Controle: Adota controle Constant-On-Time (COT) e sensoriamento de corrente RDS(ON)cap R sub cap D cap S open paren cap O cap N close paren end-sub para balanço de carga entre as fases.

Aplicações Comuns
- Fonte de alimentação principal para CPU e GPU.
- Memória de computadores Desktop e alimentação VTT.
- Reguladores de tensão genéricos DC-DC em placas-mãe.

Maiores detalhes de RT8816AGQW no site do fabricante:
https://www.richtek.com/assets/product_file/RT8816A/DS8816A-10.pdf

Tags de RT8816AGQW: RT8816AGQW, RT8816A, RT8816AG, RT8816AGQ, 06024-00023600, 1015156941, RT8816A 7J, 7J=8D 12V, 7J=AK, Richtek
