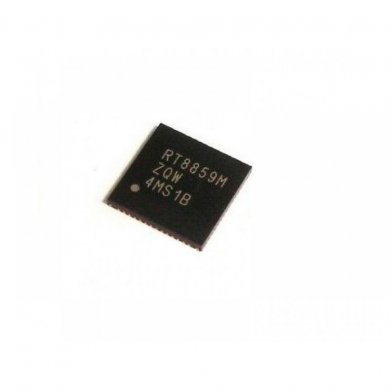

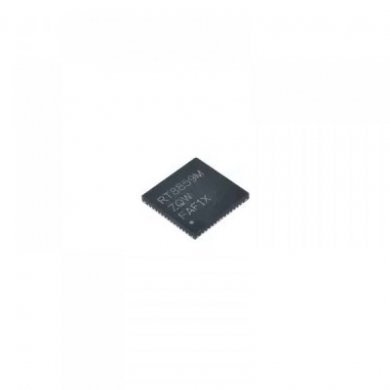

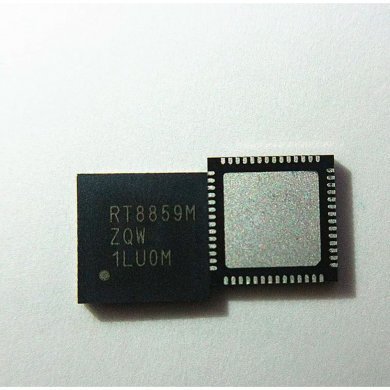

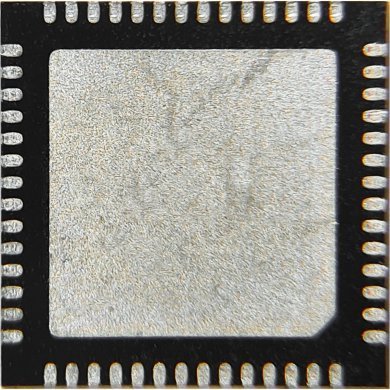

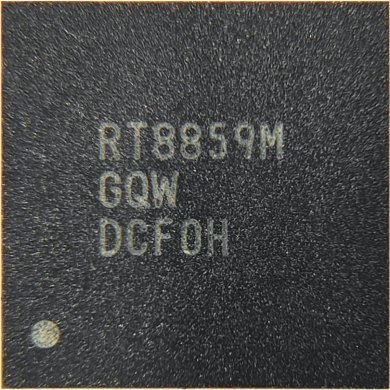

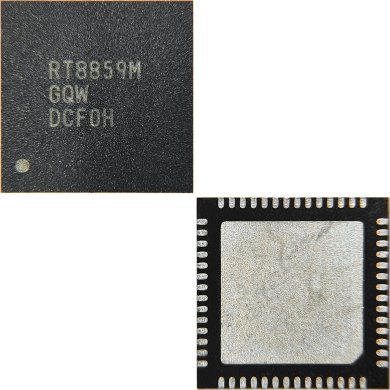

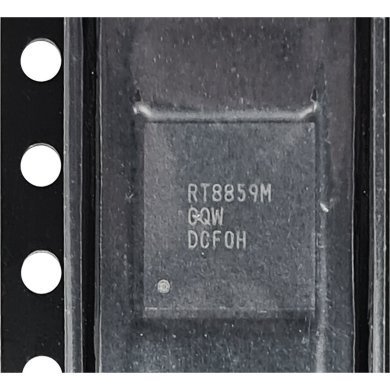

RT8859M Multi Phase PWM Controller CPU Core Power Suppy WQFN-56L
Condição de RT8859M:
Novo em embalagem comercial
Garantia de RT8859M:
3 meses direto com a Net Computadores
Outros PNs para este componente: RT8859MGQW
O RT8859M é um controlador de energia para CPU compatível com VR12/IMVP7 que inclui dois trilhos de tensão: um controlador buck síncrono de 4/3/2/1 fases, o CORE VR, e um controlador buck monofásico, o AXG VR. O RT8859M adota a topologia proprietária GNAVP (Green Native AVP), derivada de um compensador de ganho CC finito com controle de modo de corrente, tornando-o um controlador PWM de fácil configuração, atendendo a todos os requisitos de AVP (Posicionamento Ativo de Tensão) da Intel para CPUs. Baseado na topologia GNAVP, o RT8859M também apresenta um mecanismo de resposta rápida para otimização.
Desempenho do AVP durante transientes de carga. O RT8859M suporta transição de modo com vários estados operacionais.
O RT8859M possui uma interface serial VID (SVID) integrada para comunicação com CPUs compatíveis com Intel VR12/IMVP7. O RT8859M suporta VID em tempo real com três taxas de variação diferentes: Rápida, Lenta e Decaimento. Utilizando a topologia GNAVP, a frequência de operação do RT8859M varia com o VID, a carga e a tensão de entrada, aprimorando ainda mais a eficiência, mesmo em CCM (Modo de Condução Contínua). O DAC (Conversor Analógico-Digital) de alta precisão integrado converte o código SVID na faixa de 0,25 V a 1,52 V com incrementos de 5 mV. O RT8859M integra um ADC (Conversor Analógico-Digital) de alta precisão para configurações da plataforma, como offset sem carga ou nível de sobrecorrente. O RT8859M fornece sinais de saída prontos para VR, tanto para CORE VR quanto para AXG VR. Ele também apresenta proteção completa contra falhas, incluindo sobretensão, subtensão, tensão negativa, sobrecorrente e bloqueio por subtensão. O RT8859M está disponível em um encapsulamento compacto WQFN56L de 7x7.
Aplicações
- VR12 / IMVP7 Intel Core Supply
- Fonte de alimentação multifásica para núcleos de CPU de notebooks/computadores desktop/servidores
- Conversor StepDown AVP
Características
- Controlador PWM monofásico 4/3/2/1
- Topologia GNAVPTM
- Interface VID serial
- Precisão do DAC de 0,5%
- Detecção Remota de Tensão Diferencial
- ADC integrado para programação de plataforma
- Balanço de corrente preciso
- Sistema AVP com compensação térmica
- Modo de emulação de diodo em condições de baixa carga para sistemas monofásicos e multifásicos.
- Resposta transitória rápida
- Estados de gerenciamento de energia compatíveis com VR12 / IMVP7
- Indicador de compatibilidade com realidade virtual
- Limitação térmica
- Saída do monitor de corrente
- Frequência de comutação de até 1 MHz por fase.
- OVP, UVP, OCP, NVP, UVLO
- Função de ajuste da taxa de variação/inversão de endereço
- Configuração externa de deslocamento sem carga para ambos os trilhos.
- Melhoria do DVID
- Pacote WQFN pequeno de 56 terminais
- Em conformidade com a RoHS e livre de halogênios.
Maiores detalhes de RT8859M no site do fabricante:
https://www.richtek.com/assets/product_file/RT8859M/DS8859M-07.pdf
Tags de RT8859M: RT8859MGQW, RT8859M, rtrt8859m, VR12, IMVP7, RT8859MZQW, Richtek
