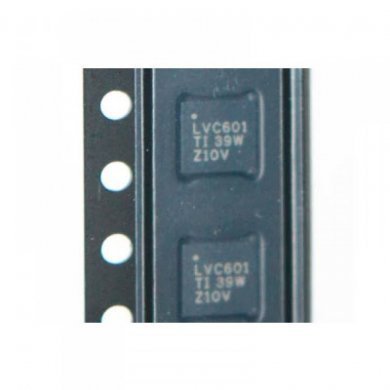

Você está vendo fotos reais do produto

em estoque, envio imediato

R$ 19,00

à vista no Pix ou Boleto

ou R$ 20,00 em 1x no cartão (via site)

ou R$ 21,11 no cartão em até 10x sem juros (apenas na loja física)

R$ 19,00

à vista no Pix ou Boleto

R$ 20,00
em 1x no cartão (via site)

R$ 21,11 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem antiestática

Garantia:

3 meses direto com a Net Computadores

NCM:

85423190

R$ 19,00

à vista no pix

Comprar

Condição:
Novo em embalagem antiestática

Garantia:
3 meses direto com a Net Computadores

NCM: 85423190

Cotação PJ mais de uma unidade

Indicar SN75LVCP601

SN75LVCP601 Two Channel 6Gbps SATA Redriver QFN20

Condição de SN75LVCP601: Novo em embalagem antiestática

Garantia de SN75LVCP601: 3 meses direto com a Net Computadores

Driver SATA QFN20 de dois canais 6Gbps

O dispositivo SN75LVCP601 é um redriver e condicionador de sinal SATA de canal duplo e via única, que suporta taxas de dados de até 6 Gbps. O dispositivo está em conformidade com as especificações SATA Physical Link 2m e 3i. O SN75LVCP601 opera com uma fonte de alimentação de 3,3 V e possui terminação de linha de 100 com recurso de polarização automática, tornando-o adequado para acoplamento CA. As entradas incorporam um detector fora de banda (OOB), que silencia automaticamente a saída, mantendo uma tensão de modo comum estável, em conformidade com o link SATA. O projeto do dispositivo também lida com a transmissão de clock de espectro espalhado (SSC) conforme a especificação SATA. O dispositivo SN75LVCP601 lida com perdas de interconexão tanto na entrada quanto na saída.

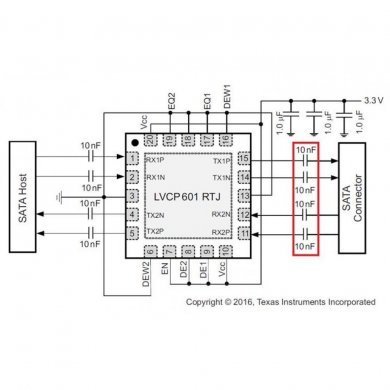

O estágio de entrada de cada canal oferece configurações de equalização selecionáveis e programáveis para compensar a perda no canal. As saídas diferenciais fornecem desênfase selecionável para compensar a distorção esperada do sinal SATA. O nível de equalização e desênfase depende do comprimento e das características do cabo de interconexão. A configuração dos pinos de controle de sinal EQ1, EQ2, DE1 e DE2 controla os níveis de equalização e desênfase. Este dispositivo é compatível com conexão a quente (requer o uso de capacitores de acoplamento CA nas entradas e saídas diferenciais), evitando danos ao dispositivo em casos de inserção ou remoção a quente, como: conexão ou remoção assíncrona do sinal, conexão ou remoção com o dispositivo desligado, conexão ou remoção com o dispositivo ligado, ou conexão ou remoção inesperada.

Características:
Redriver de dois canais de 1,5, 3 ou 6 Gbps
- Silenciador de saída integrado
- Controle programável de equalização de RX e TX e largura de desênfase
- O recurso de economia de energia reduz o consumo em mais de 80% no modo automático de baixo consumo.
- Baixo consumo de energia - <220 mW (típico) - <50 mW (no modo automático de baixo consumo de energia) - <5 mW (no modo de espera)
- Excelente capacidade de compensação de jitter e perda em trilhas FR4 de mais de 61 cm (24 polegadas)

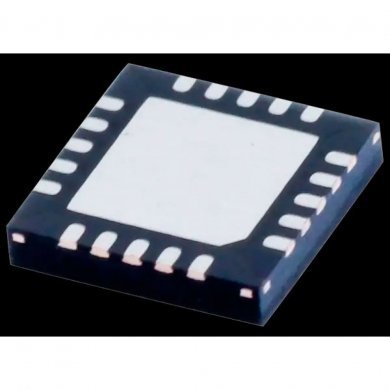

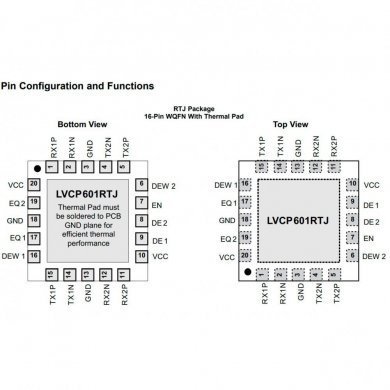

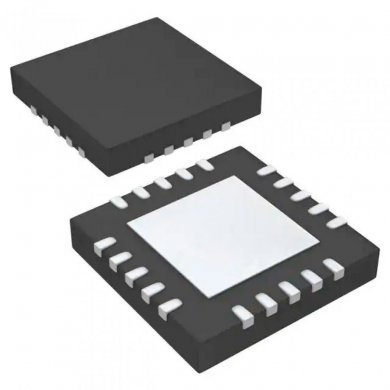

- Pacote QFN de 20 pinos e 4 mm x 4 mm
- Alta proteção contra transientes ESD - HBM: 10.000 V - CDM: 1.500 V - MM: 200 V
- Compatível com os pinos LVCP412A e MAX4951 2

Aplicações:
- Cadernos
- Computadores de mesa
- Estações de acoplamento
- Servidores
- Estações de trabalh.

Maiores detalhes de SN75LVCP601 no site do fabricante:
https://www.ti.com/lit/ds/symlink/sn75lvcp601.pdf?ts=1651758278764&ref_url=https
