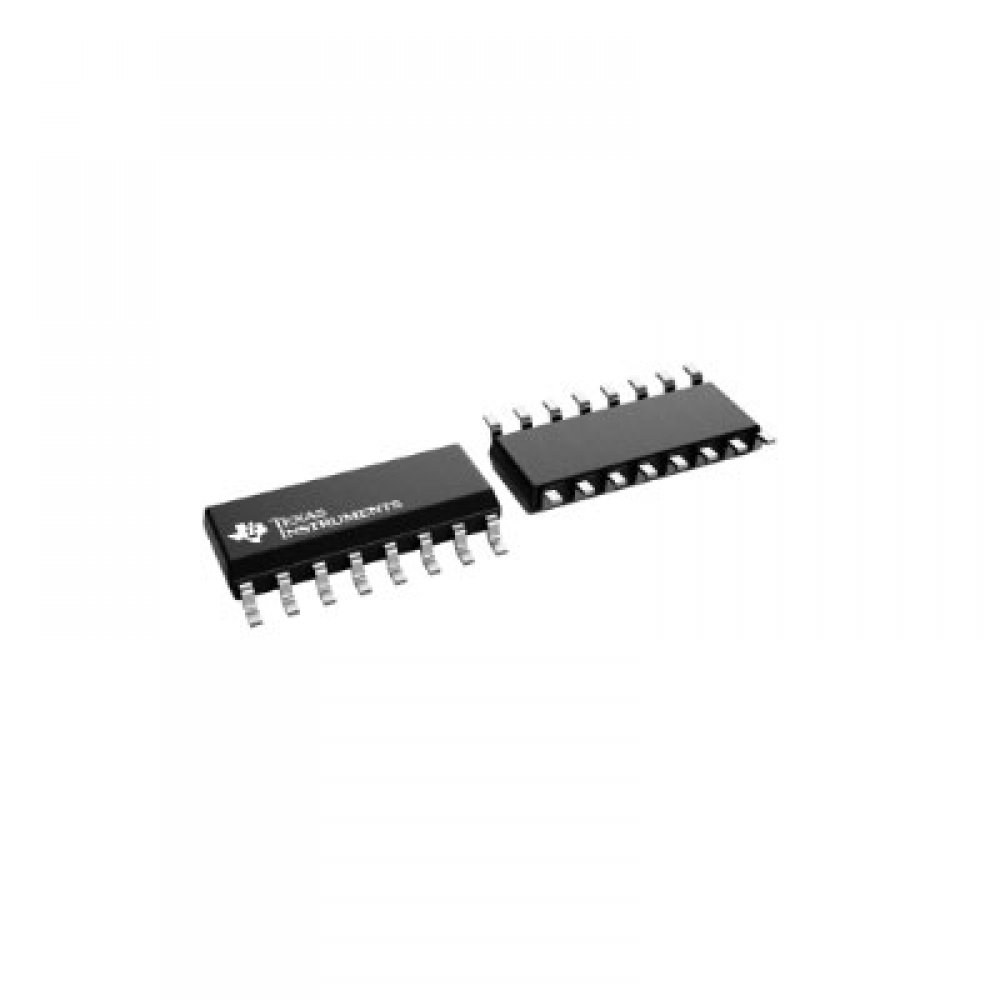

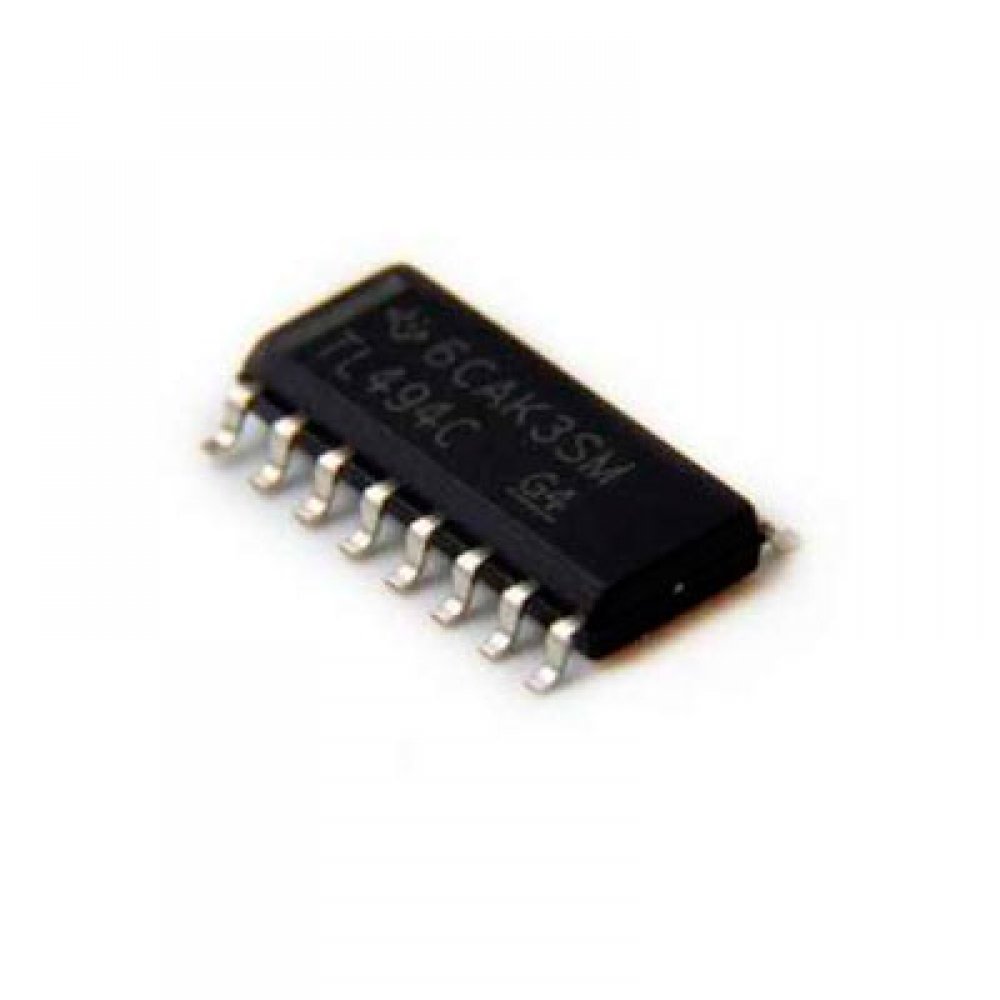

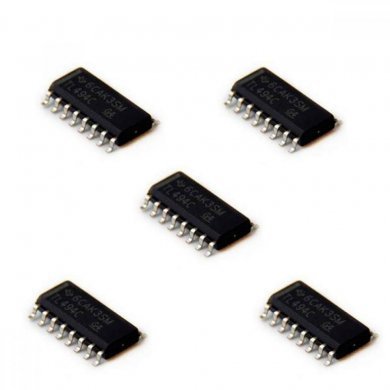

TL494CDR TL494 controlador de PWM 40V 0.2A 300KHz (Kit 5)

SOIC-Narrow-16, Original Texas Instruments (Kit com 5 unidades)

TL494CDR TL494 controlador de PWM 40V 0.2A 300KHz (Kit 5)

*As imagens podem ser ilustrativas

TL494 controlador de PWM 40V 0.2A 300KHz (Kit 5)

em estoque, envio imediato

R$ 12,00

à vista no Pix ou Boleto

ou R$ 12,38 em 1x no cartão (via site)

ou R$ 13,07 no cartão em até 10x sem juros (apenas na loja física)

R$ 12,00

à vista no Pix ou Boleto

R$ 12,38
em 1x no cartão (via site)

R$ 13,07 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem comercial

Garantia:

3 meses direto com a Net Computadores

NCM:

85423190

R$ 12,00

à vista no pix

Comprar

Condição:
Novo em embalagem comercial

Garantia:
3 meses direto com a Net Computadores

NCM: 85423190

Comprar via
MERCADO LIVRE

Somos MercadoLivre Platinum
Comprar Parcelado no MercadoLivre
Comprar à Vista no MercadoLivre

Cotação PJ mais de uma unidade

Indicar TL494CDR

TL494CDR TL494 controlador de PWM 40V 0.2A 300KHz (Kit 5)
SOIC-Narrow-16, Original Texas Instruments (Kit com 5 unidades)

Condição de TL494CDR: Novo em embalagem comercial

Garantia de TL494CDR: 3 meses direto com a Net Computadores

Outros PNs para este item: TL494

Kit com 5 unidades
TL494 Ci controlador de tensão PWM 40V 0.2A 300KHz

O dispositivo TL494 incorpora todas as funções necessárias na construção de um circuito de controle de modulação por largura de pulso (PWM) em um único chip. Projetado principalmente para controle de fonte de alimentação, este dispositivo oferece flexibilidade para adaptar o circuito de controle de fonte de alimentação a uma aplicação específica.

O dispositivo TL494 contém dois amplificadores de erro, um oscilador ajustável no chip, um comparador de controle de tempo morto (DTC), um flipflop de controle de direção de pulso, um regulador de 5 V com precisão de 5% e circuitos de controle de saída .
Os amplificadores de erro exibem uma faixa de tensão de modo comum de 0,3 V a V CC 2 V. O comparador de controle de tempo morto tem um deslocamento fixo que fornece aproximadamente 5% de tempo morto.
O oscilador onchip pode ser ignorado terminando RT na saída de referência e fornecendo uma entrada dente de serra para CT, ou pode acionar os circuitos comuns em fontes de alimentação síncronas de vários trilhos.

Os transistores de saída não comprometidos fornecem capacidade de saída de emissor comum ou seguidor de emissor. O dispositivo TL494 fornece operação de saída pushpull ou de terminação única, que pode ser selecionada por meio da função de controle de saída. A arquitetura deste dispositivo proíbe a possibilidade de qualquer saída ser pulsada duas vezes durante a operação pushpull.
O dispositivo TL494 é caracterizado para operação de 0C a 70C. O dispositivo TL494I é caracterizado para operação de 40C a 85C

Recursos para o TL494

Circuito completo de controle de potência PWM
Saídas não confirmadas para dissipador de 200 mA ou corrente de fonte
O controle de saída seleciona a operação de terminação única ou pushpull
O circuito interno proíbe o pulso duplo em qualquer uma das saídas
O tempo morto variável fornece controle sobre a faixa total
O regulador interno fornece uma fonte de referência estável de 5 V com tolerância de 5%
Arquitetura de circuito permite fácil sincronização

Manufacturer:	Texas Instruments
Product Category:	Switching Controllers

Topology:	Boost, Buck, Flyback, Forward, PushPull
Number of Outputs:	2 Output
Switching Frequency:	300 kHz
Duty Cycle Max:	45 %
Input Voltage:	7 V to 40 V
Output Voltage:	40 V
Output Current:	200 mA
Minimum Operating Temperature:	40 C
Maximum Operating Temperature:	85 C
Mounting Style:	SMD/SMT
Package / Case:	SOICNarrow16
Packaging:	Reel
Packaging:	Cut Tape
Packaging:	MouseReel
Brand:	Texas Instruments
Fall Time:	40 ns
Height:	1.58 mm
Length:	9.9 mm
Product Type:	Switching Controllers
Rise Time:	100 ns
Series:	TL494

Maiores detalhes de TL494CDR no site do fabricante:
https://www.ti.com/lit/ds/symlink/tl494.pdf?ts=1678303580904eref_url=https%253A%

Tags de TL494CDR: TL494CDR, TL494C, TL494CD, TL494, Switching Controllers PWM Controller, SOIC Narrow 16, LM494, LM494C, KIA494, Switching Controllers PWM Controller A 595-TL494CD, controlador de tensão PWM, Texas Instruments

TL494CDR TL494 controlador de PWM 40V 0.2A 300KHz (Kit 5) SOIC-Narrow-16, Original Texas Instruments (Kit com 5 unidades)

Condição de TL494CDR:
Novo em embalagem comercial

Garantia de TL494CDR:
3 meses direto com a Net Computadores

Outros PNs para este componente: TL494

Circuito completo de controle de potência PWM
Saídas não confirmadas para dissipador de 200 mA ou corrente de fonte
O controle de saída seleciona a operação de terminação única ou pushpull
O circuito interno proíbe o pulso duplo em qualquer uma das saídas
O tempo morto variável fornece controle sobre a faixa total
O regulador interno fornece uma fonte de referência estável de 5 V com tolerância de 5%
Arquitetura de circuito permite fácil sincronização

Manufacturer:	Texas Instruments
Product Category:	Switching Controllers

Topology:	Boost, Buck, Flyback, Forward, PushPull
Number of Outputs:	2 Output
Switching Frequency:	300 kHz
Duty Cycle Max:	45 %
Input Voltage:	7 V to 40 V
Output Voltage:	40 V
Output Current:	200 mA
Minimum Operating Temperature:	40 C
Maximum Operating Temperature:	85 C
Mounting Style:	SMD/SMT
Package / Case:	SOICNarrow16
Packaging:	Reel
Packaging:	Cut Tape
Packaging:	MouseReel
Brand:	Texas Instruments
Fall Time:	40 ns
Height:	1.58 mm
Length:	9.9 mm
Product Type:	Switching Controllers
Rise Time:	100 ns
Series:	TL494
