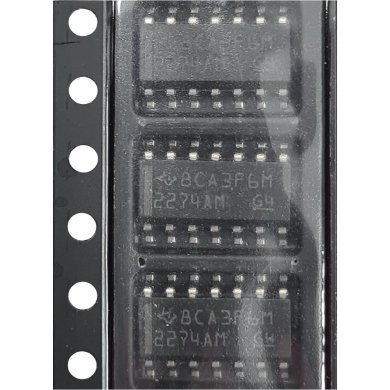

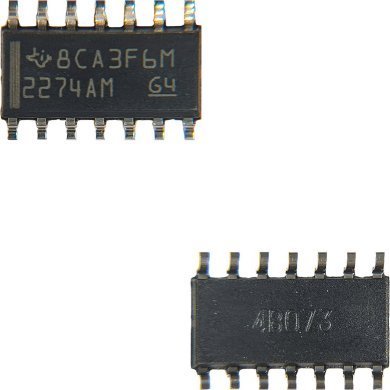

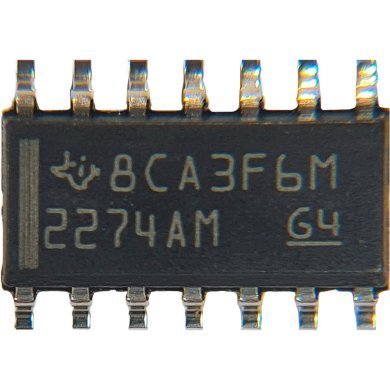

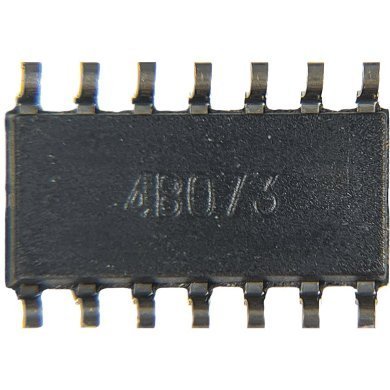

TLC2274AMDRG4 3x Ci 2274AM Amplificador operacional SMD SOIC14 Amplificador operacional Rail to Rail Quad de baixo ruído
Condição de TLC2274AMDRG4:
Novo em embalagem antiestática
Garantia de TLC2274AMDRG4:
7 dias troca. Sem garantia após soldado
Outros PNs para este componente: TLC2274AM, TLC2274A-EP, 2274AC

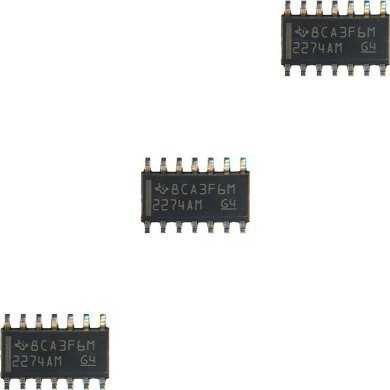

Kit com 3 unidades
Ci 2274AM Amplificador operacional SMD SOIC14
O TLC2272 e o TLC2274 são amplificadores operacionais duplos e quádruplos da Texas Instruments. Ambos os dispositivos exibem desempenho de saída railtorail para aumentar a faixa dinâmica em aplicações de alimentação única ou dividida. A família TLC227x oferece 2 MHz de largura de banda e 3 V/s de taxa de variação para aplicações de alta velocidade. Esses dispositivos oferecem desempenho CA comparável, com melhor ruído, tensão de deslocamento de entrada e dissipação de energia do que os amplificadores operacionais CMOS existentes. O TLC227x tem uma tensão de ruído de 9 nV/ Hz , duas vezes menor do que as soluções concorrentes.
A família de dispositivos TLC227x, exibindo alta impedância de entrada e baixo ruído, é excelente para condicionamento de pequenos sinais para fontes de alta impedância, como transdutores piezoelétricos. Devido aos níveis de dissipação de micropotência, esses dispositivos funcionam bem em monitoramento portátil e aplicações de sensoriamento remoto. Além disso, o recurso de saída railtorail, com fontes simples ou divididas, torna essa família uma ótima opção ao fazer interface com conversores analógicodigitais (ADCs). Para aplicações de precisão, a família TLC227xA está disponível com uma tensão de offset de entrada máxima de 950 V. Esta família é totalmente caracterizada em 5 V e 5 V.
O TLC227x também faz grandes atualizações para o TLC27x em projetos padrão. Eles oferecem maior faixa dinâmica de saída, menor tensão de ruído e menor tensão de deslocamento de entrada. Este conjunto de recursos aprimorados permite que eles sejam usados em uma ampla gama de aplicações. Para aplicações que requerem um inversor de saída mais alto e uma faixa de tensão de entrada mais ampla, consulte os dispositivos TLV2432 e TLV2442.
Se o projeto exigir amplificadores individuais, consulte a família TLV2211, TLV2221 e TLV2231. Esses dispositivos são amplificadores operacionais trilho a trilho únicos no pacote SOT23. Seu tamanho pequeno e baixo consumo de energia os tornam ideais para equipamentos alimentados por bateria de alta densidade.
- A oscilação de saída inclui os dois trilhos de alimentação
- Ruído baixo: 9 nV/ Hz Típico em f 1 kHz
- Corrente de polarização de entrada baixa: 1pA típico
Totalmente especificado para operação de abastecimento único e abastecimento dividido- Faixa de tensão de entrada de modo comum inclui
trilho negativo
- Largura de banda de alto ganho: 2,2 MHz típico
- Alta taxa de giro: 3,6V/s típico
- Baixa tensão de compensação de entrada: 950 V máximo em
T A 25C
- Macromodelo incluído
- Atualizações de desempenho para o TLC272 e
TLC274
- Disponível em QTemp Automotivo
Fabricante: Texas Instruments
Categoria do produto: Amplificadores operacionais (Op Amps)
Estilo de montagem: SMD/SMT
Pacote/Invólucro: SOIC14
Número de canais: 4
Tensão de alimentação máxima do canal: 16 V / 8 V
Produto ganho-largura de banda (GBP): 2,18 MHz
Corrente de saída por canal: 50 mA
Taxa de variação (SR): 3,6 V/s
Tensão de offset de entrada (Vos): 950 V
Tensão de alimentação mínima: 4,4 V / 2,2 V
Temperatura mínima de operação: 55 C
Temperatura máxima de operação: 125 C
Corrente de polarização de entrada (Ib): 60 pA
Corrente de alimentação de operação: 6 mA
Desligamento: Sem desligamento
Taxa de rejeição de modo comum (CMRR): 70 dB
Densidade de ruído de tensão de entrada (En): 50 nV/Hz
Série: TLC2274AM
Embalagem: Carretel
Tipo de amplificador: Amplificador de baixo ruído
Marca: Texas Instruments
Tensão de alimentação dupla: / 3 V, / 5 V
Altura: 1,58 mm
Densidade de corrente de ruído de entrada: 0,0006 pA/Hz
Comprimento: 8,65 mm
Tensão máxima de alimentação dupla: / 8 V
Tensão mínima de alimentação dupla: / 2,2 V
Tensão de alimentação operacional: 4,4 V a 16 V, / 2,2 V a / 8 V
Produto: Amplificadores operacionais
Tipo de produto: Amplificadores operacionais
Maiores detalhes de TLC2274AMDRG4 no site do fabricante:
https://www.ti.com/product/TLC2274#features
Tags de TLC2274AMDRG4: TLC2274AM, TLC2274A-EP, TLC2274AMDRG4, amplificador operacional 4 canais, Ci 2274AC, Texas Instruments
