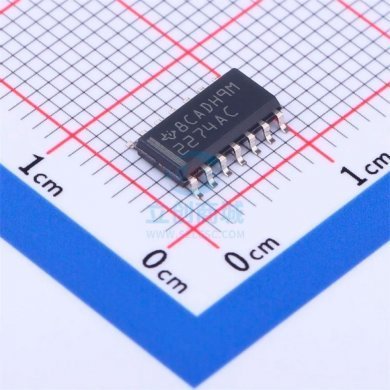

TLC2274AMDRG4 Ci 2274AM Amplificador operacional SMD SOIC14

Name: TLC2274AMDRG4 Ci 2274AM Amplificador operacional SMD SOIC14
Brand: Texas Instruments
SKU: TLC2274AMDRG4
Price: 18.00 BRL
Availability: InStock

Amplificador operacional Rail to Rail Quad de baixo ruído

clique para ampliar

*As imagens podem ser ilustrativas

em estoque, envio imediato

R$ 18,00

à vista no Pix ou Boleto

ou R$ 18,06 em 1x no cartão (via site)

ou R$ 19,06 no cartão em até 10x sem juros (apenas na loja física)

R$ 18,00

à vista no Pix ou Boleto

R$ 18,06
em 1x no cartão (via site)

R$ 19,06 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem comercial

Garantia:

7 dias troca. Sem garantia após soldado

NCM:

85423190

R$ 18,00

à vista no pix

Comprar

Condição:
Novo em embalagem comercial

Garantia:
0 meses direto com a Net Computadores

NCM: 85423190

Comprar via
MERCADO LIVRE

Somos MercadoLivre Platinum
Comprar Parcelado no MercadoLivre
Comprar à Vista no MercadoLivre

Cotação PJ mais de uma unidade

Indicar TLC2274AMDRG4

TLC2274AMDRG4 Ci 2274AM Amplificador operacional SMD SOIC14
Amplificador operacional Rail to Rail Quad de baixo ruído

Condição de TLC2274AMDRG4: Novo em embalagem comercial

Garantia de TLC2274AMDRG4: 7 dias troca. Sem garantia após soldado

Outros PNs para este item: TLC2274AM, TLC2274A-EP, 2274AC

O TLC2272 e o TLC2274 são amplificadores operacionais duplos e quádruplos da Texas Instruments. Ambos os dispositivos exibem desempenho de saída railtorail para aumentar a faixa dinâmica em aplicações de alimentação única ou dividida. A família TLC227x oferece 2 MHz de largura de banda e 3 V/s de taxa de variação para aplicações de alta velocidade. Esses dispositivos oferecem desempenho CA comparável, com melhor ruído, tensão de deslocamento de entrada e dissipação de energia do que os amplificadores operacionais CMOS existentes. O TLC227x tem uma tensão de ruído de 9 nV/ Hz , duas vezes menor do que as soluções concorrentes.

A família de dispositivos TLC227x, exibindo alta impedância de entrada e baixo ruído, é excelente para condicionamento de pequenos sinais para fontes de alta impedância, como transdutores piezoelétricos. Devido aos níveis de dissipação de micropotência, esses dispositivos funcionam bem em monitoramento portátil e aplicações de sensoriamento remoto. Além disso, o recurso de saída railtorail, com fontes simples ou divididas, torna essa família uma ótima opção ao fazer interface com conversores analógicodigitais (ADCs). Para aplicações de precisão, a família TLC227xA está disponível com uma tensão de offset de entrada máxima de 950 V. Esta família é totalmente caracterizada em 5 V e 5 V.

O TLC227x também faz grandes atualizações para o TLC27x em projetos padrão. Eles oferecem maior faixa dinâmica de saída, menor tensão de ruído e menor tensão de deslocamento de entrada. Este conjunto de recursos aprimorados permite que eles sejam usados em uma ampla gama de aplicações. Para aplicações que requerem um inversor de saída mais alto e uma faixa de tensão de entrada mais ampla, consulte os dispositivos TLV2432 e TLV2442.

Se o projeto exigir amplificadores individuais, consulte a família TLV2211, TLV2221 e TLV2231. Esses dispositivos são amplificadores operacionais trilho a trilho únicos no pacote SOT23. Seu tamanho pequeno e baixo consumo de energia os tornam ideais para equipamentos alimentados por bateria de alta densidade.

A oscilação de saída inclui os dois trilhos de alimentação
Ruído baixo: 9 nV/ Hz Típico em f 1 kHz
Corrente de polarização de entrada baixa: 1pA típico
Totalmente especificado para operação de abastecimento único e abastecimento dividido
Faixa de tensão de entrada de modo comum inclui
trilho negativo
Largura de banda de alto ganho: 2,2 MHz típico
Alta taxa de giro: 3,6V/s típico
Baixa tensão de compensação de entrada: 950 V máximo em
T A 25C
Macromodelo incluído
Atualizações de desempenho para o TLC272 e
TLC274
Disponível em QTemp Automotivo

Manufacturer:	Texas Instruments
Product Category:	Operational Amplifiers Op Amps

Mounting Style:	SMD/SMT
Package / Case:	SOIC14
Number of Channels:	4 Channel
Supply Voltage Max:	16 V, / 8 V
GBP Gain Bandwidth Product:	2.18 MHz
Output Current per Channel:	50 mA
SR Slew Rate:	3.6 V/us
Vos Input Offset Voltage:	950 uV
Supply Voltage Min:	4.4 V, / 2.2 V
Minimum Operating Temperature:	55 C
Maximum Operating Temperature:	125 C
Ib Input Bias Current:	60 pA
Operating Supply Current:	6 mA
Shutdown:	No Shutdown
CMRR Common Mode Rejection Ratio:	70 dB
en Input Voltage Noise Density:	50 nV/sqrt Hz
Series:	TLC2274AM
Packaging:	Reel
Amplifier Type:	Low Noise Amplifier
Brand:	Texas Instruments
Dual Supply Voltage:	/ 3 V, / 5 V
Height:	1.58 mm
In Input Noise Current Density:	0.0006 pA/sqrt Hz
Length:	8.65 mm
Maximum Dual Supply Voltage:	/ 8 V
Minimum Dual Supply Voltage:	/ 2.2 V
Operating Supply Voltage:	4.4 V to 16 V, / 2.2 V to / 8 V
Product:	Operational Amplifiers
Product Type:	Op Amps Operational Amplifiers

Maiores detalhes de TLC2274AMDRG4 no site do fabricante:
https://www.ti.com/product/TLC2274#features
