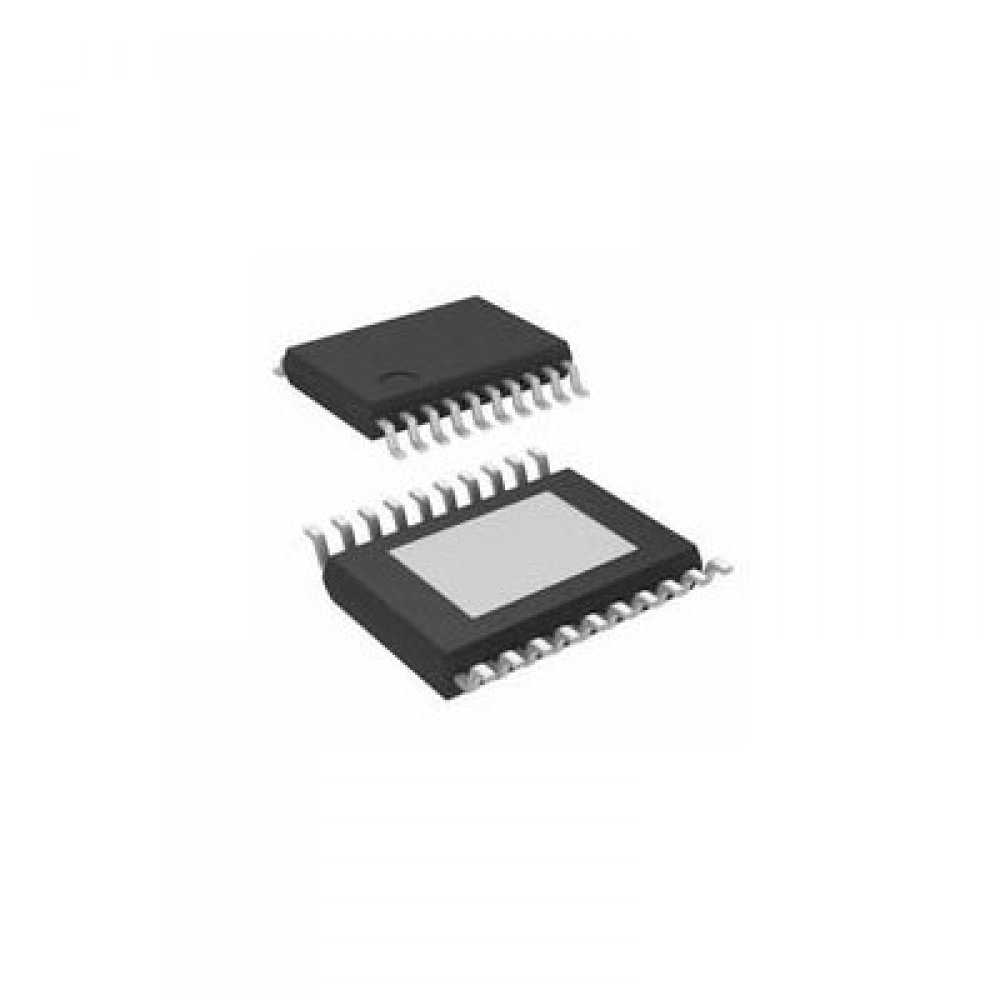

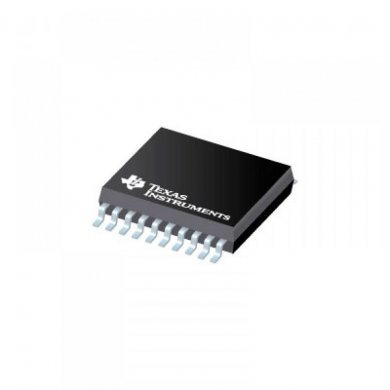

TPS55065QPWPRQ1 Ci 55065Q regulador DC/DC 1.5V a 40V 500mA 5V fixo

Name: TPS55065QPWPRQ1 Ci 55065Q regulador DC/DC 1.5V a 40V 500mA 5V fixo
Brand: Texas Instruments
SKU: TPS55065QPWPRQ1
Price: 29.00 BRL
Availability: InStock

1.5V to 40V 500mA buck boost converter with 5V fixed output voltage

clique para ampliar

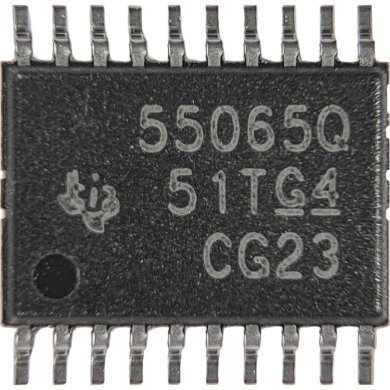

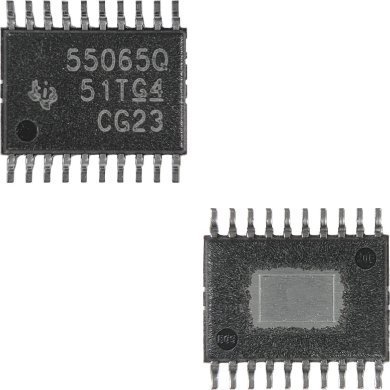

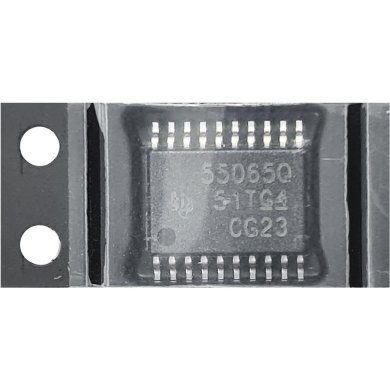

Você está vendo fotos reais do produto

em estoque, envio imediato

R$ 29,00

à vista no Pix ou Boleto

ou R$ 30,53 em 1x no cartão (via site)

ou R$ 32,22 no cartão em até 10x sem juros (apenas na loja física)

R$ 29,00

à vista no Pix ou Boleto

R$ 30,53
em 1x no cartão (via site)

R$ 32,22 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem antiestática

Garantia:

7 dias troca. Sem garantia após soldado

NCM:

85423190

R$ 29,00

à vista no pix

Comprar

Condição:
Novo em embalagem antiestática

Garantia:
0 meses direto com a Net Computadores

NCM: 85423190

Comprar via
MERCADO LIVRE

Somos MercadoLivre Platinum
Comprar Parcelado no MercadoLivre

Cotação PJ mais de uma unidade

Indicar TPS55065QPWPRQ1

TPS55065QPWPRQ1 Ci 55065Q regulador DC/DC 1.5V a 40V 500mA 5V fixo
1.5V to 40V 500mA buck boost converter with 5V fixed output voltage

Condição de TPS55065QPWPRQ1: Novo em embalagem antiestática

Garantia de TPS55065QPWPRQ1: 7 dias troca. Sem garantia após soldado

O TPS55065 é um regulador de modo comutado com chaves integradas para controle de tensão. Com o auxílio de componentes externos (circuito LC), o dispositivo regula a saída para 5 V 3% em uma ampla faixa de tensão de entrada.
O dispositivo TPS55065 oferece um recurso de reset para detectar e indicar quando a tensão de saída de 5V está fora da tolerância especificada. Esse atraso de reset é programável usando um capacitor de temporização externo no terminal REST. Além disso, um recurso de alarme (AOUT) é ativado quando a tensão de alimentação de entrada (Vdriver) está abaixo de um valor predefinido (definido pelo terminal AIN).

O dispositivo TPS55065 possui um esquema de modulação de frequência para minimizar a EMI (interferência eletromagnética). O modulador de clock permite a modulação da frequência de comutação para reduzir a energia de interferência na faixa de frequência.
A saída de 5Vg é uma saída regulada de 5V com limitação de corrente interna para evitar a ativação do sinal RESET ao alimentar uma carga capacitiva na linha de alimentação. Isso é controlado pelo terminal 5Vg_ENABLE. Se houver um curto-circuito para o terra nessa saída (saída de 5Vg), a saída se autoprotege operando em modo de chaveamento (chopping). Isso, no entanto, aumenta a ondulação da tensão de saída em VOUT durante essa condição de falha.

Características do TPS55065Q1:

Qualificado para aplicações automotivas
AECQ100 foi aprovado com os seguintes resultados.
Grau de temperatura do dispositivo 1: Faixa de
temperatura ambiente de operação de 40 C a 125 C
Nível de classificação ESD HBM do dispositivo 1B
Nível de classificação ESD CDM do dispositivo C4B
Regulador de Modo Comutado
5 V 2%, Modo Normal
5 V 3%, Modo de Baixa Potência ou Crossover
Frequência de comutação: 440 kHz (típica)
Faixa de operação de entrada: 1,5 V a 40 V (Vdriver)
Capacidade de corrente de carga de 500 mA
Capacidade de corrente de carga de 200mA com entrada de até 2V (Vdriver)
Capacidade de corrente de carga de 120mA com entrada de até 1,5V (Vdriver)
Ativar função
Modo de operação de baixo consumo de energia
Saída regulada de 5V comutada em 5Vg com limite de corrente
Taxa de variação programável e modulação de frequência para considerações de EMI
Função de reinicialização com temporizador de correção de falhas e atraso programável.
Função de alarme para detecção e indicação de subtensão

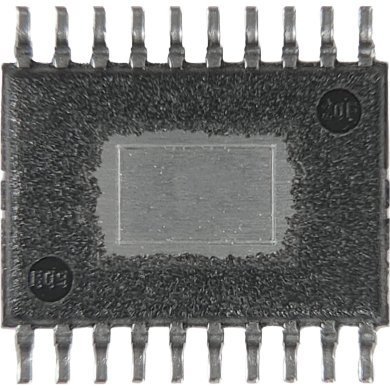

Pacote com isolamento térmico otimizado para gerenciamento eficiente de calor.

Maiores detalhes de TPS55065QPWPRQ1 no site do fabricante:
https://www.ti.com/product/TPS55065-Q1/part-details/TPS55065QPWPRQ1

Tags de TPS55065QPWPRQ1: TPS55065QPWPRQ1, TPS55065Q, TPS55065QPWPR, buck-boost converter, buck boost converter, buck converter, boost converter, 20HTSSOP, Texas Instruments

TPS55065QPWPRQ1 Ci 55065Q regulador DC/DC 1.5V a 40V 500mA 5V fixo 1.5V to 40V 500mA buck boost converter with 5V fixed output voltage

Condição de TPS55065QPWPRQ1:
Novo em embalagem antiestática

Garantia de TPS55065QPWPRQ1:
7 dias troca. Sem garantia após soldado

Qualificado para aplicações automotivas
AECQ100 foi aprovado com os seguintes resultados.
Grau de temperatura do dispositivo 1: Faixa de
temperatura ambiente de operação de 40 C a 125 C
Nível de classificação ESD HBM do dispositivo 1B
Nível de classificação ESD CDM do dispositivo C4B
Regulador de Modo Comutado
5 V 2%, Modo Normal
5 V 3%, Modo de Baixa Potência ou Crossover
Frequência de comutação: 440 kHz (típica)
Faixa de operação de entrada: 1,5 V a 40 V (Vdriver)
Capacidade de corrente de carga de 500 mA
Capacidade de corrente de carga de 200mA com entrada de até 2V (Vdriver)
Capacidade de corrente de carga de 120mA com entrada de até 1,5V (Vdriver)
Ativar função
Modo de operação de baixo consumo de energia
Saída regulada de 5V comutada em 5Vg com limite de corrente
Taxa de variação programável e modulação de frequência para considerações de EMI
Função de reinicialização com temporizador de correção de falhas e atraso programável.
Função de alarme para detecção e indicação de subtensão
Pacote com isolamento térmico otimizado para gerenciamento eficiente de calor.
