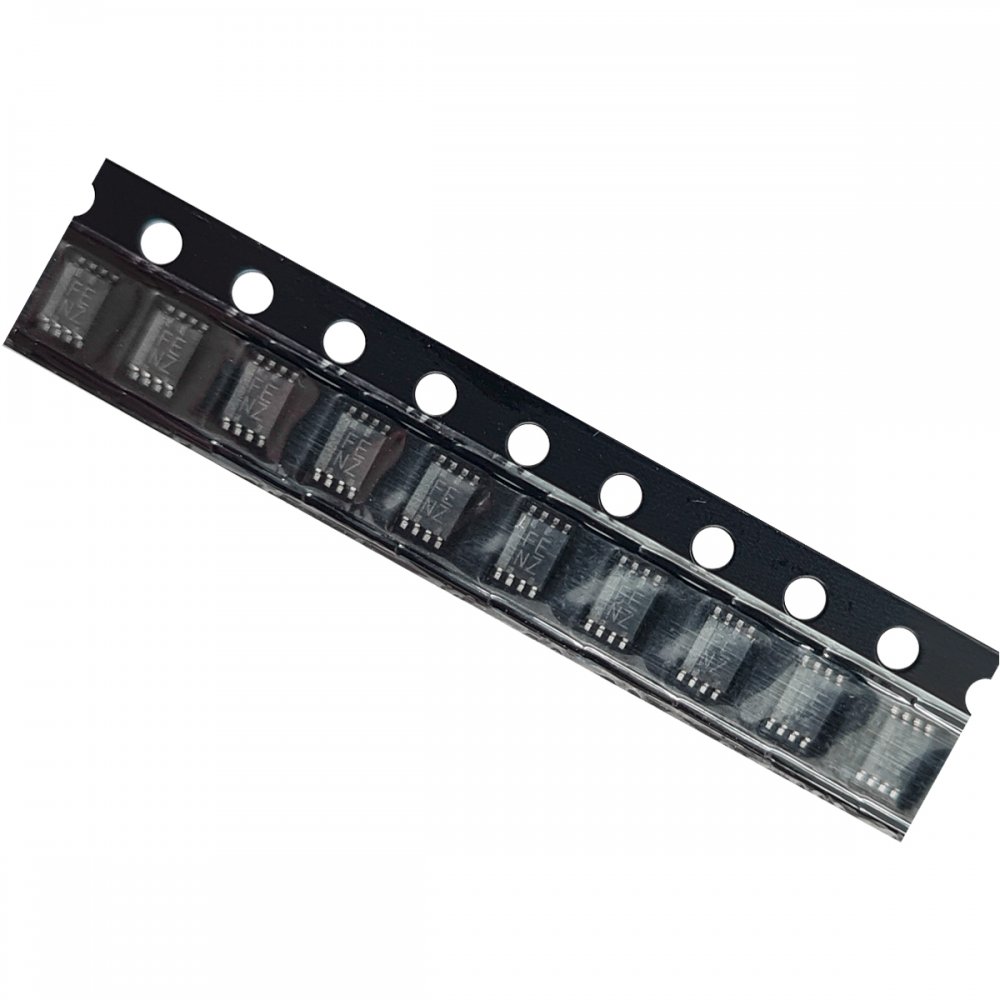

TXS0102DCUR 10x TXS0102 FE NZ Bidirectional Voltage Level Translator

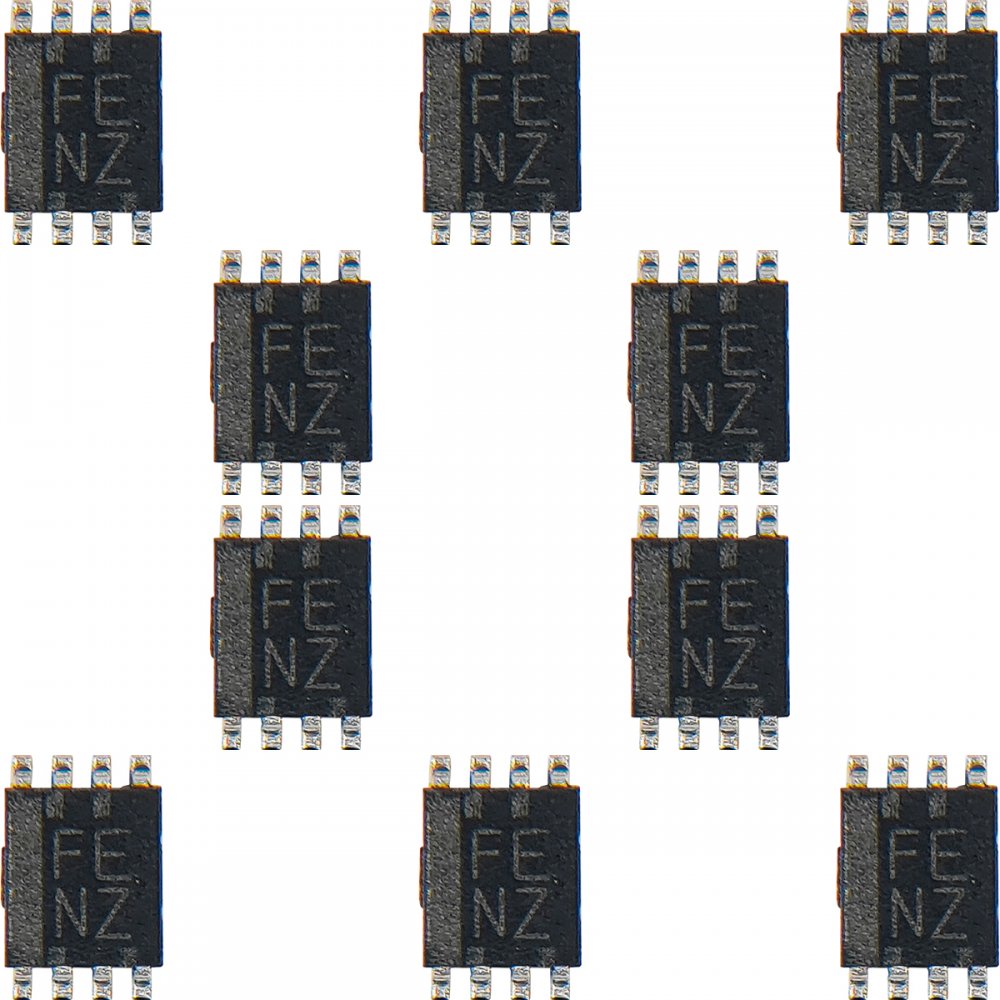

VSSOP-8 (Kit com 10 unidades)

TXS0102DCUR 10x TXS0102 FE NZ Bidirectional Voltage Level Translator

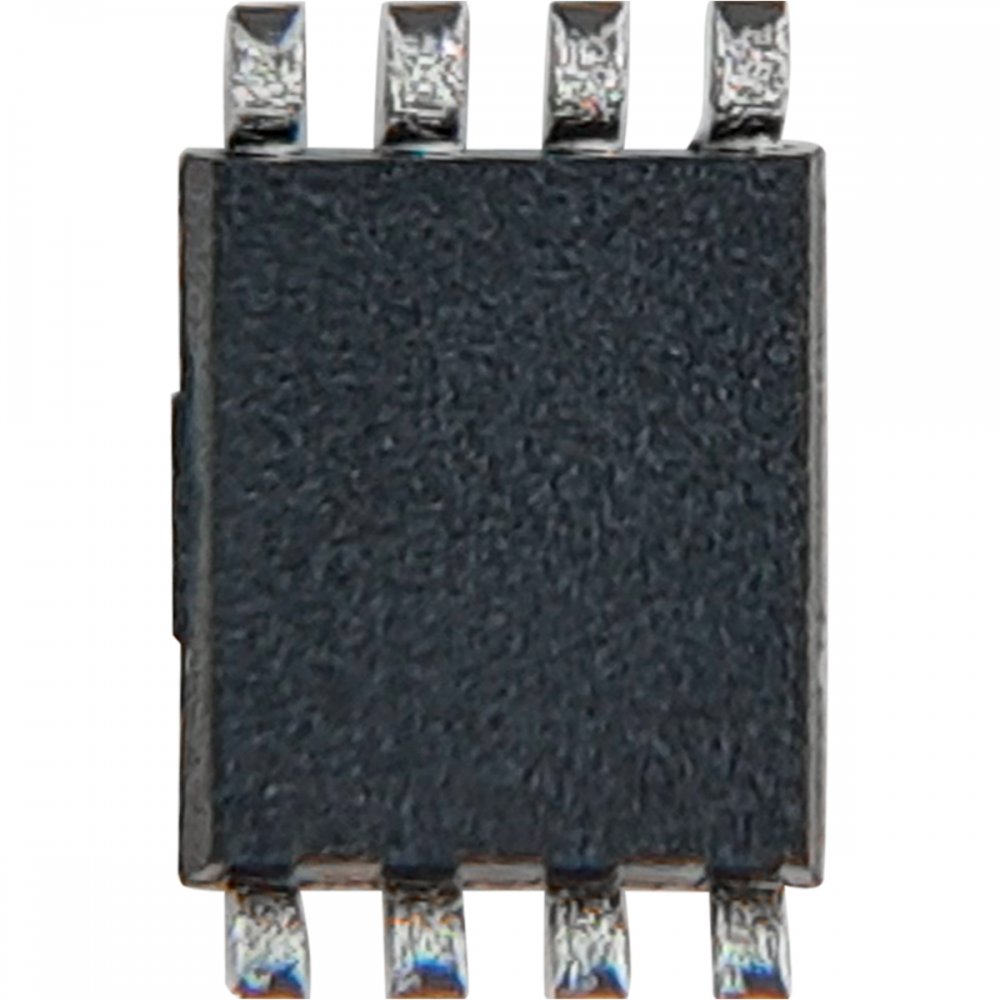

Você está vendo fotos reais do produto

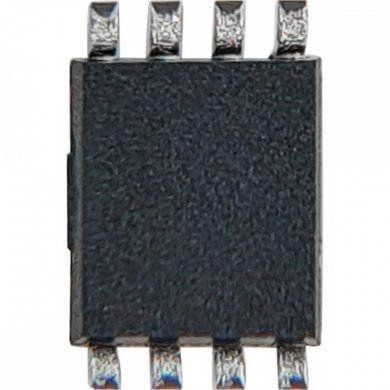

10x TXS0102 FE NZ Bidirectional Voltage Level Translator

em estoque, envio imediato

R$ 40,00

à vista no Pix ou Boleto

ou R$ 42,11 em 1x no cartão (via site)

ou R$ 44,44 no cartão em até 10x sem juros (apenas na loja física)

R$ 40,00

à vista no Pix ou Boleto

R$ 42,11
em 1x no cartão (via site)

R$ 44,44 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem comercial

Garantia:

3 meses direto com a Net Computadores

NCM:

85423939

R$ 40,00

à vista no pix

Comprar

Condição:
Novo em embalagem comercial

Garantia:
3 meses direto com a Net Computadores

NCM: 85423939

Cotação PJ mais de uma unidade

Indicar TXS0102DCUR

TXS0102DCUR 10x TXS0102 FE NZ Bidirectional Voltage Level Translator
VSSOP-8 (Kit com 10 unidades)

Condição de TXS0102DCUR: Novo em embalagem comercial

Garantia de TXS0102DCUR: 3 meses direto com a Net Computadores

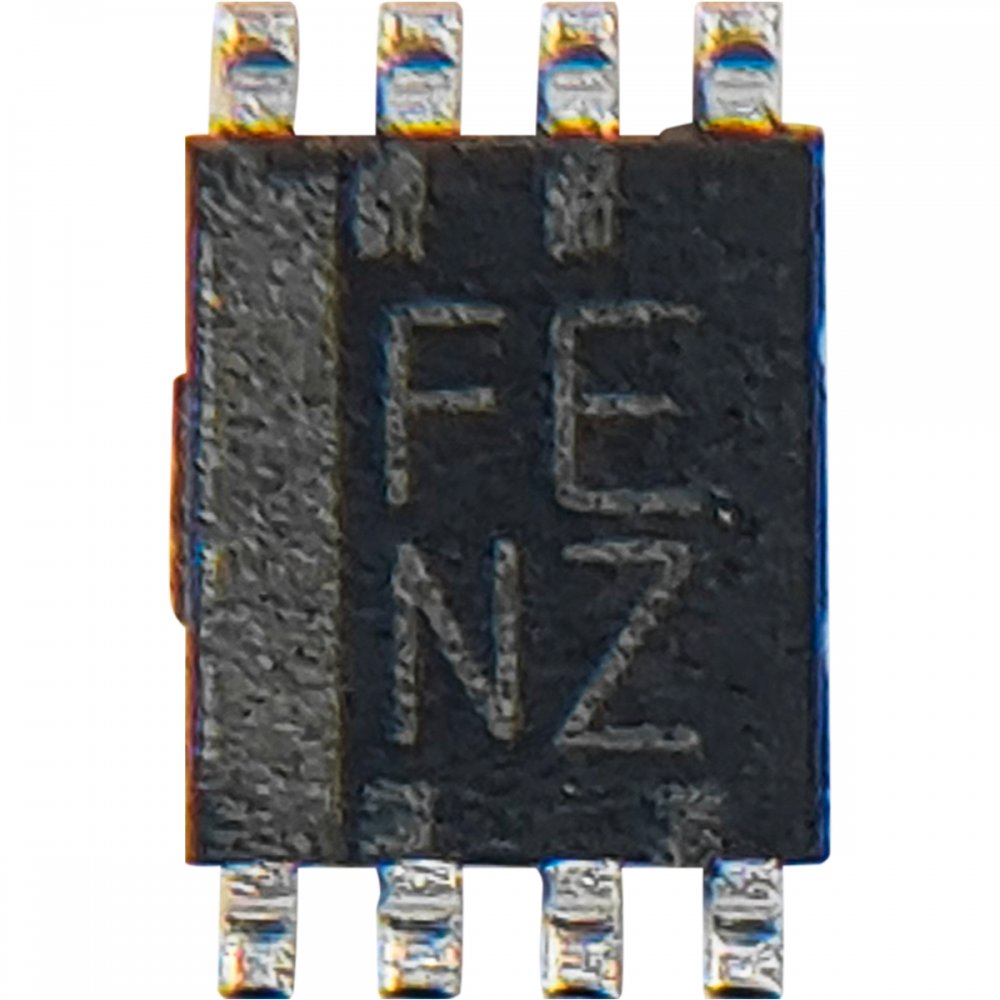

Outros PNs para este item: FE NZ

O TXS0102DCUR é um tradutor de nível de tensão bidirecional de 2 bits, fabricado pela Texas Instruments. Quando você tem dois componentes que falam línguas elétricas diferentes - por exemplo, um microcontrolador operando a 3,3V que precisa se comunicar com um sensor de 1,8V.

Principais Características Técnicas

Canais: 2 bits (consegue traduzir duas linhas de dados simultaneamente).
Faixa de Tensão:
- Porta A (VCCA): 1,65V a 3,6V.
- Porta B (VCCB): 2,3V a 5,5V.
- Regra de Ouro: O VCCA deve ser sempre menor ou igual ao VCCB (VCCA leq VCCB).
Velocidade de Dados: * Até 24 Mbps (Push-Pull).
- Até 2 Mbps (Open-Drain).
Encapsulamento: US8 (VSSOP de 8 pinos), indicado pelo sufixo DCU.

O que torna este componente especial-

Auto-direção: Ao contrário de tradutores mais simples, ele não precisa de um pino de controle de direção (DIR). Ele detecta automaticamente se o dado está indo de A para B ou de B para A.
Resistores de Pull-up Integrados: Ele já possui resistores internos, o que economiza espaço na placa e é ideal para interfaces como I2C, onde os resistores são obrigatórios.
Saída de Alta Impedância (OE): O pino Output Enable permite desconectar as portas quando não estão em uso, reduzindo o consumo de energia.

Aplicações Comuns

Comunicação I2C / SMBus.
UART (TX/RX).
GPIO simples entre chips de tensões diferentes.

Pinagem (Pinout)

Pino	Nome	Função
1	B2	Entrada/Saída Porta B2 (Tensão mais alta)
2	GND	Terra
3	VCCA	Tensão de alimentação Porta A
4	A2	Entrada/Saída Porta A2 (Tensão mais baixa)
5	A1	Entrada/Saída Porta A1 (Tensão mais baixa)
6	OE	Output Enable (Ativo em nível ALTO)
7	VCCB	Tensão de alimentação Porta B
8	B1	Entrada/Saída Porta B1 (Tensão mais alta)
