YB8251ST23 10x Ci 251DC sensor de efeito HALL YB8251 TSOT23-3L

Name: YB8251ST23 10x Ci 251DC sensor de efeito HALL YB8251 TSOT23-3L
Brand: YOBON
SKU: YB8251ST23
Price: 45.00 BRL
Availability: InStock

kit com 10 unidades

clique para ampliar

Você está vendo fotos reais do produto

em estoque, envio imediato

R$ 45,00

à vista no Pix ou Boleto

ou R$ 47,37 em 1x no cartão (via site)

ou R$ 50,00 no cartão em até 10x sem juros (apenas na loja física)

R$ 45,00

à vista no Pix ou Boleto

R$ 47,37
em 1x no cartão (via site)

R$ 50,00 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem comercial

Garantia:

3 meses direto com a Net Computadores

NCM:

85423939

R$ 45,00

à vista no pix

Comprar

Condição:
Novo em embalagem comercial

Garantia:
3 meses direto com a Net Computadores

NCM: 85423939

Cotação PJ mais de uma unidade

Indicar YB8251ST23

YB8251ST23 10x Ci 251DC sensor de efeito HALL YB8251 TSOT23-3L
kit com 10 unidades

Condição de YB8251ST23: Novo em embalagem comercial

Garantia de YB8251ST23: 3 meses direto com a Net Computadores

Outros PNs para este item: 06045-00040000

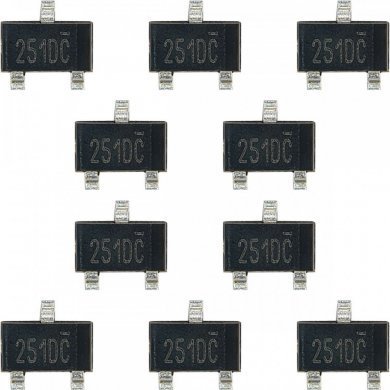

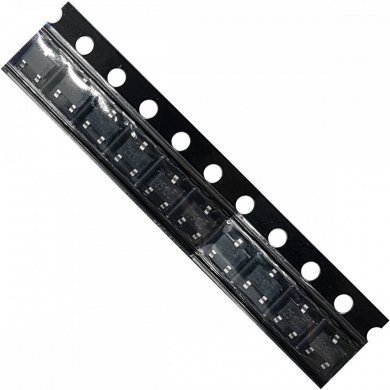

Kit com 10 unidades

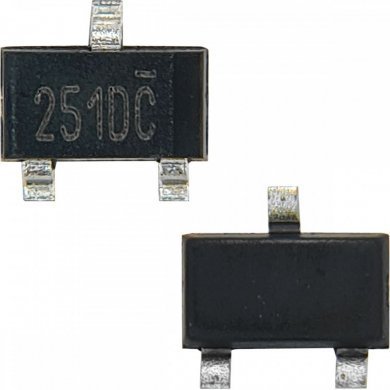

Ci 251DC sensor de efeito HALL YB8251

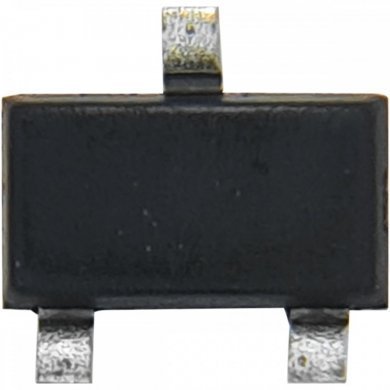

Encapsulamento: TSOT23-3L

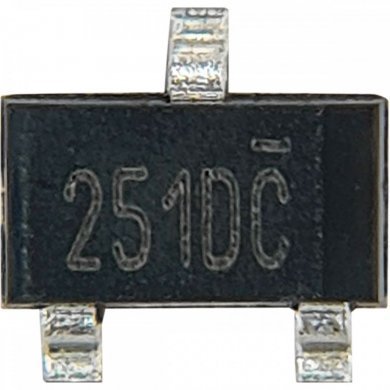

Marcação de lote no componente: 251DC

Função Principal
Este componente é um interruptor magnético. Em eletrônica de consumo (principalmente notebooks), ele serve para detectar se a tampa (tela) está aberta ou fechada.
Quando o ímã da moldura da tela se aproxima do sensor (tampa fechada), o sensor muda seu estado lógico, sinalizando para a placa-mãe entrar em modo de suspensão ou desligar a tela.

Pinagem Típica (SOT-23)
Embora seja recomendável confirmar com um multímetro na placa (devido a variações de layout), a pinagem padrão para sensores Hall em SOT-23 é:

VCC (VDD): Entrada de Tensão (Geralmente 3.3V)
OUT: Saída de Sinal (Vai para o chip Super I/O ou EC). Geralmente nível baixo (0V) quando o ímã está perto.
GND: Terra

Equivalentes / Substitutos

Caso você precise substituir e não encontre o original, pode procurar por sensores de efeito Hall Omnipolar ou Unipolar em encapsulamento SOT-23 com a mesma pinagem. Exemplos comuns de mercado (verifique o datasheet para bater a pinagem):

APX9132
AH180 / AH175
TLE4913
Séries A3212 ou A3144 (versão SOT-23)

Maiores detalhes de YB8251ST23 no site do fabricante:
http://www.yobon.com.tw/products_b.aspx?itemID=C03

Tags de YB8251ST23: Hall Effect Switch, YOBON Technologies, sensor da tampa notebook, sensor de fechamento tampa notebook, 06045-00040000, Asus MAGNETIC IC YB8251ST23, ci 2510C, ci 251OC, sensor hal, YOBON
