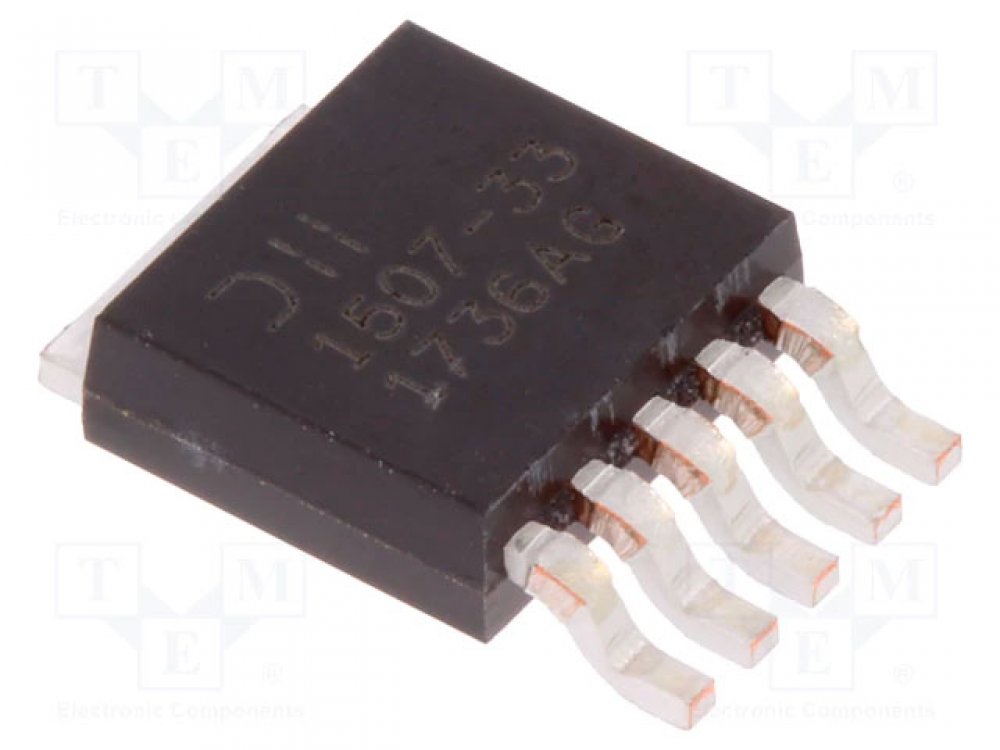

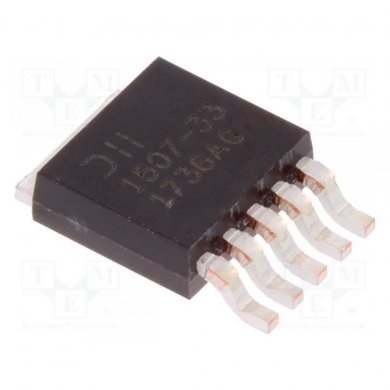

AP1507 1507 conversor PWM DC/DC 3.3V 5V 12V 3A TO252-5

AP1507 - Fairchild Semiconductor
AP1507 1507 conversor PWM DC/DC 3.3V 5V 12V 3A TO252-5
*As imagens podem ser ilustrativas
1507 conversor PWM DC/DC 3.3V 5V 12V 3A TO252-51507 conversor PWM DC/DC 3.3V 5V 12V 3A TO252-5

R$ 15,50

à vista no Pix ou Boleto

ou R$ 16,32 em 1x no cartão (via site)

ou R$ 17,22 no cartão em até 10x sem juros (apenas na loja física)

R$ 15,50

à vista no Pix ou Boleto

R$ 16,32
em 1x no cartão (via site)

R$ 17,22 no cartão
em até 10x sem juros
(apenas na loja física)

Garantia:
12 meses direto com a Net Computadores

NCM:
85412920

R$ 15,50

à vista no pix

Condição:
novo em embalagem comercial

Garantia:
12 meses direto com a Net Computadores

NCM: 85412920

AP1507 1507 conversor PWM DC/DC 3.3V 5V 12V 3A TO252-5

Condição de AP1507:    novo em embalagem comercial

Garantia  de  AP1507:     12 meses direto com a Net Computadores



Features
- Output Voltage: 3.3V, 5V, 12V and Adjustable Output Version
- Adjustable Version Output Voltage Range, 1.23V to 18V ±4%
- 150kHz ±15% Fixed Switching Frequency
- Voltage Mode Non-Synchronous PWM Control
- Thermal-Shutdown and Current-Limit Protection
- ON/OFF Shutdown Control Input
- Operating Voltage up to 22V
- Output Load Current: 3A
- Low Power Standby Mode
- Built-in Switching Transistor On Chip
- Totally Lead-Free e Fully RoHS Compliant

O AP1507 é um IC monolítico projetado para um redutor DC/DC
conversor e é capaz de conduzir uma carga de 3A sem um externo
transistor. Devido à redução do número de componentes externos, o
o espaço da placa pode ser salvo facilmente.

A função de desligamento externo pode ser controlada por nível lógico e
em seguida, entre no modo de espera. A compensação interna torna o
controle de feedback tem boa linha e regulação de carga sem um
projeto externo.
Em relação à função protegida, a temperatura
o desligamento evita que a operação de sobretemperatura danifique o
dispositivo, e o limite de corrente protege contra a operação de sobrecorrente do
interruptor de saída. Se a função de limite de corrente ocorrer e VFB cair para
0,5V abaixo, a frequência de comutação reduz.
A série AP1507 opera em uma frequência de comutação de 150kHz,
que permite componentes de filtro de tamanho menor do que os requisitos
com reguladores de comutação de frequência mais baixa.

Outras características incluem uma tolerância garantida de -4% na tensão de saída
sob tensão de entrada especificada e condições de carga de saída e -15%
na frequência do oscilador. A versão de saída incluía um 3.3V fixo,
5V, 12V e um tipo ajustável.

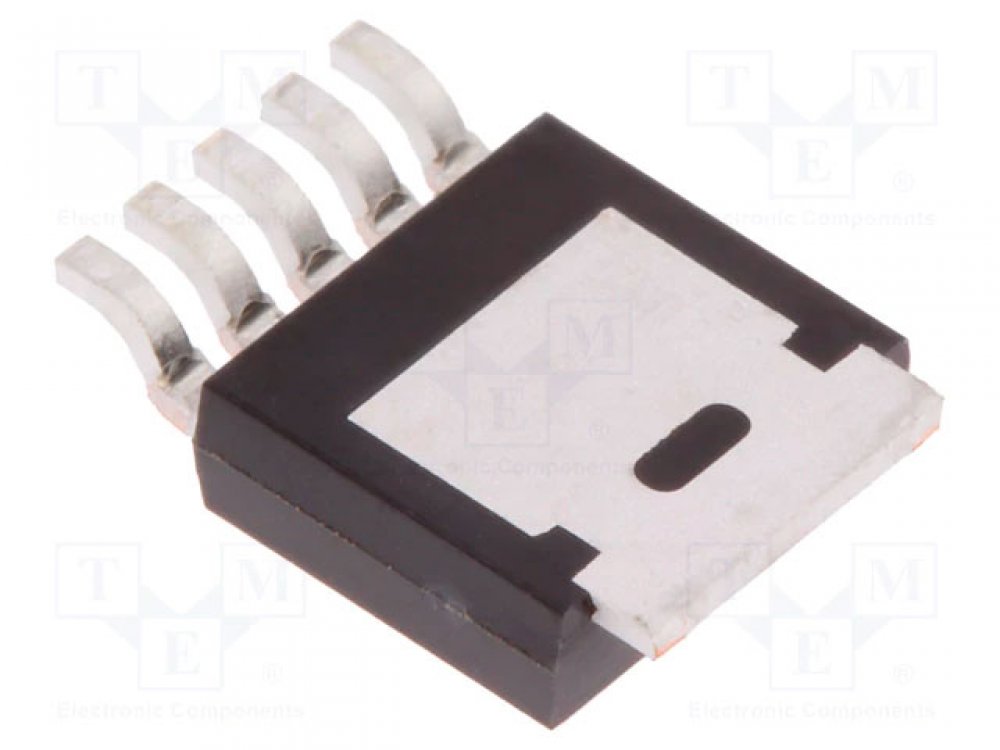

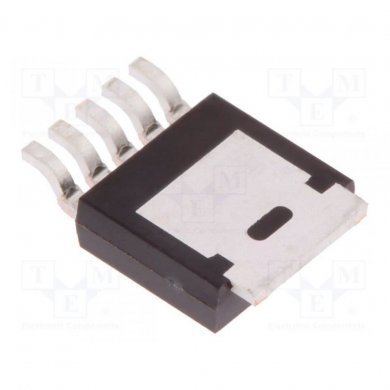

O AP1507 está disponível em um encapsulamento TO252-5 de 5 terminais.

Tags de AP1507: ci 1507, ic 1507, AP1501A-50K5G-13, regulador de tensão, regulador de voltagem, bulk converter, conversor DC-DC, Fairchild Semiconductor

AP1507 1507 conversor PWM DC/DC 3.3V 5V 12V 3A TO252-5

Condição de AP1507:
novo em embalagem comercial

Garantia  de  AP1507:
12 meses direto com a Net Computadores


Features
- Output Voltage: 3.3V, 5V, 12V and Adjustable Output Version
- Adjustable Version Output Voltage Range, 1.23V to 18V ±4%
- 150kHz ±15% Fixed Switching Frequency
- Voltage Mode Non-Synchronous PWM Control
- Thermal-Shutdown and Current-Limit Protection
- ON/OFF Shutdown Control Input
- Operating Voltage up to 22V
- Output Load Current: 3A
- Low Power Standby Mode
- Built-in Switching Transistor On Chip
- Totally Lead-Free e Fully RoHS Compliant

O AP1507 é um IC monolítico projetado para um redutor DC/DC
conversor e é capaz de conduzir uma carga de 3A sem um externo
transistor. Devido à redução do número de componentes externos, o
o espaço da placa pode ser salvo facilmente.

A função de desligamento externo pode ser controlada por nível lógico e
em seguida, entre no modo de espera. A compensação interna torna o
controle de feedback tem boa linha e regulação de carga sem um
projeto externo.
Em relação à função protegida, a temperatura
o desligamento evita que a operação de sobretemperatura danifique o
dispositivo, e o limite de corrente protege contra a operação de sobrecorrente do
interruptor de saída. Se a função de limite de corrente ocorrer e VFB cair para
0,5V abaixo, a frequência de comutação reduz.
A série AP1507 opera em uma frequência de comutação de 150kHz,
que permite componentes de filtro de tamanho menor do que os requisitos
com reguladores de comutação de frequência mais baixa.

Outras características incluem uma tolerância garantida de -4% na tensão de saída
sob tensão de entrada especificada e condições de carga de saída e -15%
na frequência do oscilador. A versão de saída incluía um 3.3V fixo,
5V, 12V e um tipo ajustável.

O AP1507 está disponível em um encapsulamento TO252-5 de 5 terminais.

Tags de AP1507: ci 1507, ic 1507, AP1501A-50K5G-13, regulador de tensão, regulador de voltagem, bulk converter, conversor DC-DC, Fairchild Semiconductor
