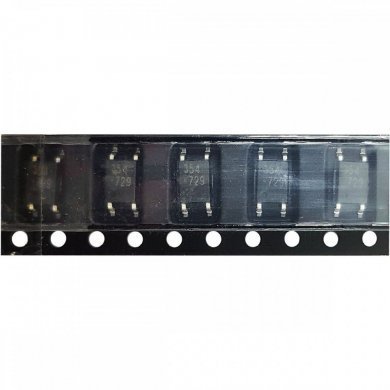

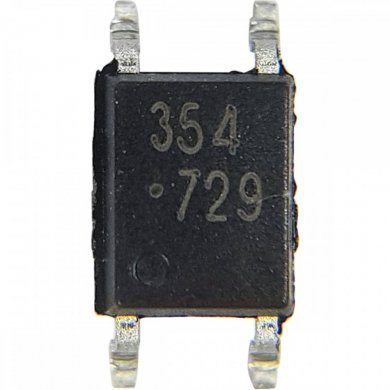

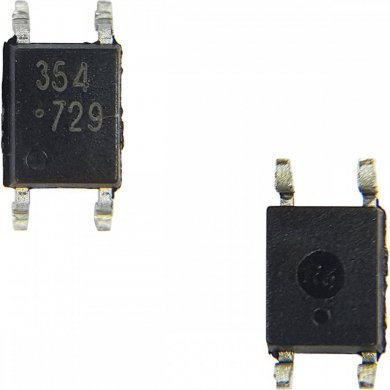

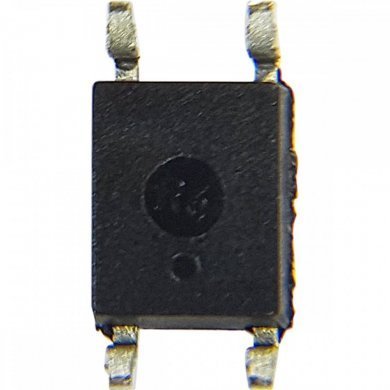

HCPL-354-000E 5x Acoplador Optico AC NPN Phototransistor 354

encapsulamento SMD-4, marcação 354 (Kit com 5 unidades)

clique para ampliar

Você está vendo fotos reais do produto

em estoque, envio imediato

R$ 55,00

à vista no Pix ou Boleto

ou R$ 57,89 em 1x no cartão (via site)

ou R$ 61,11 no cartão em até 10x sem juros (apenas na loja física)

R$ 55,00

à vista no Pix ou Boleto

R$ 57,89
em 1x no cartão (via site)

R$ 61,11 no cartão
em até 10x sem juros
(apenas na loja física)

Comprar

Condição:

Novo em embalagem comercial

Garantia:

3 meses direto com a Net Computadores

NCM:

85423939

R$ 55,00

à vista no pix

Comprar

Condição:
Novo em embalagem comercial

Garantia:
3 meses direto com a Net Computadores

NCM: 85423939

Comprar via
MERCADO LIVRE

Somos MercadoLivre Platinum
Comprar à Vista no MercadoLivre

Cotação PJ mais de uma unidade

Indicar HCPL-354-000E

HCPL-354-000E 5x Acoplador Optico AC NPN Phototransistor 354
encapsulamento SMD-4, marcação 354 (Kit com 5 unidades)

Condição de HCPL-354-000E: Novo em embalagem comercial

Garantia de HCPL-354-000E: 3 meses direto com a Net Computadores

Outros PNs para este item: HCPL-354, 354 .729

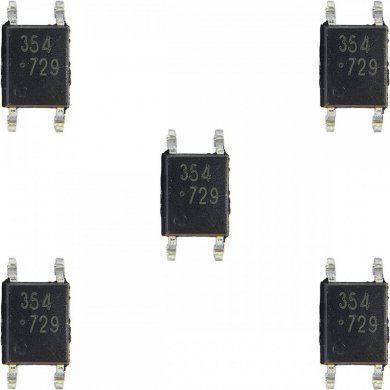

Kit com 5 unidades
HCPL-354-000E
Acoplador Optico AC NPN Phototransistor

Optoacoplador fototransistor de uso geral sem chumbo de entrada CA.

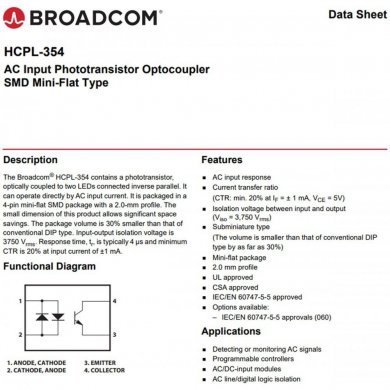

O optoacoplador HCPL-354-000E contém um fototransistor acoplado opticamente a dois diodos emissores de luz conectados em paralelo inverso. Ele pode operar diretamente com corrente de entrada CA. É encapsulado em um encapsulamento SMD mini-flat de 4 pinos com perfil de 2,0 mm. As pequenas dimensões deste produto permitem uma economia significativa de espaço. O volume do encapsulamento é 30% menor que o do tipo DIP convencional. A tensão de isolamento de entrada/saída é de 3750 Vrms. O tempo de resposta, tr, é tipicamente de 4 uS e o CTR mínimo é de 20% com corrente de entrada de 1 1 mA.

Características

Resposta de entrada CA
Taxa de transferência de corrente
(CTR: mín. 20% em IF /-1 mA, VCE 5 V)
Tensão de isolamento entre entrada e saída (Viso 3.750 Vrms)
Tipo subminiatura
(o volume é menor que o do tipo DIP convencional em até 30%)
Pacote mini-apartamento
Perfil de 2,0 mm
Aprovado pela UL
Aprovado pela CSA
As opções disponíveis são:
060E IEC/EN/DIN EN 60747-5-2 Opção
00AE Classificação Marca A

Aplicações
Detectando ou monitorando sinais CA
Controladores programáveis
Módulos de entrada CA/CC
Isolamento lógico digital/linha CA

Fabricante: Avago / Broadcom
Produto: Optoacoplador AC de saída transistorizada
Estilo de montagem: SMD/SMT

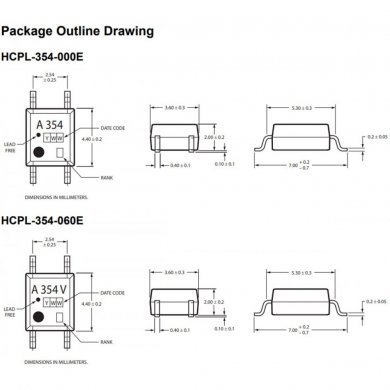

Encapsulamento: SMD-4
Número de canais: 1 Canal
Tensão de isolamento: 3750 Vrms
Tipo de saída: NPN Phototransistor
Taxa de transferência de corrente Mínima: 20 %
Taxa de transferência de corrente Máxima: 400 %
If Corrente direta: 50mA
Vf Tensão no sentido direto: 1.4V
Tensão do emissor do coletor máxima: 35V
Corrente do coletor máxima: 50mA
Tensão de saturação do emissor do coletor máxima: 200mV
Tempo de ascensão: 18us
Tempo de queda: 18us
Pd - Dissipação de potência: 170mW
Temperatura operacional mínima: -55C
Temperatura operacional máxima: +100C
Série: HCPL

Maiores detalhes de HCPL-354-000E no site do fabricante:
https://docs.broadcom.com/doc/HCPL-354-AC-Input-Phototransistor-Optocoupler-SMD-

Tags de HCPL-354-000E: HCPL354, HCPL 354, HCPL-354-000E, HCPL354000E, NPN Phototransistor, AC Input Phototransistor Optocoupler SMD Mini-Flat Type, 354 .729, foto acoplador, fotoacoplador, 354 .419, Photovoltaic Output Optoisolators, Agilent HCPL-354, OPTOISO 3.75KV TRANS 4-MINI-FLAT, AC Input Phototransistor Optocoupler SMD Mini-Flat Type, phototransistor AC, Optocoupler CA, Optocoupler AC, Broadcom
