RT6543BGQW Kit 5x Ci controlador PWM RT6543BGQW

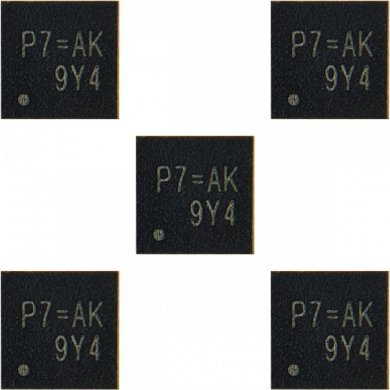

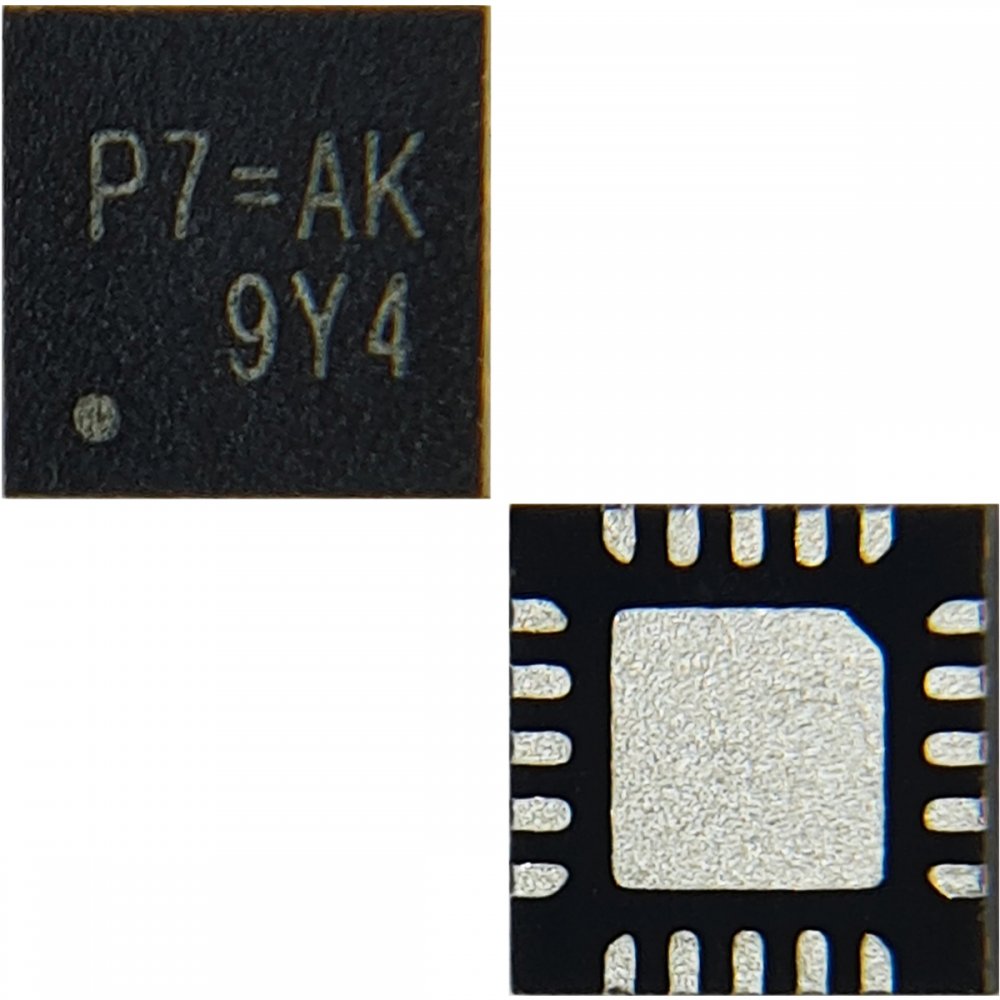

RT6543BGQW Kit 5x Ci controlador PWM RT6543BGQW a marcação de lote no componente é: P7=AK 9Y4

Condição de RT6543BGQW:
Novo em embalagem comercial

Garantia  de  RT6543BGQW:
3 meses direto com a Net Computadores

Outros PNs para este componente:     P7=AK 9Y4, 06018-01140400

• Fabricante: Richtek.

• Marcação no Chip (Marking Code): Geralmente identificado pelo código 5H= ou similar (o GQW refere-se ao pacote e temperatura).

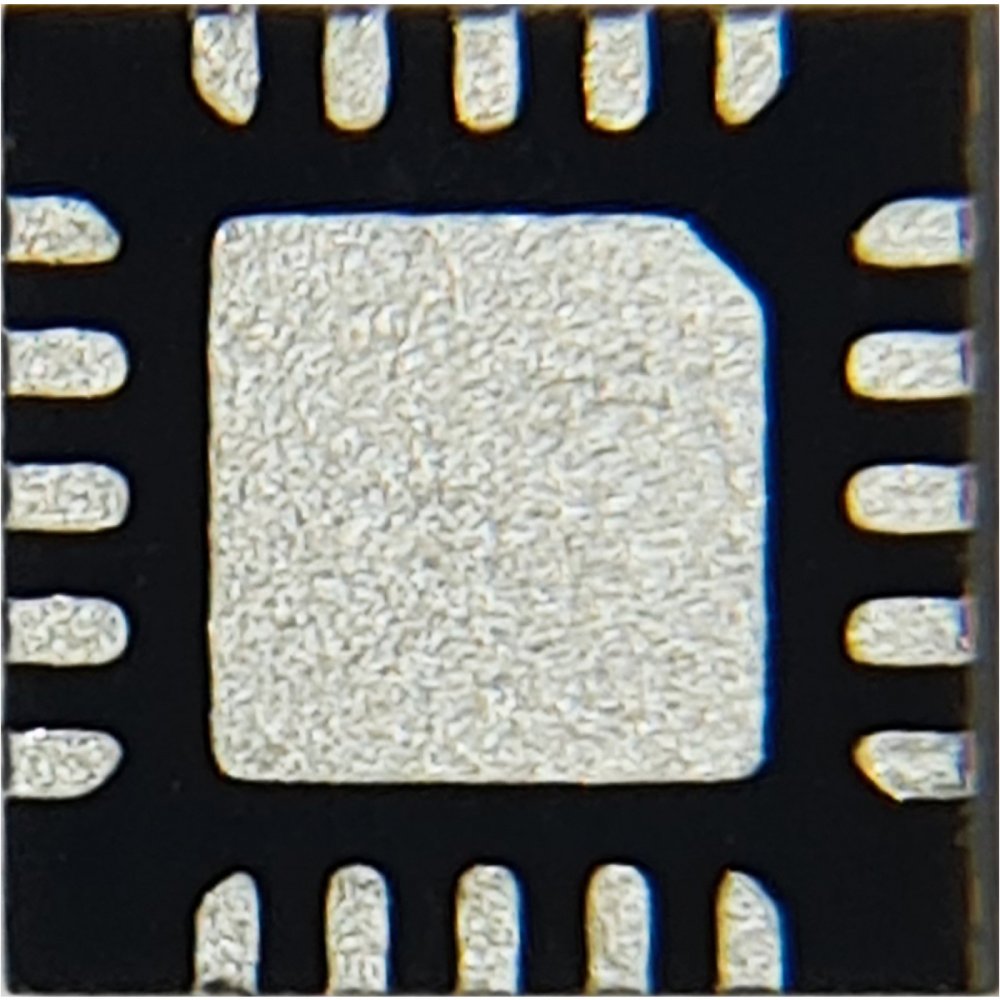

• Encapsulamento: WQFN-20L 3x3 (um chip quadrado pequeno com 20 terminais).

• Saídas LDO: Possui reguladores lineares internos (LDO) estáveis de 3.3V e 5V.

• Tecnologia: Utiliza o controle D-CAP2, que permite uma resposta muito rápida a transientes de carga sem a necessidade de capacitores externos complexos

  O RT6543 gerencia dois canais independentes. Abaixo, uma representação simplificada de como ele se integra ao circuito:


1. VIN (Pino de Entrada): Onde entram os 19V. Se não houver tensão aqui, o chip não funciona.

2. LDO3 / LDO5: Saídas de baixa corrente. Devem estar presentes assim que a fonte é conectada. O LDO3 costuma alimentar o chip de BIOS e o Super I/O.

3. EN (Enable / Habilitação): Sinais de controle que autorizam o chip a ligar as saídas de alta potência.

4. PHASE1 / PHASE2: Pinos conectados às bobinas (indutores) de 3.3V e 5V.

5. PGOOD (Power Good): Saída que indica ao sistema que as tensões estão estáveis.

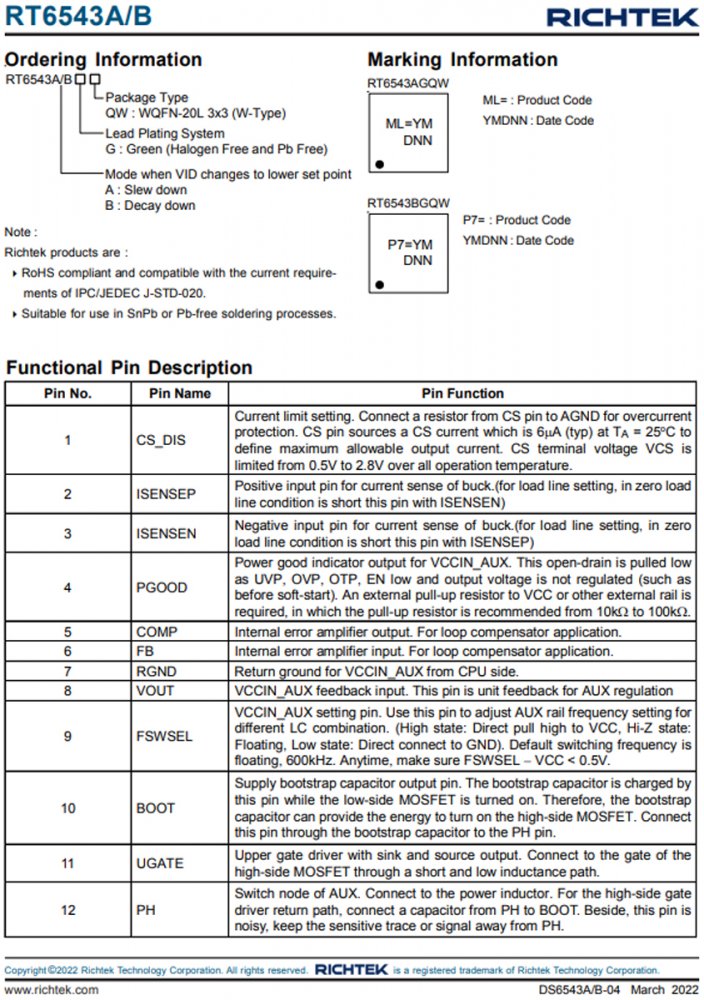

Maiores detalhes de RT6543BGQW no site do fabricante:
https://www.richtek.com/assets/product_file/RT6543A=RT6543B/DS6543AB-04.pdf

Tags de RT6543BGQW: P7=AK 9Y4, RT6543BGQW, RT6543AGQW, RT6543A ML, ML=4L, High Efficiency Single Synchronous Buck PWM Controller for INTEL VCCIN AUX ICL and TGL, down converter, 06018-01140400, Richtek
